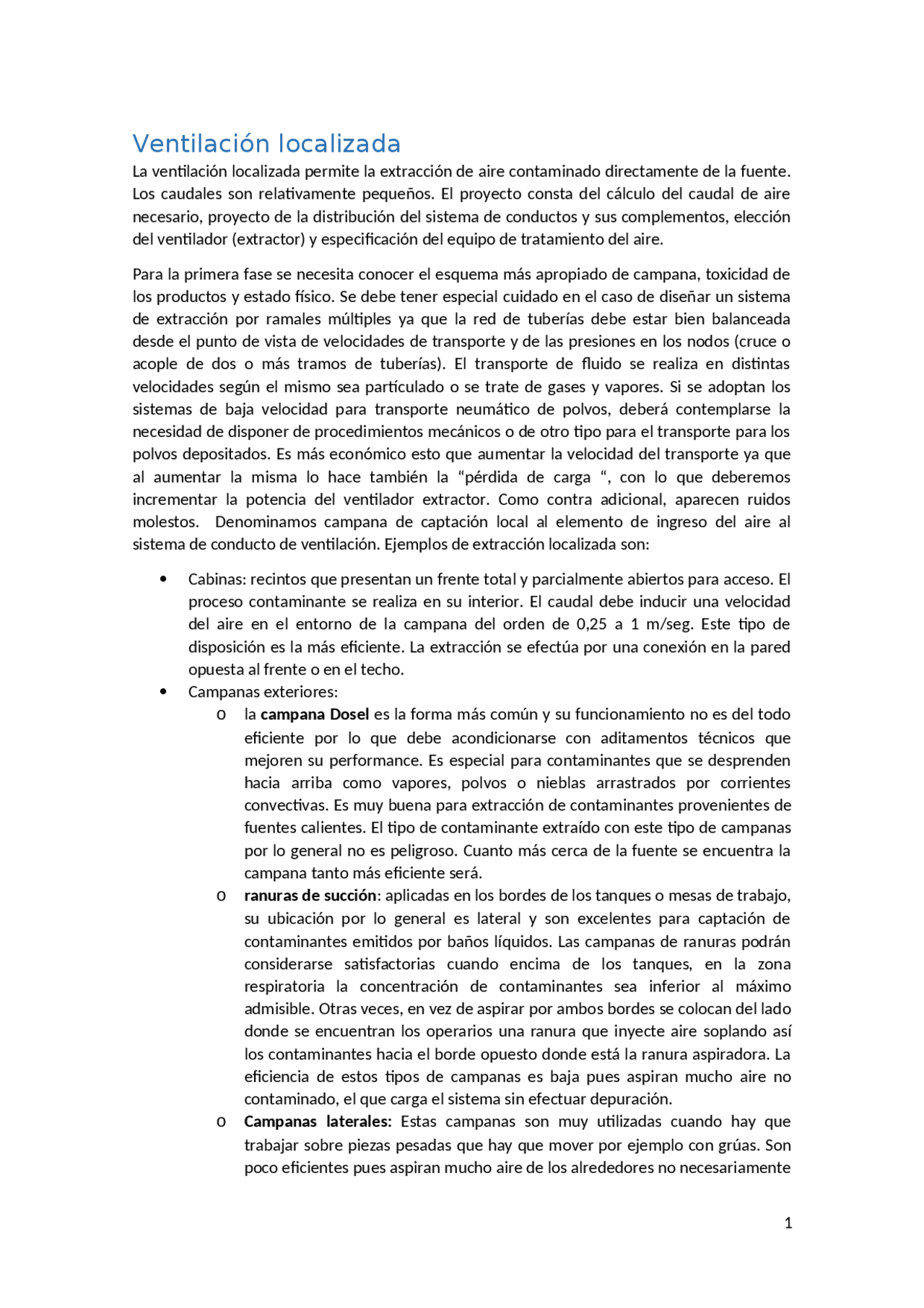

Ventilación localizada
La ventilación localizada permite la extracción de aire contaminado directamente de la fuente.
Los caudales son relativamente pequeños. El proyecto consta del cálculo del caudal de aire
necesario, proyecto de la distribución del sistema de conductos y sus complementos, elección
del ventilador (extractor) y especificación del equipo de tratamiento del aire.
Para la primera fase se necesita conocer el esquema más apropiado de campana, toxicidad de
los productos y estado físico. Se debe tener especial cuidado en el caso de diseñar un sistema
de extracción por ramales múltiples ya que la red de tuberías debe estar bien balanceada
desde el punto de vista de velocidades de transporte y de las presiones en los nodos (cruce o
acople de dos o más tramos de tuberías). El transporte de fluido se realiza en distintas
velocidades según el mismo sea partículado o se trate de gases y vapores. Si se adoptan los
sistemas de baja velocidad para transporte neumático de polvos, deberá contemplarse la
necesidad de disponer de procedimientos mecánicos o de otro tipo para el transporte para los
polvos depositados. Es más económico esto que aumentar la velocidad del transporte ya que
al aumentar la misma lo hace también la “pérdida de carga “, con lo que deberemos
incrementar la potencia del ventilador extractor. Como contra adicional, aparecen ruidos
molestos. Denominamos campana de captación local al elemento de ingreso del aire al
sistema de conducto de ventilación. Ejemplos de extracción localizada son:
Cabinas: recintos que presentan un frente total y parcialmente abiertos para acceso. El
proceso contaminante se realiza en su interior. El caudal debe inducir una velocidad
del aire en el entorno de la campana del orden de 0,25 a 1 m/seg. Este tipo de
disposición es la más eficiente. La extracción se efectúa por una conexión en la pared
opuesta al frente o en el techo.
Campanas exteriores:
ola campana Dosel es la forma más común y su funcionamiento no es del todo
eficiente por lo que debe acondicionarse con aditamentos técnicos que
mejoren su performance. Es especial para contaminantes que se desprenden
hacia arriba como vapores, polvos o nieblas arrastrados por corrientes
convectivas. Es muy buena para extracción de contaminantes provenientes de
fuentes calientes. El tipo de contaminante extraído con este tipo de campanas
por lo general no es peligroso. Cuanto más cerca de la fuente se encuentra la
campana tanto más eficiente será.
oranuras de succión: aplicadas en los bordes de los tanques o mesas de trabajo,
su ubicación por lo general es lateral y son excelentes para captación de
contaminantes emitidos por baños líquidos. Las campanas de ranuras podrán
considerarse satisfactorias cuando encima de los tanques, en la zona
respiratoria la concentración de contaminantes sea inferior al máximo
admisible. Otras veces, en vez de aspirar por ambos bordes se colocan del lado
donde se encuentran los operarios una ranura que inyecte aire soplando así
los contaminantes hacia el borde opuesto donde está la ranura aspiradora. La
eficiencia de estos tipos de campanas es baja pues aspiran mucho aire no
contaminado, el que carga el sistema sin efectuar depuración.
oCampanas laterales: Estas campanas son muy utilizadas cuando hay que
trabajar sobre piezas pesadas que hay que mover por ejemplo con grúas. Son
poco eficientes pues aspiran mucho aire de los alrededores no necesariamente
