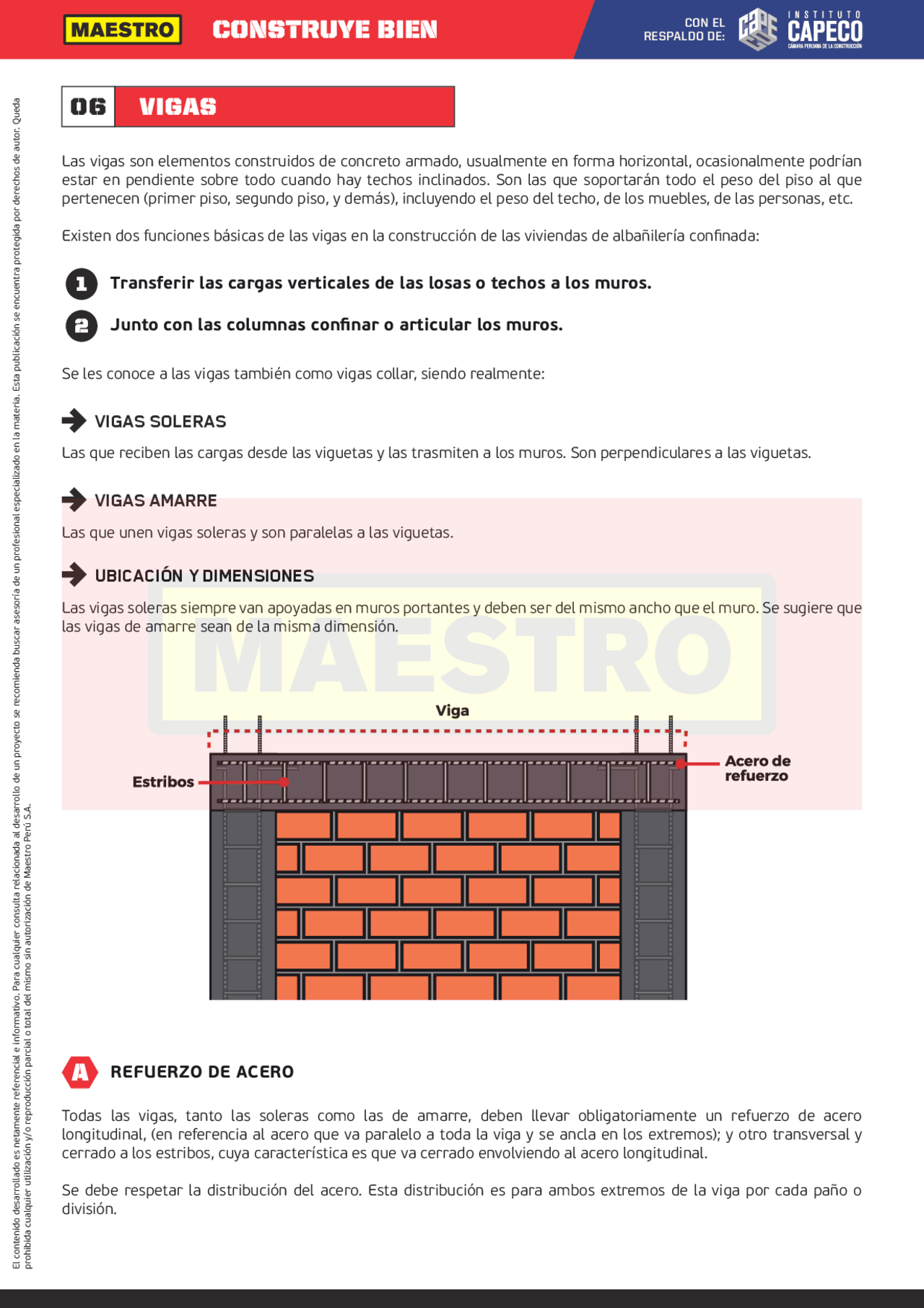

VIGAS
06
Las vigas son elementos construidos de concreto armado, usualmente en forma horizontal, ocasionalmente podrían
estar en pendiente sobre todo cuando hay techos inclinados. Son las que soportarán todo el peso del piso al que
pertenecen (primer piso, segundo piso, y demás), incluyendo el peso del techo, de los muebles, de las personas, etc.
Existen dos funciones básicas de las vigas en la construcción de las viviendas de albañilería confinada:
Todas las vigas, tanto las soleras como las de amarre, deben llevar obligatoriamente un refuerzo de acero
longitudinal, (en referencia al acero que va paralelo a toda la viga y se ancla en los extremos); y otro transversal y
cerrado a los estribos, cuya característica es que va cerrado envolviendo al acero longitudinal.
Se debe respetar la distribución del acero. Esta distribución es para ambos extremos de la viga por cada paño o
división.
Las que reciben las cargas desde las viguetas y las trasmiten a los muros. Son perpendiculares a las viguetas.
REFUERZO DE ACERO
A
CON EL
RESPALDO DE:
CONSTRUYE BIEN
VIGAS SOLERAS
Las que unen vigas soleras y son paralelas a las viguetas.
VIGAS AMARRE
Las vigas soleras siempre van apoyadas en muros portantes y deben ser del mismo ancho que el muro. Se sugiere que
las vigas de amarre sean de la misma dimensión.
UBICACIÓN Y DIMENSIONES
Transferir las cargas verticales de las losas o techos a los muros.
1
Junto con las columnas confinar o articular los muros.
2
Se les conoce a las vigas también como vigas collar, siendo realmente:
