Virolas cónicas -
Técnica y cálculo para el desarrollo

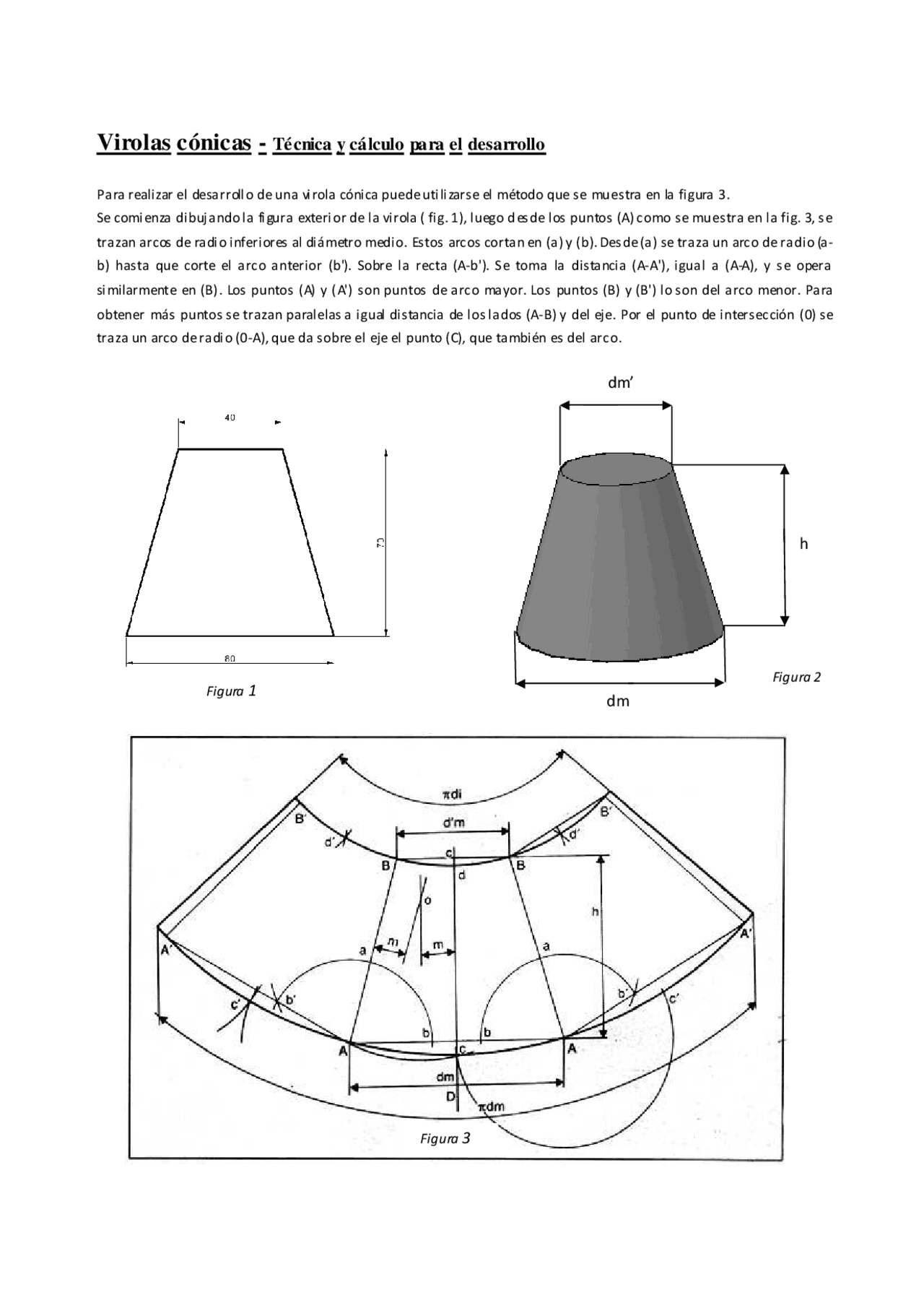

Pa ra realizar el desar rollo de una virola cóni ca puede utili zars e el método que se mu es tra en la fi gura 3.
Se comien za dibuja ndo la fi gura exteri or de la virola ( fi g. 1), l uego d esd e l os puntos ( A) como s e mu estra en l a fig. 3, se
tra zan arc os de radi o inferi ores al diá metro medi o. Estos arcos cor tan en (a ) y (b). Desde (a) se tr aza un arco de ra dio (a-
b) hasta que corte el a rco anterio r (b'). Sobre l a recta (A-b'). S e toma la distancia (A-A'), i gual a (A-A), y s e opera
simil armente en (B). Los pu ntos (A) y ( A') son puntos de ar co mayo r. Lo s puntos (B) y (B') l o son del arco menor. Para
obtener más puntos s e tr azan paral elas a i gual di stancia de l os la dos (A-B) y del eje. Por el punto de i nters ección (0) se
tra za un arco de radio (0-A), que da s obre el eje el p unto (C), que ta mbi én es del arco .
h
dm’
dm
Figu ra
1
Figura 2
Figu ra
3
