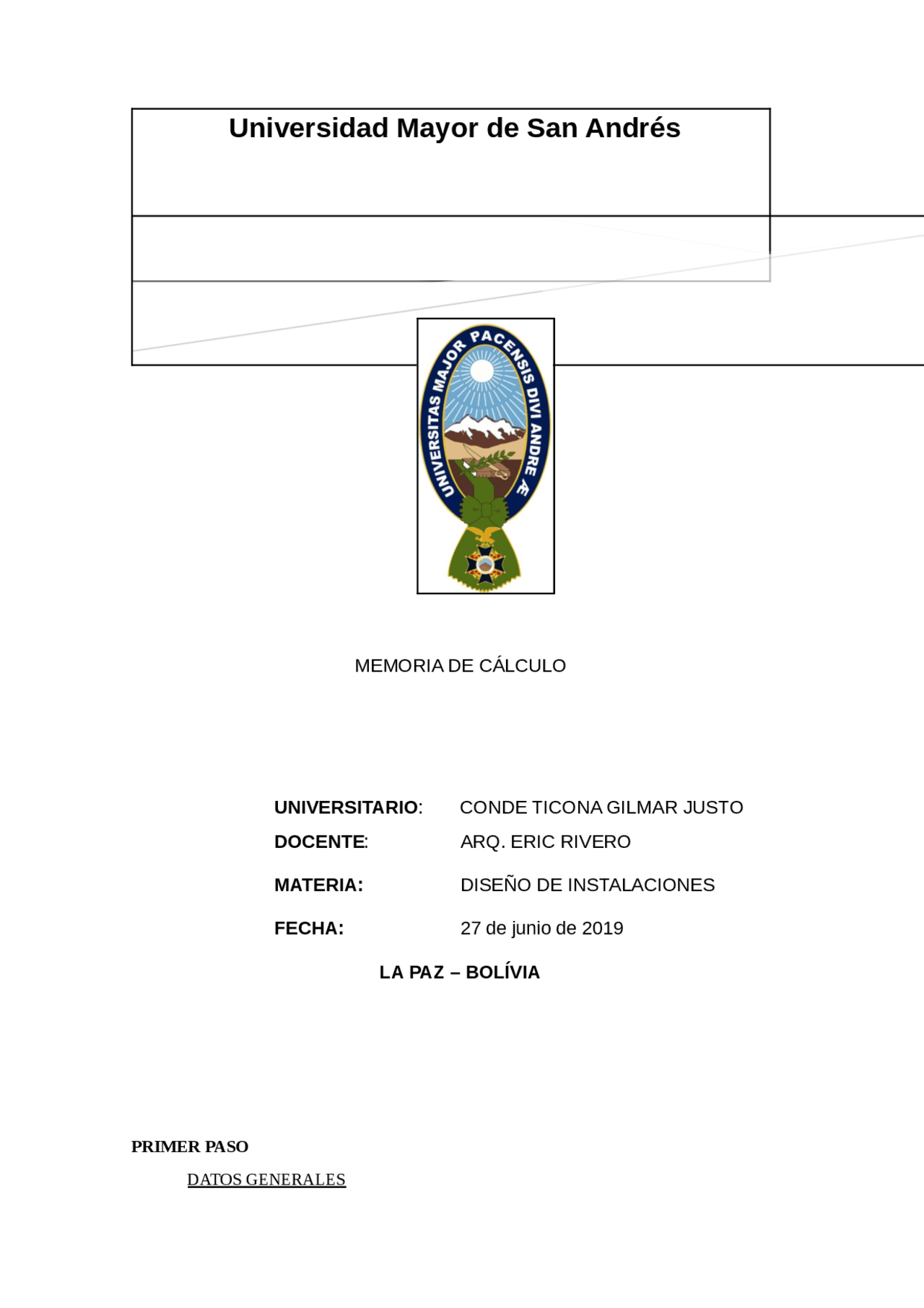

intalacion de agua vivienda basica
Tipo: Apuntes
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
El proyecto consiste en una vivienda unifamiliar de dos plantas. En la planta baja se ubica el estar, comedor, baño, cocina, lavandería, estudio. En la planta alta hay tres dormitorios (uno con vestidor y baño), baño compartido, y sala; el proyecto emplea el sistema indirecto y cuenta con un tanque elevado.
SEGUNDO PASO DOTACION O SUMINISTRO DE AGUA La dotación o suministro de agua se da a través de la captación de la tuberia matriz de EPSAS ubicada en la Av. Los Jazmines, la misma que cuenta con una presión de 20 mca. Una vez realizada la conexión y acometida a través del medidor de agua potable se propone en el proyecto un sistema indirecto con la dotación de un tanque elevado el mismo que será calculado de acuerdo a normativa vigente, en función a la cantidad de usuarios del edificio. El sistema indirecto garantiza la llegada de agua y presión a los diferentes puntos de consumo, por caída libre o gravedad.
TERCER PASO CALCULO DE LA DEMANDA Para tres dormitorios = 1200 lts/dia (400 lts c/u) Para áreas verdes = 40 lts/dia (2 lts c/m2) Total 1240 lts/dia
CUARTO PASO UBICACIÓN DEL TANQUE ELEVADO Se encuentra ubicado sobre el cajón de escalera en una superficie de 1.50m x 1 m.
Lv 1 1 1 Lp 1 3 3 Lvd 1 2 2 9 UHG
3 Llp Ø3/4” 0.1 x 3 = 0. 1 Vr Ø3/4” 1.6 x 1 = 1. 2 Codos Ø3/4” 0.6 x 2 = 1. = 3.10 m
8 Llp Ø1/2” 0.1 x 8 = 0. 6 Tees Ø1/2” 1.0 x 6 = 6. 11 Codos Ø1/2”0.4 x 11 = 4. = 11.2m
UNDECIMO PASO VERIFICACION DE PRESION EN EL ARTEFACTO MAS DESFAVORABLE
