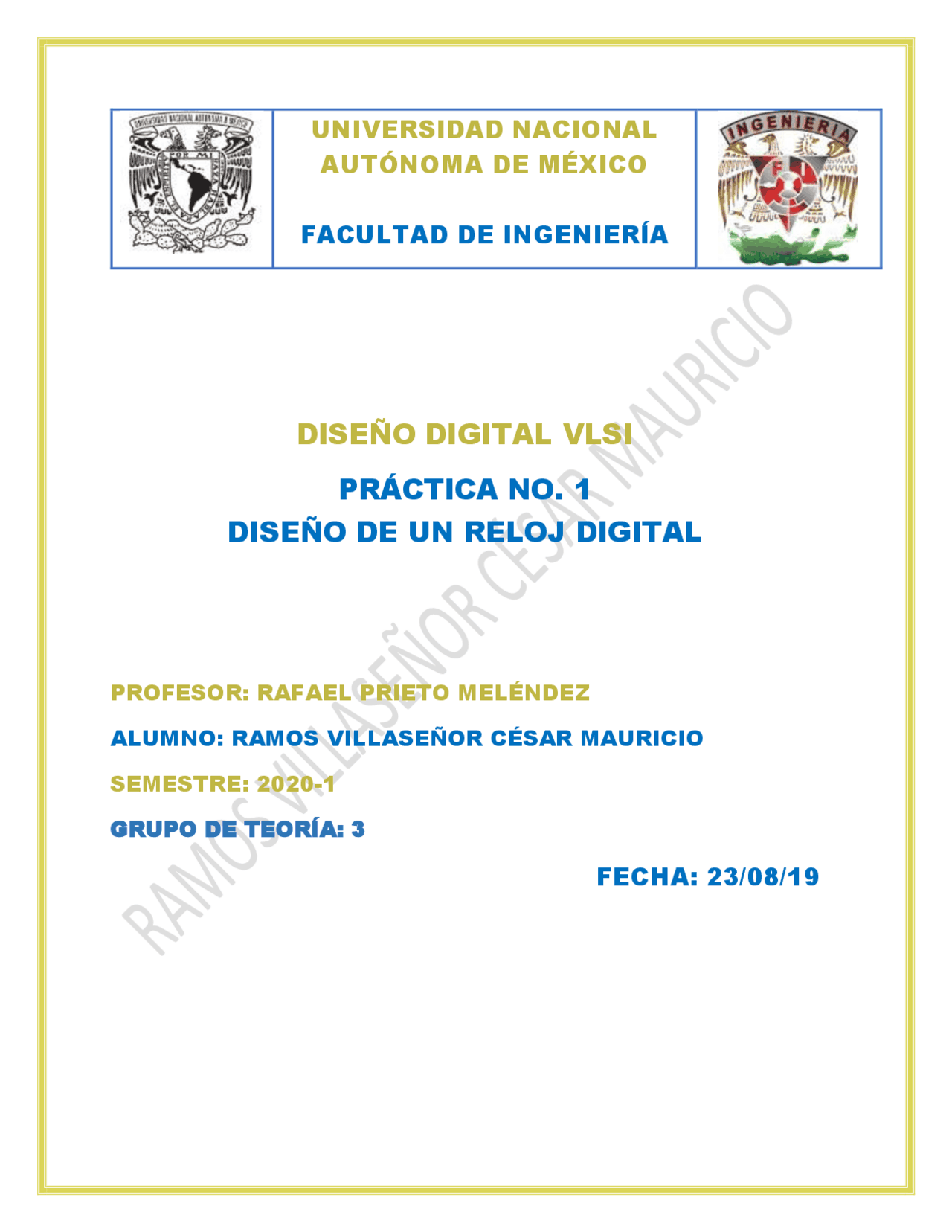

UNIVERSIDAD NACIONAL
AUTÓNOMA DE MÉXICO
FACULTAD DE INGENIERÍA
DISEÑO DIGITAL VLSI
PRÁCTICA NO. 1
DISEÑO DE UN RELOJ DIGITAL
PROFESOR: RAFAEL PRIETO MELÉNDEZ
ALUMNO: RAMOS VILLASEÑOR CÉSAR MAURICIO
SEMESTRE: 2020-1
GRUPO DE TEORÍA: 3
FECHA: 23/08/19
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe

Vista previa parcial del texto

¡Descarga VLSI laboratorio UNAM FI y más Ejercicios en PDF de VLSI solo en Docsity!

UNIVERSIDAD NACIONAL

AUTÓNOMA DE MÉXICO

FACULTAD DE INGENIERÍA

DISEÑO DIGITAL VLSI

PRÁCTICA NO. 1

DISEÑO DE UN RELOJ DIGITAL

PROFESOR: RAFAEL PRIETO MELÉNDEZ

ALUMNO: RAMOS VILLASEÑOR CÉSAR MAURICIO

SEMESTRE: 2020 - 1

GRUPO DE TEORÍA: 3

FECHA: 23 /0 8 /

Objetivos

Demostrar a los estudiantes, mediante el diseño de un reloj digital, que las declaraciones

concurrentes se efectúan al mismo tiempo (en paralelo). El orden de escritura en las

instrucciones concurrentes no afecta el resultado de síntesis o de simulación.

Especificaciones

Utilizando un FPGA y 4 displays de 7 segmentos, diseñar un reloj digital, el cual visualice

en los dos primeros displays las horas y en los siguientes dos los minutos. Cada vez que se

llegue a 23 horas con 59 minutos, se reiniciará el conteo de horas y minutos. La figura 1.

muestra el diagrama del bloque de este sistema.

Diagrama bloques

Un FPGA puede configurarse con muchos bloques funcionales en lenguaje VHDL que

estén ejecutando acciones a la vez. A estas acciones ejecutándose al mismo tiempo se le

llama concurrencia.

Las señales son declaraciones necesarias cuando se ejecutan instrucciones concurrentes,

debido a que ellas unen los bloques funcionales.

El código fue implementado de manera exitosa, pruebas de su ejecución serán mostradas en el

apartado Funcionamiento junto con la prueba de la alarma para el reloj digita.

Actividad 2. Separación en bloques del multiplexor En esta actividad, mi compañero Francisco y yo, nos encargamos de separar a manera de bloque el multiplexor implementado en el ejercicio anterior. De tal manera que pueda conectarse a cualquier otro programa que necesite uno y así pueda ocuparlo ahorrando muchas líneas de código. Es decir, creamos prácticamente un subprograma. El código es el siguiente: library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.std_logic_arith.all; use IEEE.std_logic_unsigned.all; entity Mux is Port ( reloj : in STD_LOGIC; D0 : in STD_LOGIC_VECTOR (3 downto 0); D1 : in STD_LOGIC_VECTOR (3 downto 0); D2 : in STD_LOGIC_VECTOR (3 downto 0); D3 : in STD_LOGIC_VECTOR (3 downto 0); AN : out STD_LOGIC_VECTOR (3 downto 0); L : out STD_LOGIC_VECTOR (6 downto 0)); end Mux; architecture Behavioral of MuxDec4disp is signal rapido : std_logic; signal Qr : std_logic_vector(1 downto 0); signal Qs : std_logic_vector(3 downto 0); begin divi: process(reloj) variable cuenta: STD_LOGIC_VECTOR(27 downto 0) := X"0000000"; begin if rising_edge(reloj) then if cuenta = X"48009E0" then cuenta := X"0000000"; else cuenta := cuenta + 1; end if; end if; rapido <= cuenta(10); end process; CONTRAPID: process (rapido) variable CUENTA: STD_LOGIC_VECTOR(1 downto 0) := "00"; begin if rising_edge (rapido) then CUENTA := CUENTA + 1; end if; Qr <= CUENTA; end process;

seledisplay: process (Qr) BEGIN case Qr is when "00" => AN<= "1110"; Qs <= D0; when "01" => AN<= "1101"; Qs <= D1; when "10" => AN<= "1011"; Qs <= D2; when others => AN<= "0111"; Qs <= D3; end case; end process; with Qs SELECT L <= "1000000" when "0000", -- 0 "1111001" when "0001", -- 1 "0100100" when "0010", -- 2 "0110000" when "0011", -- 3 "0011001" when "0100", -- 4 "0010010" when "0101", -- 5 "0000010" when "0110", -- 6 "1111000" when "0111", -- 7 "0000000" when "1000", -- 8 "0010000" when "1001", -- 9 "1000000" when others; --F end Behavioral;

Adjuntamos el funcionamiento de este bloque en el apartado Funcionamiento

Actividad 3. Alarma para el reloj digital creado

Nos encargamos de realizar una alarma para el reloj digital. Tardamos más del tiempo

asignado, pero el código resultó funcionar perfectamente. Creamos una señal alarma de tipo

standar logic, con el fin de avisar a los procesos en qué momento cambiar del estado de

conteo al estado de parpadeo y congelamiento, de esa manera los contadores pararían en el

estado de alarma.

Creamos otro proceso en el multiplexeo, este proceso detectaría nuevamente si el estado de

alarma estaba activado y con la ayuda de la señal segundo y una nueva variable (que era un

standar logic vector que apagaba todos los displays) implementamos los siguientes casos de

multiplexeado: funcionamiento normal (cuando la variable alarma tiene el valor ceo),

congelado prendido (cuando la variable alarma vale uno y además la señal segundo vale uno),

congelado apagado (cuando la variable alarma vale uno y la señal segundo vale cero). De esta

forma crearíamos el parpadeo y congelamiento.

rapido <= CUENTA(10); end process; ALARMA: Process (Qdh, Qdm, Quh, Qum) variable alarm: std_logic_vector(15 downto 0) := "0000001000000011"; ---Alarma a las 00: begin if Qdh = alarm(15 downto 12) then if Qdm = alarm(11 downto 8) then if Quh = alarm(7 downto 4) then if Qum = alarm(3 downto 0) then stop<='1'; else stop<='0'; end if; else stop<='0'; end if; else stop<='0'; end if; else stop<='0'; end if; end Process; UNIDADES: process (segundo, stop) variable CUENTA: STD_LOGIC_VECTOR(3 downto 0) := "0000"; begin if stop = '0' then --No stamos en alarma if rising_edge (segundo) then if CUENTA ="1001" then CUENTA :="0000"; N <= '1'; else CUENTA := CUENTA +1; N <= '0'; end if; end if; end if; Qum <= CUENTA; end process; DECENAS: process (N,stop) variable CUENTA: STD_LOGIC_VECTOR(3 downto 0) := "0000"; begin if stop = '0' then --No estamos en alarma if rising_edge (N) then if CUENTA ="0101" then CUENTA :="0000"; E <= '1'; else CUENTA := CUENTA +1;

E <= '0';

end if; end if; end if; Qdm <= CUENTA; end process; HoraU: Process(E, reset, stop) variable cuenta: std_logic_vector(3 downto 0):="0000"; begin if stop = '0' then --No estamos en alarma if rising_edge(E) then --Arri if cuenta="1001" then cuenta:= "0000"; Z<='1'; else cuenta:=cuenta+1; Z<='0'; end if; if reset='1' then cuenta:="0000"; end if; end if; end if; Quh <= cuenta; U <= cuenta(2); end process; HORAD: Process(Z, reset, stop) variable cuenta: std_logic_vector(3 downto 0):="0000"; begin if stop = '0' then --No estamos en alarma if rising_edge(Z) then if cuenta="0010" then cuenta:= "0000"; else cuenta:=cuenta+1; end if; if reset='1' then cuenta:="0000"; end if; end if; end if; Qdh<=cuenta; D <=cuenta(1); end Process; inicia: process (U,D) begin reset <= (U and D); end process;

AN<= "1110";

when "01" => AN<= "1101"; when "10" => AN<= "1011"; when others => AN<= "0111"; end case; end process; with Qs SELECT L <= "1000000" when "0000", -- 0 "1111001" when "0001", -- 1 "0100100" when "0010", -- 2 "0110000" when "0011", -- 3 "0011001" when "0100", -- 4 "0010010" when "0101", -- 5 "0000010" when "0110", -- 6 "1111000" when "0111", -- 7 "0000000" when "1000", -- 8 "0010000" when "1001", -- 9 "1111111" when others; --F end Behavioral;

El funcionamiento se anexa en la siguiente sección.

Funcionamiento

Anexamos las siguientes imágenes probando el funcionamiento en las distintas actividades,

debido a su poca aportación, decidimos demostrar el funcionamiento en las ligas adjuntas a

dos videos en internet ( Youtube ).

Ilustración 1. Multiplexeo, probado solo con dos vectores.

Ilustración 2. Alarma parada a las 00: Funcionamiento de la alarma: https://youtu.be/MHNN8BlA-C Funcionamiento del multiplexor: https://drive.google.com/file/d/1PTwJzIkVObmdENj8XjqWoafsYPzGrYrF/view?usp=sharing No me fue posible subirlo a YouTube el servidor lo tiraba, puede descargarse en ese enlace. Conclusiones

En conclusión, a pesar de que no logramos entregar en tiempo la práctica, pudimos resolverla

por nuestra cuenta. Desde conseguir un FPGA prestado e instalar ISE en una máquina virtual,

hasta el correcto análisis del código para poder implementarlo sin problemas en la tarjeta. Si

bien tal vez no es la solución más eficiente, es intuitiva y considero que demuestra y cumple

los objetivos de la práctica. Con todo y con la presión de entrega, me divertí muchísimo con

esta práctica. Realice esta práctica junto con Jaime García Francisco
