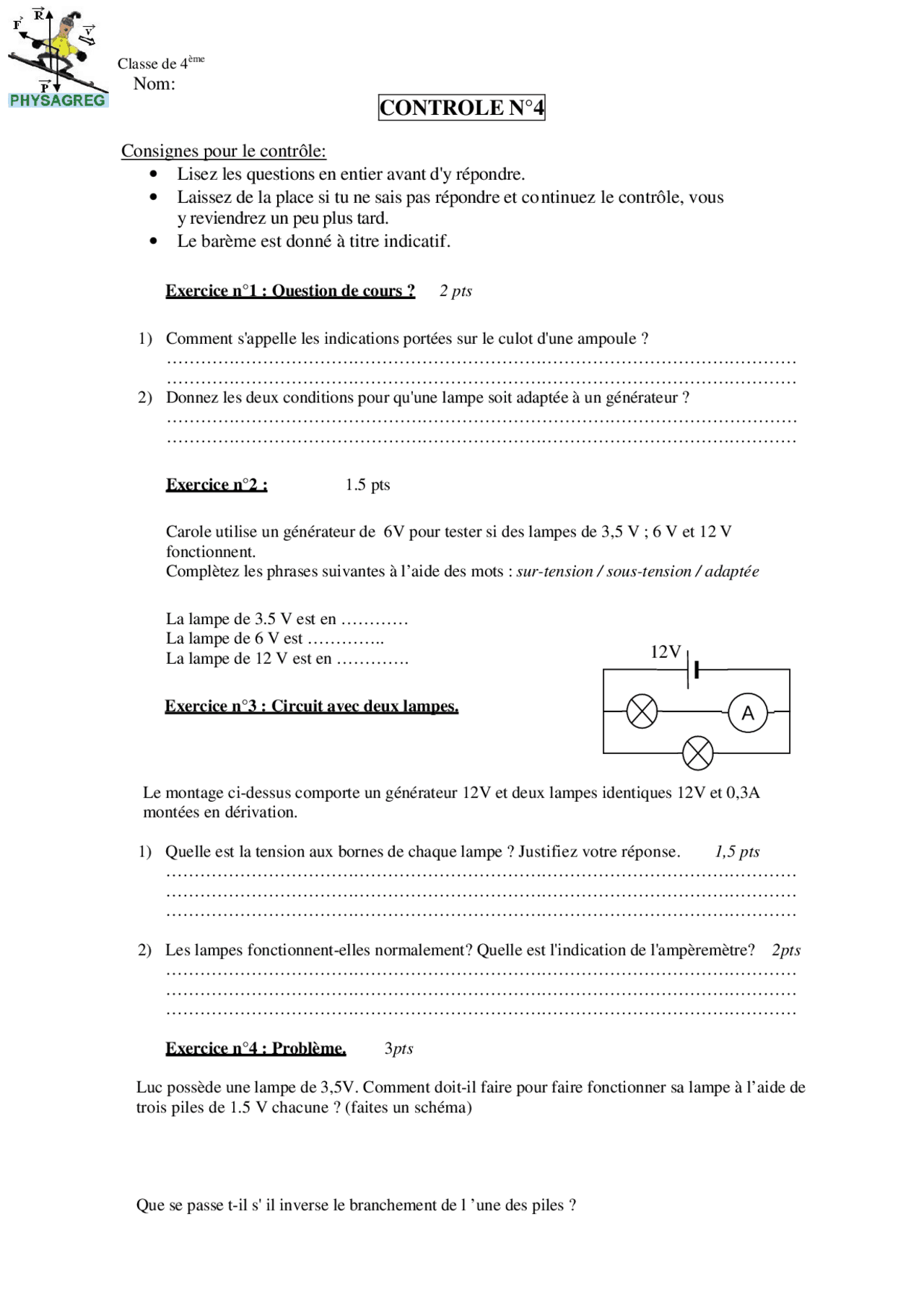

Classe de 4ème
Nom: CONTROLE N°4
Exercice n°1 : Question de cours ? 2 pts
1) Comment s'appelle les indications portées sur le culot d'une ampoule ?
…………………………………………………………………………………………………
…………………………………………………………………………………………………
2) Donnez les deux conditions pour qu'une lampe soit adaptée à un générateur ?
…………………………………………………………………………………………………
…………………………………………………………………………………………………
Exercice n°2 : 1.5 pts
Carole utilise un générateur de 6V pour tester si des lampes de 3,5 V ; 6 V et 12 V
fonctionnent.
Complètez les phrases suivantes à l’aide des mots : sur-tension / sous-tension / adaptée
La lampe de 3.5 V est en …………
La lampe de 6 V est …………..
La lampe de 12 V est en ………….
Exercice n°3 : Circuit avec deux lampes.
Le montage ci-dessus comporte un générateur 12V et deux lampes identiques 12V et 0,3A
montées en dérivation.
1) Quelle est la tension aux bornes de chaque lampe ? Justifiez votre réponse. 1,5 pts
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
2) Les lampes fonctionnent-elles normalement? Quelle est l'indication de l'ampèremètre? 2pts
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
Exercice n°4 : Problème. 3pts
Luc possède une lampe de 3,5V. Comment doit-il faire pour faire fonctionner sa lampe à l’aide de
trois piles de 1.5 V chacune ? (faites un schéma)
Que se passe t-il s' il inverse le branchement de l ’une des piles ?
12V
Consignes pour le contrôle:
• Lisez les questions en entier avant d'y répondre.
• Laissez de la place si tu ne sais pas répondre et continuez le contrôle, vous
y reviendrez un peu plus tard.
• Le barème est donné à titre indicatif.
