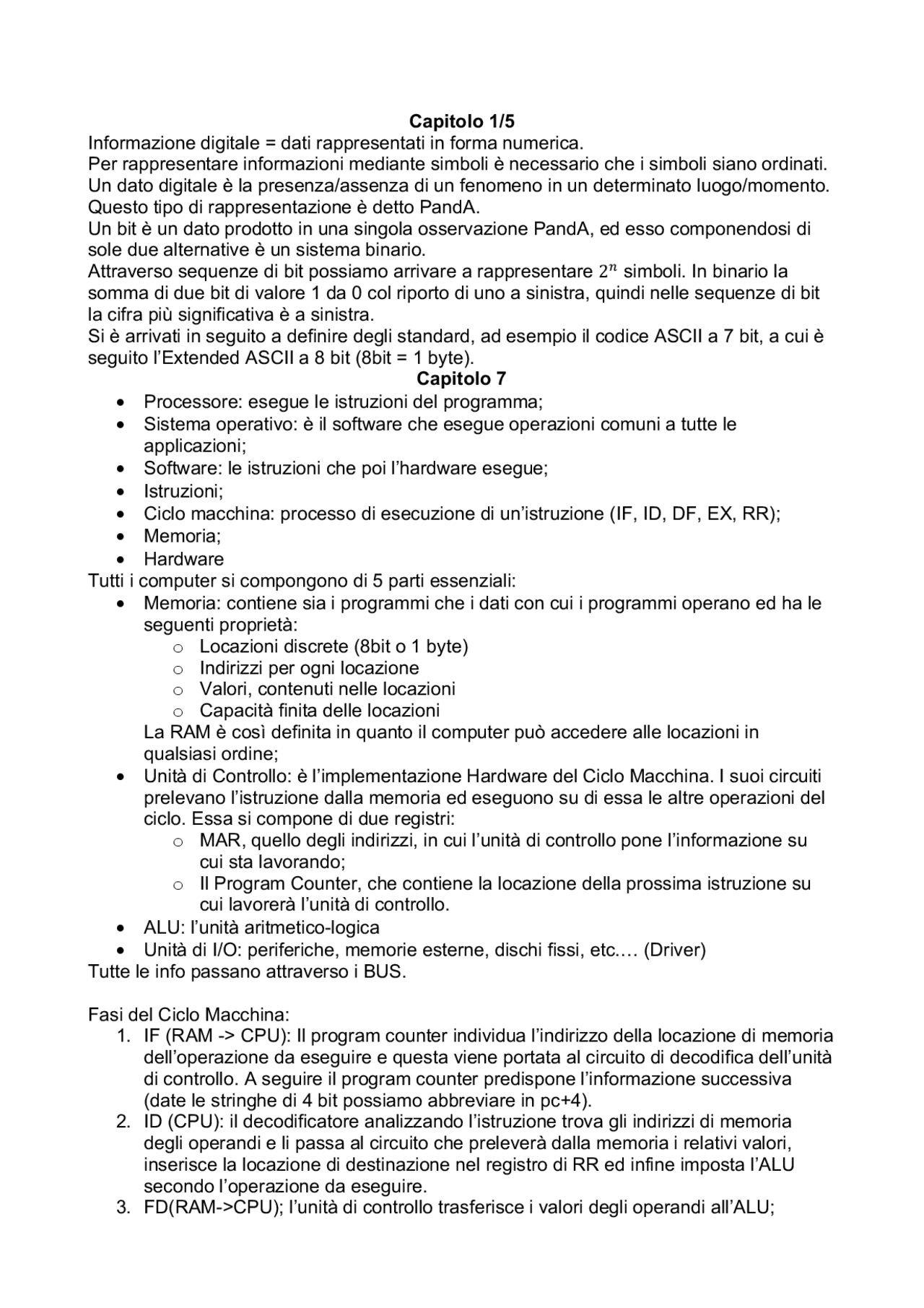

Capitolo 1/5
Informazione digitale = dati rappresentati in forma numerica.
Per rappresentare informazioni mediante simboli è necessario che i simboli siano ordinati.
Un dato digitale è la presenza/assenza di un fenomeno in un determinato luogo/momento.
Questo tipo di rappresentazione è detto PandA.
Un bit è un dato prodotto in una singola osservazione PandA, ed esso componendosi di
sole due alternative è un sistema binario.
Attraverso sequenze di bit possiamo arrivare a rappresentare
2"
simboli. In binario la
somma di due bit di valore 1 da 0 col riporto di uno a sinistra, quindi nelle sequenze di bit
la cifra più significativa è a sinistra.
Si è arrivati in seguito a definire degli standard, ad esempio il codice ASCII a 7 bit, a cui è
seguito l’Extended ASCII a 8 bit (8bit = 1 byte).
Capitolo 7
• Processore: esegue le istruzioni del programma;
• Sistema operativo: è il software che esegue operazioni comuni a tutte le
applicazioni;
• Software: le istruzioni che poi l’hardware esegue;
• Istruzioni;
• Ciclo macchina: processo di esecuzione di un’istruzione (IF, ID, DF, EX, RR);
• Memoria;
• Hardware
Tutti i computer si compongono di 5 parti essenziali:
• Memoria: contiene sia i programmi che i dati con cui i programmi operano ed ha le
seguenti proprietà:
o Locazioni discrete (8bit o 1 byte)
o Indirizzi per ogni locazione
o Valori, contenuti nelle locazioni
o Capacità finita delle locazioni
La RAM è così definita in quanto il computer può accedere alle locazioni in
qualsiasi ordine;
• Unità di Controllo: è l’implementazione Hardware del Ciclo Macchina. I suoi circuiti
prelevano l’istruzione dalla memoria ed eseguono su di essa le altre operazioni del
ciclo. Essa si compone di due registri:
o MAR, quello degli indirizzi, in cui l’unità di controllo pone l’informazione su
cui sta lavorando;
o Il Program Counter, che contiene la locazione della prossima istruzione su
cui lavorerà l’unità di controllo.
• ALU: l’unità aritmetico-logica
• Unità di I/O: periferiche, memorie esterne, dischi fissi, etc.… (Driver)
Tutte le info passano attraverso i BUS.
Fasi del Ciclo Macchina:
1. IF (RAM -> CPU): Il program counter individua l’indirizzo della locazione di memoria
dell’operazione da eseguire e questa viene portata al circuito di decodifica dell’unità
di controllo. A seguire il program counter predispone l’informazione successiva
(date le stringhe di 4 bit possiamo abbreviare in pc+4).
2. ID (CPU): il decodificatore analizzando l’istruzione trova gli indirizzi di memoria
degli operandi e li passa al circuito che preleverà dalla memoria i relativi valori,
inserisce la locazione di destinazione nel registro di RR ed infine imposta l’ALU
secondo l’operazione da eseguire.
3. FD(RAM->CPU); l’unità di controllo trasferisce i valori degli operandi all’ALU;
