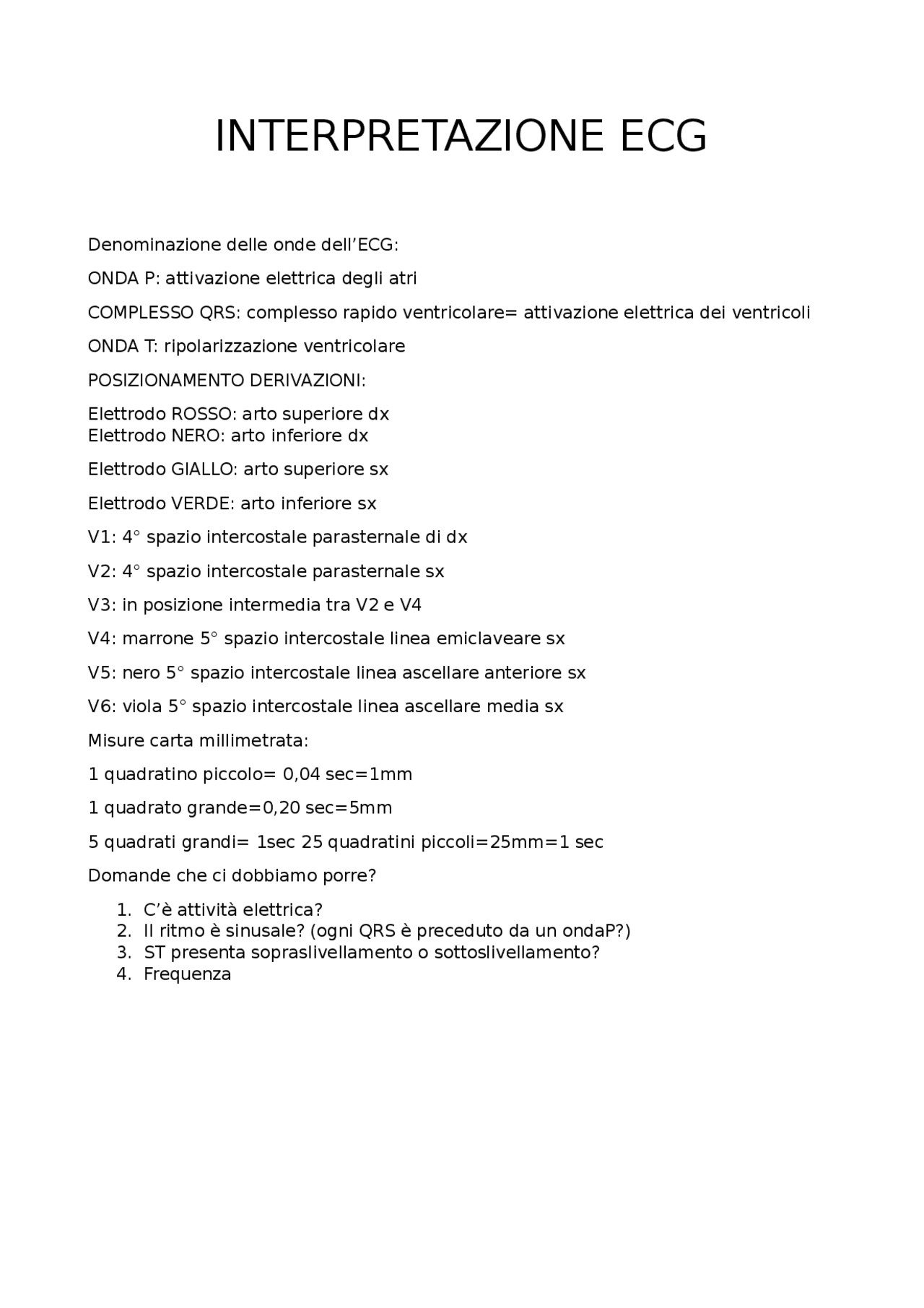

INTERPRETAZIONE ECG
Denominazione delle onde dell’ECG:
ONDA P: attivazione elettrica degli atri
COMPLESSO QRS: complesso rapido ventricolare= attivazione elettrica dei ventricoli
ONDA T: ripolarizzazione ventricolare
POSIZIONAMENTO DERIVAZIONI:
Elettrodo ROSSO: arto superiore dx
Elettrodo NERO: arto inferiore dx
Elettrodo GIALLO: arto superiore sx
Elettrodo VERDE: arto inferiore sx
V1: 4° spazio intercostale parasternale di dx
V2: 4° spazio intercostale parasternale sx
V3: in posizione intermedia tra V2 e V4
V4: marrone 5° spazio intercostale linea emiclaveare sx
V5: nero 5° spazio intercostale linea ascellare anteriore sx
V6: viola 5° spazio intercostale linea ascellare media sx
Misure carta millimetrata:
1 quadratino piccolo= 0,04 sec=1mm
1 quadrato grande=0,20 sec=5mm
5 quadrati grandi= 1sec 25 quadratini piccoli=25mm=1 sec
Domande che ci dobbiamo porre?
1. C’è attività elettrica?
2. Il ritmo è sinusale? (ogni QRS è preceduto da un ondaP?)
3. ST presenta sopraslivellamento o sottoslivellamento?
4. Frequenza
