2

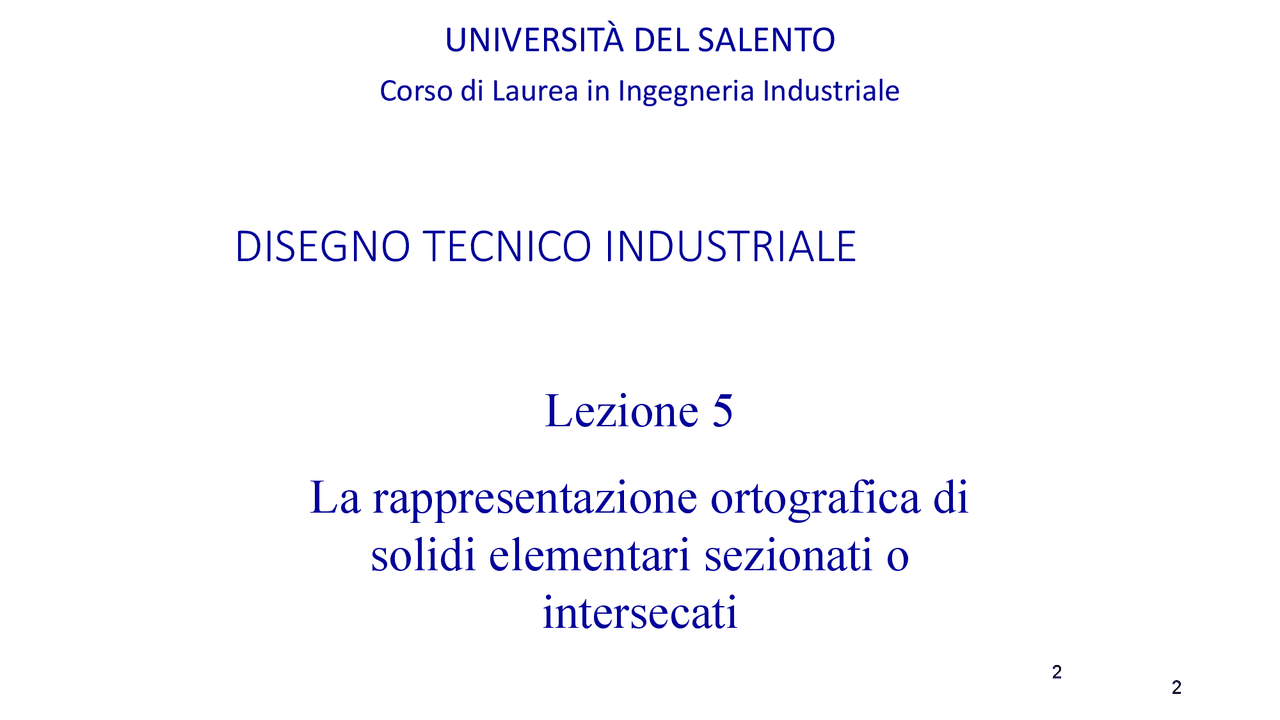

DISEGNO TECNICO INDUSTRIALE

UNIVERSITÀ DEL SALENTO

Corso di Laurea in Ingegneria Industriale

Lezione 5

La rappresentazione ortografica di

solidi elementari sezionati o

intersecati

Argomenti della lezione 5

• Sezione di solidi elementari
• Compenetrazione (o intersezione) di solidi elementari
• Tavola 2 Frequentissime applicazioni nel disegno di componenti meccanici

Esercizio: Proiezione di un punto P di un cono circolare retto ad asse verticale (di geometria assegnata) proiezione punto cono.CATPart

Esercizio: Proiezione di un punto P di una superficie conica circolare retta ad asse verticale (metodo delle generatrici e metodo dei piani ausiliari)

Due superfici che si intersecano

individuano una curva nello spazio

detta curva (o linea) di intersezione

Sezione di solidi elementari

Sezionare un solido vuol dire intersecare il solido con un

piano  curva di intersezione è una curva piana che

delimita una figura piana (parte comune tra solido e

piano) detta sezione.

La sezione viene generalmente contraddistinta per mezzo

del tratteggio o campitura.

Problema 1 : determinare la rappresentazione

ortografica di un solido elementare sezionato

Il tratteggio o campitura

Il tratteggio è realizzato con linee continue 01. 1 (tipo ex-B) parallele e formanti, di regola, un angolo di 45 ° con l’asse del pezzo o le linee di contorno più significative (inclinazioni diverse e comunque comprese tra 30 ° e 60 ° sono previste per evitare che il tratteggio sia parallelo agli assi o alle linee di contorno)

Sezione di un solido prismatico: procedura

• Proiezione del solido integro e del piano di sezione sui piani di proiezione principali;
• Individuazione delle proiezioni dei punti/segmenti di intersezione del piano di sezione con gli spigoli/facce del solido;
• Congiunzione delle proiezioni dei punti di intersezione con segmenti rettilinei → proiezioni della curva di intersezione sui piani di proiezione principali;
• Tratteggio (o campitura) dell’area delimitata dalla curva di intersezione con linee 01. 1 (o di tipo ex-B );
• Rimozione della parte di solido integro da eliminare (o rappresentazione con linea 05. 1 o tipo K). curva (o linea o figura) di intersezione  spezzata (o curva poligonale) piana

Esempio: Sezione con un piano perpendicolare al PV e inclinato di  rispetto al PO di un prisma retto a base rettangolare, perpendicolare al PO e facce laterali inclinate rispetto agli altri due piani (1) (2) Esercizio_1.CatPart Esercizio_1_caso_1_fase_1(2).CATPart

22 N.B. Su nessuna delle viste la sezione appare in vera forma.

Sezione di un prisma retto a basa esagonale poggiato sul piano orizzontale con un piano perpendicolare al PV ed inclinato rispetto al PO.

Sezione di una piramide retta di base rettangolare i cui lati di base sono inclinati rispetto al PV. sezione_piramide_a_base_quadrata_fase_1(2,3,4).CATPart
