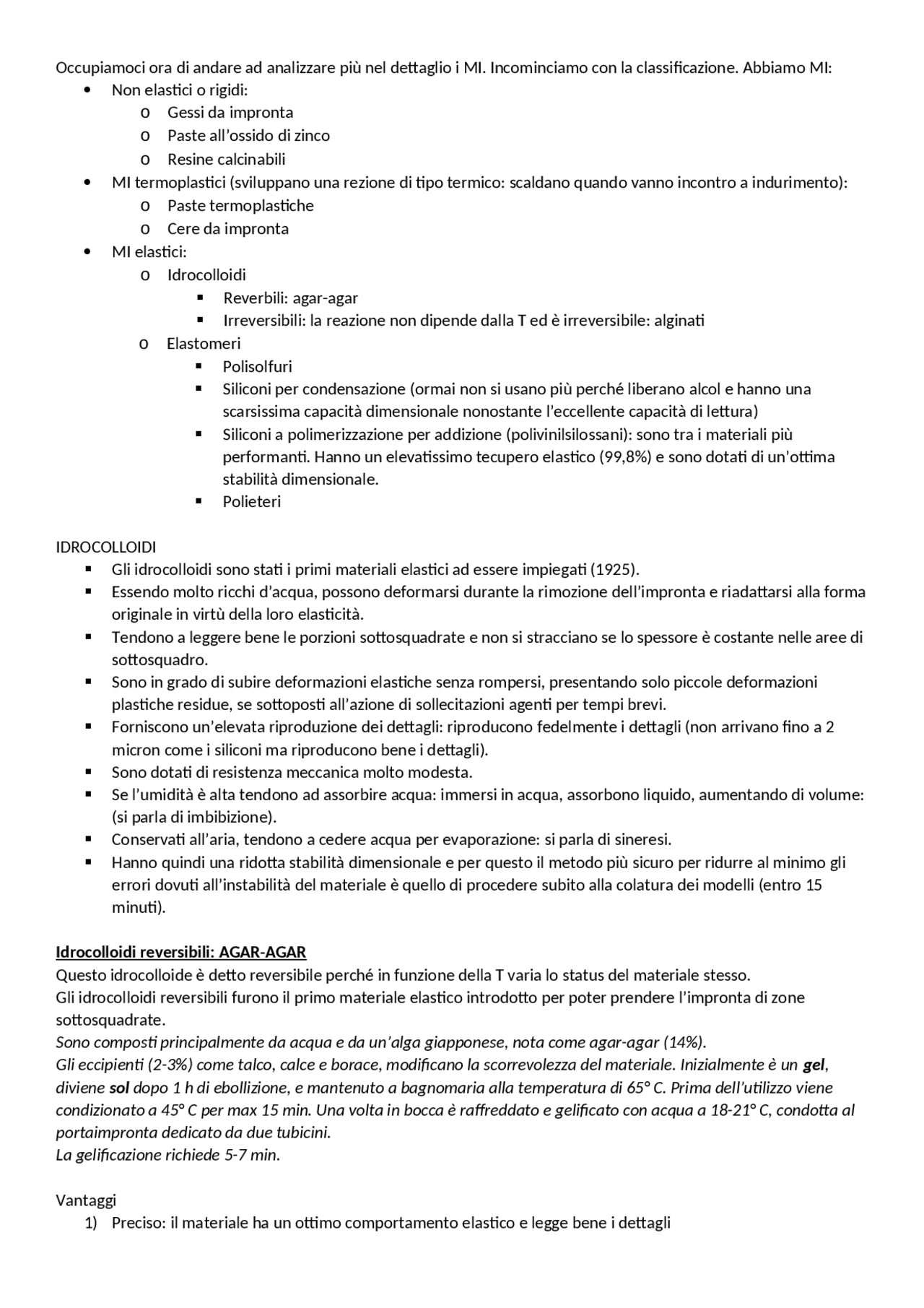

Occupiamoci ora di andare ad analizzare più nel dettaglio i MI. Incominciamo con la classificazione. Abbiamo MI:
Non elastici o rigidi:
oGessi da impronta
oPaste all’ossido di zinco
oResine calcinabili
MI termoplastici (sviluppano una rezione di tipo termico: scaldano quando vanno incontro a indurimento):
oPaste termoplastiche
oCere da impronta
MI elastici:
oIdrocolloidi
Reverbili: agar-agar
Irreversibili: la reazione non dipende dalla T ed è irreversibile: alginati
oElastomeri
Polisolfuri
Siliconi per condensazione (ormai non si usano più perché liberano alcol e hanno una
scarsissima capacità dimensionale nonostante l’eccellente capacità di lettura)
Siliconi a polimerizzazione per addizione (polivinilsilossani): sono tra i materiali più
performanti. Hanno un elevatissimo tecupero elastico (99,8%) e sono dotati di un’ottima
stabilità dimensionale.
Polieteri
IDROCOLLOIDI
Gli idrocolloidi sono stati i primi materiali elastici ad essere impiegati (1925).
Essendo molto ricchi d’acqua, possono deformarsi durante la rimozione dell’impronta e riadattarsi alla forma
originale in virtù della loro elasticità.
Tendono a leggere bene le porzioni sottosquadrate e non si stracciano se lo spessore è costante nelle aree di
sottosquadro.
Sono in grado di subire deformazioni elastiche senza rompersi, presentando solo piccole deformazioni
plastiche residue, se sottoposti all’azione di sollecitazioni agenti per tempi brevi.
Forniscono un’elevata riproduzione dei dettagli: riproducono fedelmente i dettagli (non arrivano fino a 2
micron come i siliconi ma riproducono bene i dettagli).
Sono dotati di resistenza meccanica molto modesta.
Se l’umidità è alta tendono ad assorbire acqua: immersi in acqua, assorbono liquido, aumentando di volume:
(si parla di imbibizione).
Conservati all’aria, tendono a cedere acqua per evaporazione: si parla di sineresi.
Hanno quindi una ridotta stabilità dimensionale e per questo il metodo più sicuro per ridurre al minimo gli
errori dovuti all’instabilità del materiale è quello di procedere subito alla colatura dei modelli (entro 15
minuti).
Idrocolloidi reversibili: AGAR-AGAR
Questo idrocolloide è detto reversibile perché in funzione della T varia lo status del materiale stesso.
Gli idrocolloidi reversibili furono il primo materiale elastico introdotto per poter prendere l’impronta di zone
sottosquadrate.
Sono composti principalmente da acqua e da un’alga giapponese, nota come agar-agar (14%).
Gli eccipienti (2-3%) come talco, calce e borace, modificano la scorrevolezza del materiale. Inizialmente è un gel,
diviene sol dopo 1 h di ebollizione, e mantenuto a bagnomaria alla temperatura di 65° C. Prima dell’utilizzo viene
condizionato a 45° C per max 15 min. Una volta in bocca è raffreddato e gelificato con acqua a 18-21° C, condotta al
portaimpronta dedicato da due tubicini.
La gelificazione richiede 5-7 min.
Vantaggi
1) Preciso: il materiale ha un ottimo comportamento elastico e legge bene i dettagli
