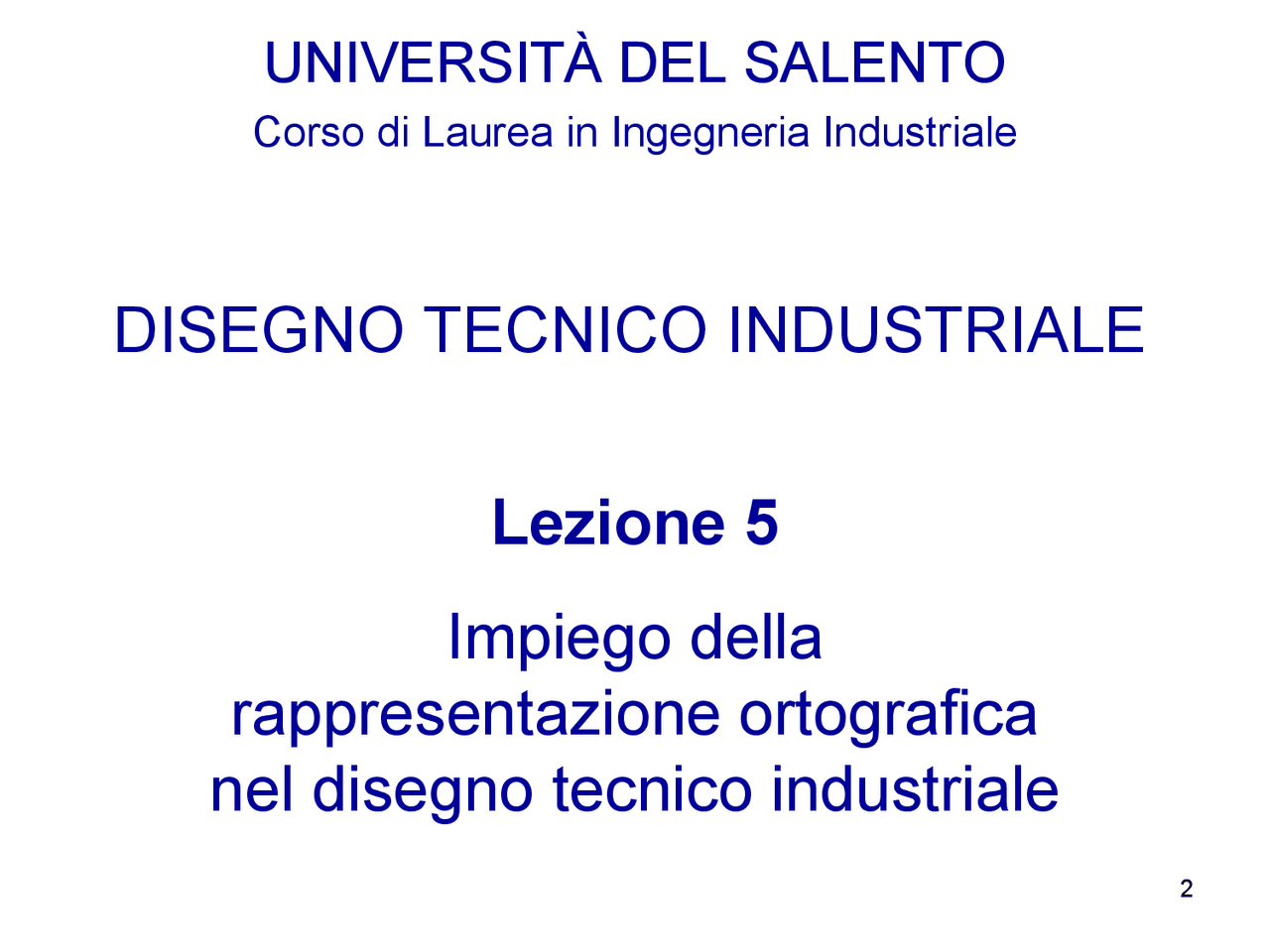

DISEGNO TECNICO INDUSTRIALE

UNIVERSITÀ DEL SALENTO

Corso di Laurea in Ingegneria Industriale

Lezione 5

Impiego della

rappresentazione ortografica

nel disegno tecnico industriale

3

La rappresentazione ortografica

di un oggetto reale

Poniamo l’oggetto all’interno di un parallelepipedo le cui facce

sono i piani di proiezione principali

Rappresentazione ortografica

Proiettando ortogonalmente l’oggetto sulle sei facce del parallelepipedo si ottiene:

Le viste ottenute sui quadri di proiezione principali dipendono dalla convenzione adottata relativa alla posizione dell’osservatore rispetto all’oggetto e al quadro di proiezione → METODO EUROPEO

Rappresentazione ortografica

A ciascuna di queste viste è possibile associare una direzione di proiezione e una posizione specifica dell’osservatore rispetto ad oggetto e quadro di proiezione. Secondo la convenzione del metodo europeo (qui utilizzata) l’oggetto è interposto tra osservatore e quadro di proiezione.

• Le viste sono allineate  esistono delle evidenti relazioni geometriche tra le viste
• Le viste sono disposte secondo il metodo europeo. Il prospetto è in posizione centrale

11

Criteri di disposizione delle viste (UNI 3970)

• Metodo del primo diedro (metodo Europeo)
• Metodo del terzo diedro (metodo Americano)
• Metodo delle frecce

12 Disposizione delle viste: il metodo americano Simbolo In questo caso è il piano di^ osservatore proiezione ad essere interposto tra oggetto e osservatore

A

14 Metodo americano Metodo europeo La posizione del prospetto è fissa e a cambiare è la posizione delle altre viste sui piani di proiezione adiacenti.

15

Esempi di rappresentazione ortografica di oggetti secondo il metodo

americano

17 Disposizione delle viste: il metodo delle frecce Questo criterio di disposizione viene spesso utilizzato come complemento ai criteri di disposizione europeo o americano. Per esempio va usato obbligatoriamente quando si debbano rappresentare facce dell’oggetto su piani di proiezione non principali (viste ausiliarie o ribaltate o ruotate) A differenza degli altri criteri di disposizione delle viste qui le viste non sono necessariamente allineate.

Le lettere devono essere leggibili dal basso e indicate a destra o sopra le frecce

Tavola 3 : Effettuare le proiezioni ortogonali del solido

personalizzato assegnato

RACCOMANDAZIONI:

• Lasciare i raggi proiettanti (di spessore sottilissimo).
• Rappresentare tutti gli spigoli (in vista e nascosti) su tutte le viste.
• Effettuare tre viste ( minimo )……SOLO PER QUESTA TAVOLA. Nelle successive si dovrà identificare il numero di viste strettamente necessario alla rappresentazione dell’oggetto.
• Le viste sui piani di proiezione principali devono essere complete (a partire dalla tavola 4 è possibile usare viste locali, parziali, ecc.)
• Se il solido assegnato lo necessita, utilizzare una o più viste ausiliarie per il completamento delle proiezioni dell’oggetto sui piani di proiezione principali

Esercizio 1 in aula: Effettuare la rappresentazione ortografica del seguente oggetto come richiesto dalla tavola 3. R
