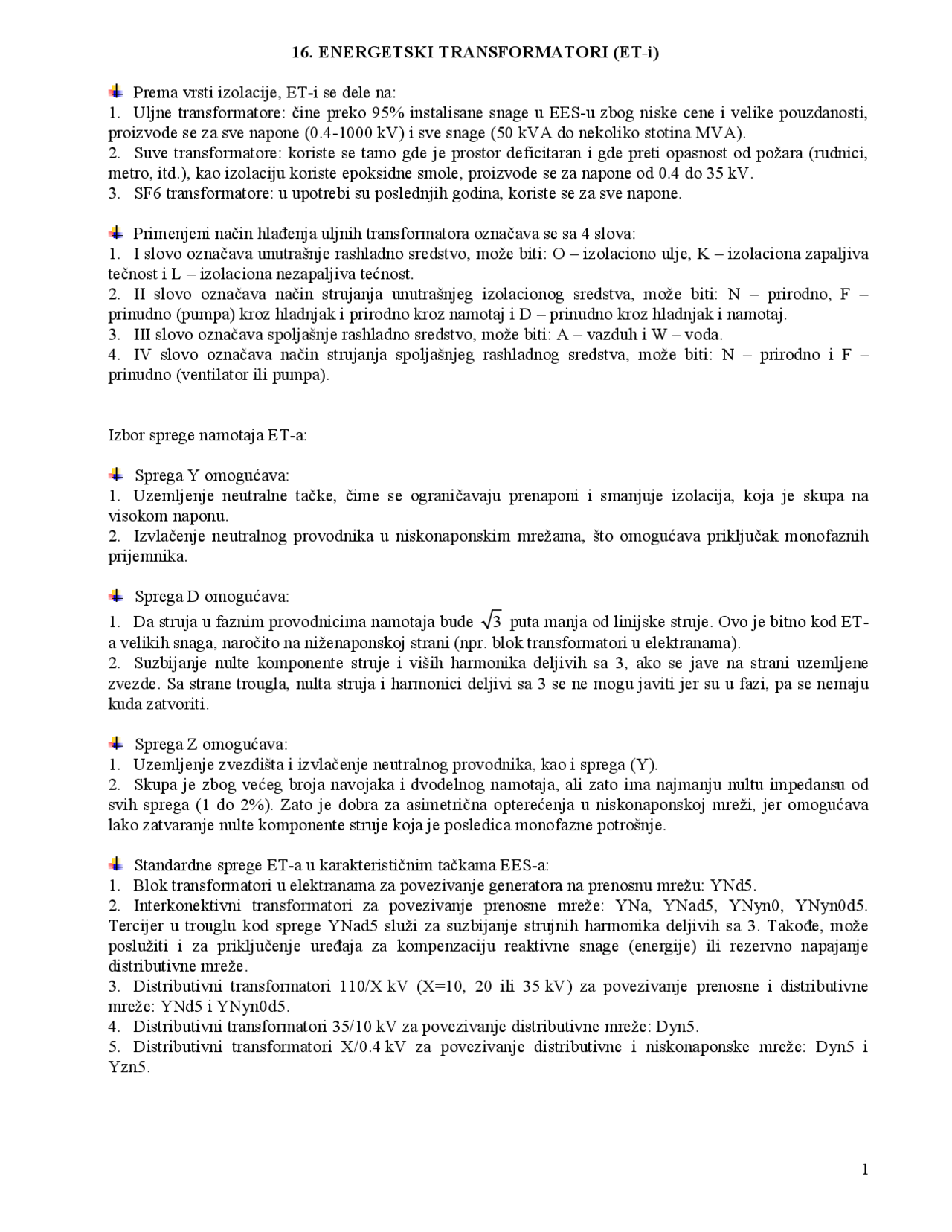

16. ENERGETSKI TRANSFORMATORI (ET-i)
Prema vrsti izolacije, ET-i se dele na:
1. Uljne transformatore: čine preko 95% instalisane snage u EES-u zbog niske cene i velike pouzdanosti,
proizvode se za sve napone (0.4-1000 kV) i sve snage (50 kVA do nekoliko stotina MVA).
2. Suve transformatore: koriste se tamo gde je prostor deficitaran i gde preti opasnost od požara (rudnici,
metro, itd.), kao izolaciju koriste epoksidne smole, proizvode se za napone od 0.4 do 35 kV.
3. SF6 transformatore: u upotrebi su poslednjih godina, koriste se za sve napone.
Primenjeni način hlađenja uljnih transformatora označava se sa 4 slova:
1. I slovo označava unutrašnje rashladno sredstvo, može biti: O – izolaciono ulje, K – izolaciona zapaljiva
tečnost i L – izolaciona nezapaljiva tećnost.
2. II slovo označava način strujanja unutrašnjeg izolacionog sredstva, može biti: N – prirodno, F –
prinudno (pumpa) kroz hladnjak i prirodno kroz namotaj i D – prinudno kroz hladnjak i namotaj.
3. III slovo označava spoljašnje rashladno sredstvo, može biti: A – vazduh i W – voda.
4. IV slovo označava način strujanja spoljašnjeg rashladnog sredstva, može biti: N – prirodno i F –
prinudno (ventilator ili pumpa).
Izbor sprege namotaja ET-a:
Sprega Y omogućava:
1. Uzemljenje neutralne tačke, čime se ograničavaju prenaponi i smanjuje izolacija, koja je skupa na
visokom naponu.
2. Izvlačenje neutralnog provodnika u niskonaponskim mrežama, što omogućava priključak monofaznih
prijemnika.
Sprega D omogućava:
1. Da struja u faznim provodnicima namotaja bude
3
puta manja od linijske struje. Ovo je bitno kod ET-
a velikih snaga, naročito na niženaponskoj strani (npr. blok transformatori u elektranama).
2. Suzbijanje nulte komponente struje i viših harmonika deljivih sa 3, ako se jave na strani uzemljene
zvezde. Sa strane trougla, nulta struja i harmonici deljivi sa 3 se ne mogu javiti jer su u fazi, pa se nemaju
kuda zatvoriti.
Sprega Z omogućava:
1. Uzemljenje zvezdišta i izvlačenje neutralnog provodnika, kao i sprega (Y).
2. Skupa je zbog većeg broja navojaka i dvodelnog namotaja, ali zato ima najmanju nultu impedansu od
svih sprega (1 do 2%). Zato je dobra za asimetrična opterećenja u niskonaponskoj mreži, jer omogućava
lako zatvaranje nulte komponente struje koja je posledica monofazne potrošnje.
Standardne sprege ET-a u karakterističnim tačkama EES-a:
1. Blok transformatori u elektranama za povezivanje generatora na prenosnu mrežu: YNd5.
2. Interkonektivni transformatori za povezivanje prenosne mreže: YNa, YNad5, YNyn0, YNyn0d5.
Tercijer u trouglu kod sprege YNad5 služi za suzbijanje strujnih harmonika deljivih sa 3. Takođe, može
poslužiti i za priključenje uređaja za kompenzaciju reaktivne snage (energije) ili rezervno napajanje
distributivne mreže.
3. Distributivni transformatori 110/X kV (X=10, 20 ili 35 kV) za povezivanje prenosne i distributivne
mreže: YNd5 i YNyn0d5.
4. Distributivni transformatori 35/10 kV za povezivanje distributivne mreže: Dyn5.
5. Distributivni transformatori X/0.4 kV za povezivanje distributivne i niskonaponske mreže: Dyn5 i
Yzn5.
