INPTW "; •.~;~~~: t-_i.;."","",-h$- :...A,...~
••.•t".;t"""~ •••.I'u<t.,..ortT~"'_io:.o.I.l" ••<

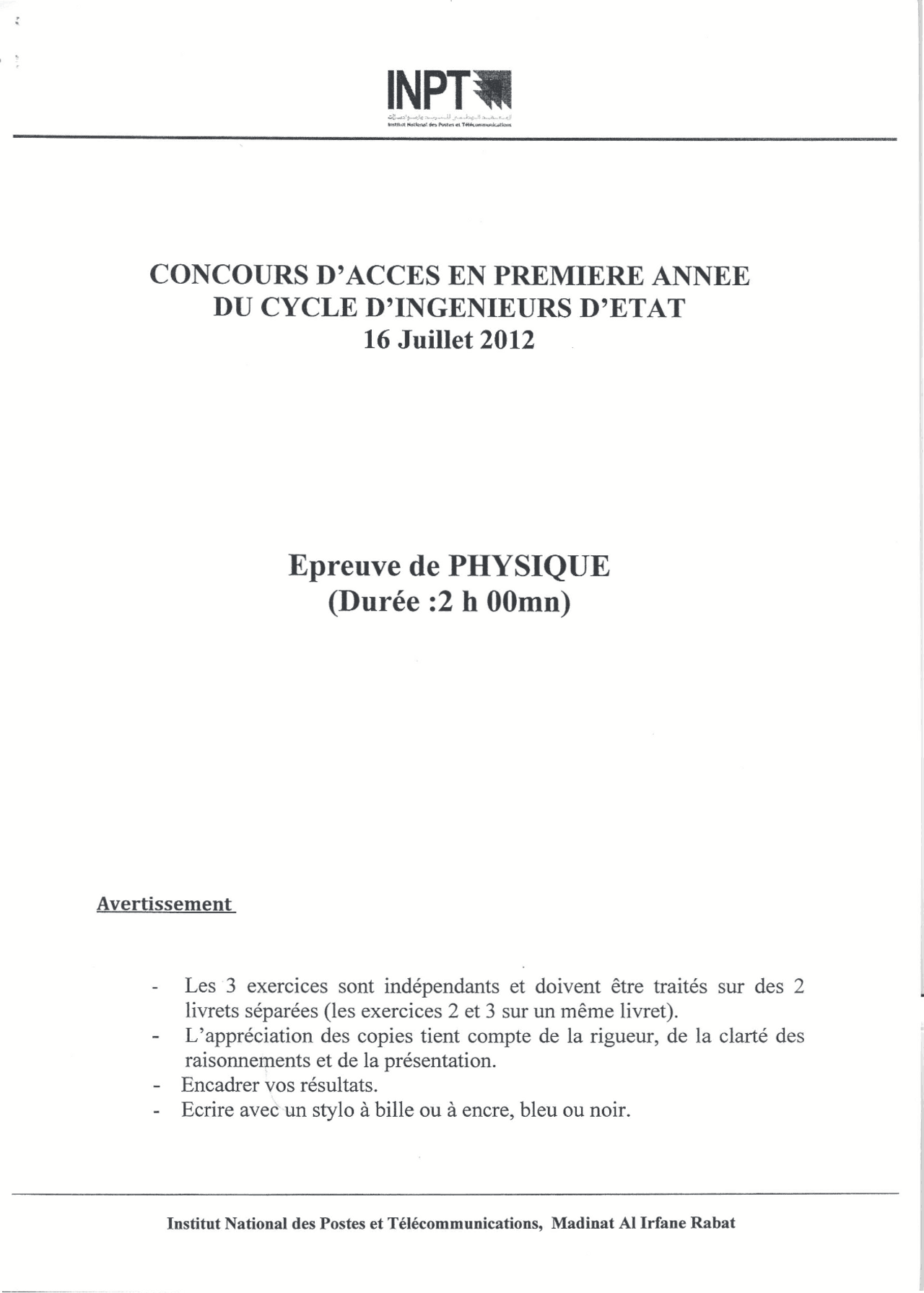

CONCOURS D'ACCES EN PREMIERE ANNEE
DU CYCLE D'INGENIEURS D'ETAT
16 Juillet 2012
Epreuve de PHYSIQUE
(Durée :2 h OOmn)
Avertissement
LesB exercices sont indépendants et doivent être traités sur des 2 livrets séparées (les exercices 2 et 3 sur un même livret). L'appréciation des copies tient compte de la rigueur, de la clarté des raisonnements et de la présentation.
- Encadrer vos résultats.
- Ecrire avec un stylo à bille ou à encre, bleu ou noir.
Institut National des Postes et Télécommunications, Madinat Al Irfane Rabat
On considère un condensateur (Fig.1) plan d'épaisseur b = 1mm dont les armatures sont des disques de rayon a = 20 cm. On utilise un système de coordonnées cylindriques (z, r,
- d'origine 0 au centre du condensateur. L'axe z'Oz, qui est l'axe du condensateur, coupe les armatures inférieure et supérieure aux points A (z = -b/2) et B(z = b/2) respectivement. On appelle intérieur du condensateur le volume cylindrique [z] < b/2, ria. L'armature inférieure porte la charge q et l'armature supérieure la charge opposée. I. Cas de l'électrostatique Dans cette question, le condensateur est isolé et à l'équilibre électrostatique.
- Justifier soigneusement pourquoi on peut considérer que le champ électrique est uniforme à l'intérieur du condensateur
Exercice 1 : Etude d'un condensateur Valeurs numériques des constantes physiques
- Vitesse de la lumière dans le vide: c = 3 10^8 ms-^1 ;
- Constante de Planck: h = 6,63 10-34 J s ;
- Charge électrique élémentaire: q = 1,6 10-19 C;
- Permittivité du vide: EO = 8,85 10-12 Fm-^1 ;
- Perméabilité du vide : ~o= 4n 10-7 Hm-^1.
....• ---+ E(z, r, 8) = E. Uz
..
,,'
Fig.l
Exprimer q en fonction de E.
- Calculer la différence de potentiel U = UA- UB entre les points A et B. On exprimera la réponse en fonction de E.
- En déduire la capacité C (valeurs littérales et numériques) du condensateur.
- Calculer l'énergie électrique du condensateur en intégrant la densité d" energie électromagnétique à l'intérieur du condensateur. On exprimera la réponse en fonction de E.
- Le champ électrique maximum possible dans l'air est Em= 3 10^6 Vm-^1. Au delà l'air est ionisé et devient conducteur par décharges. Quelle est numériquement l'énergie électrique maximum qui peut être emmagasinéedans le condensateur? Que vaut alors la différence de potentiel U?
II. Régime variable quasistationnaire A partir de maintenant on considère un régime variable tel que:
- le champ électromagnétique varie sinusoïdalement avec la pulsation w ;
- la répartition des charges et des courants dans les armatures du condensateur est invariante dans la symétrie par rapport à tout plan contenant l'axe z'Oz. Le champ électrique, à l'intérieur du condensateur, est donné approximativement par:
E = A cos(wt) Uz où A = 1000Vm-^1 est une constante.
- Le condensateur fait partie d'un circuit électrique. Les fils électriques du circuit reliés au condensateur sont situés le long de z'A et Bz sur la figure 1. Ils sont parcourus par un courant d'intensité I(t) qui est la même en tous points des fils (approximation du régime quasistationnaire). L'orientation choisie pour mesurer I(t) est indiquée par une flèche sur le fil Bz.
Déterminer l'intensité I(t) en fonction de A et w.
Dl et D2, en équilibre thermique avec le milieu extérieur dont on souhaite mesurer la température T (température absolue, exprimée en oK avec 1°k= 1°C+273), sont parcourus respectivement par les courants d'intensité:
il = IoCT)exp (fJ ~1) et iz = IoCT)exp (fJ ~). Le coefficient Io(T) positif ne dépend que de la
température et 13 est une constante.
- Donner la relation entre les tensions u, UI et U2.
- Exprimer, en fonction de 13, u et T, le rapport il/i2.
- Etablir, en fonction de 13, RA,RBet T, l'expression de la tension u.
4) Montrer que le potentiel VA du point A peut s'exprimer en fonction de e, R, RBet u.
5) En déduire l'expression littérale de la fonction V A(T).
6) Tracer l'allure de la courbe V A(T), si RB>RA.
- Application numérique: 13 = 5,80x10^3 KV-I; e= 10,0 V; RA= lO,OkO, RB=20,OkO.
a) Quelle valeur numérique donner à R pour qu'à T = 273 K (O°C), la tension VA s'annule?
b) En déduire, dans ce cas, l'expression numérique de la tension VA, en fonction de T.
II De la sonde au capteur de température
Afin d'obtenir un capteur capable de fournir une tension de sortie Usproportionnelle à la température
absolue T, à raison de 1 volt pour 10° Kelvins, la tension VA est amplifiée grâce à un dispositif
employant un second amplificateur Opérationnel idéal, en fonctionnement linéaire et des résistances. (figure 6)
t;
r-·· !D~
OC) [>
1 c
- a: 1 Dl (^) R Us L."M_.. il (^) iJ.
A
B
»>7» Figure 6
- Le branchement du second amplificateur opérationnel, au montage initial modifie-t-il le
potentiel V A du Circuit de la partie l?
2) Exprimer en fonction de Reet RD,l'amplification en tension G = US/VA.
- Application numérique: Re= 1ko. a) OCalculer G nécessaire à l'obtention d'une tension de sortie Us proportionnelle à la température absolue T, à raison 1 volt pour 10° Kelvins, ce qui correspond à ~~ =0,10. b) En déduire la valeur numérique qu'i faut imposer à la résistance RD. c) Un voltmètre électronique indique us= 1,90V. Quelle est la valeur de la température T ainsi mesurée.
