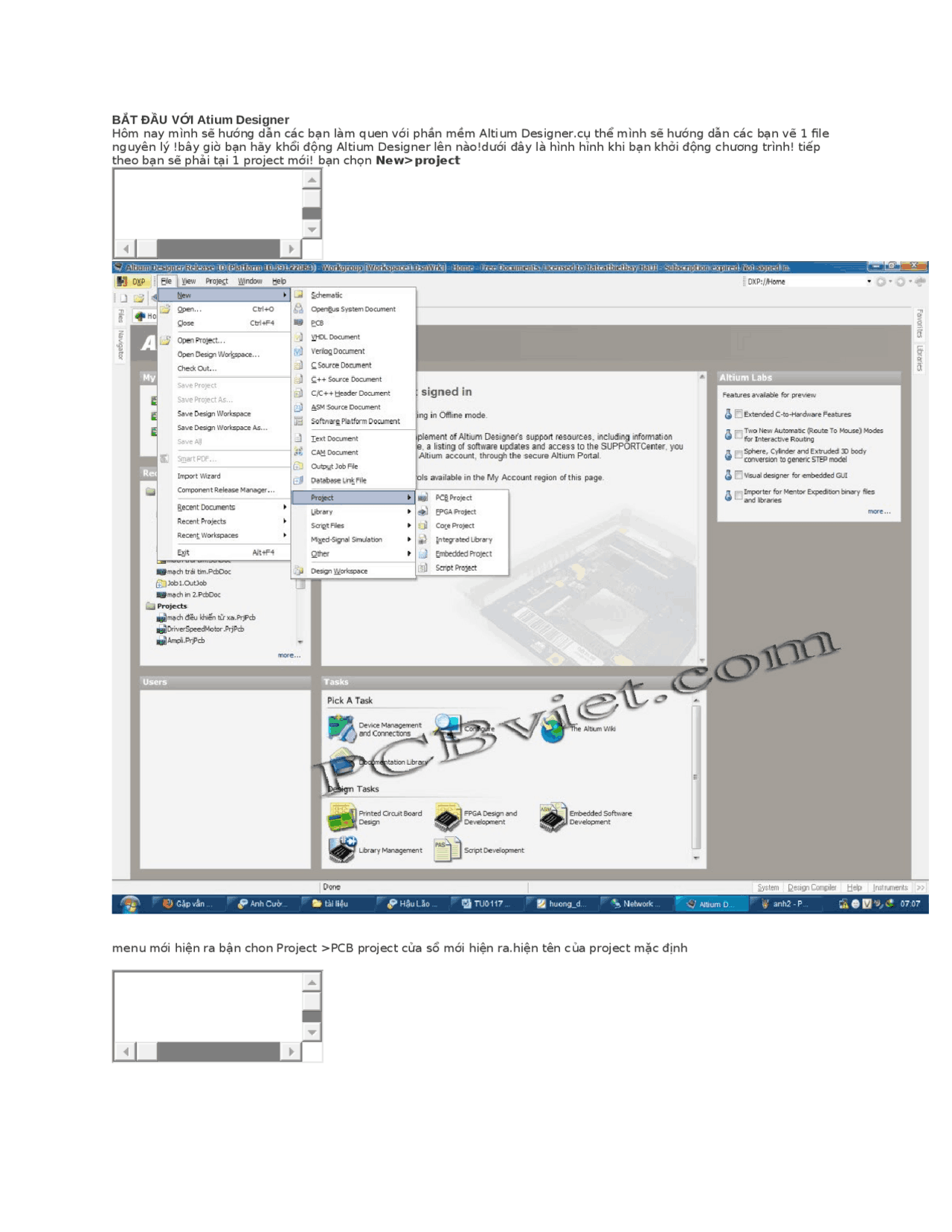

BẮT ĐẦU VỚI Atium Designer Hôm nay mình sẽ hướng dẫn các bạn làm quen với phần mềm Altium Designer.cụ thể mình sẽ hướng dẫn các bạn vẽ 1 file nguyên lý !bây giờ bạn hãy khổi động Altium Designer lên nào!dưới đây là hình hỉnh khi bạn khởi động chương trình! tiếp theo bạn sẽ phải tại 1 project mới! bạn chọn New>project menu mới hiện ra bận chon Project >PCB project cửa sổ mới hiện ra.hiện tên của project mặc định
sau khi được như hỉnh trên bạn click chuột phải vào project đó chọn Add new to project =>schematic sẽ được của sổ như sau
để chọn lại kich thước file schematic .trên tap sheet option có ô standard styles (kich thước ) bạn có thể chọn kích thước nào tùy vào mạch bạn cần vẽ và yêu cầu của mạch bây giờ chúng ta sẽ bắt đầu Design............. ở bài này tôi sẽ hướng dẫn các bạn vẽ 1 mạch nguyên lý Đa Hài tự dao động!1 mạch rất rất cơ bản mà ai ai học điện tử cũng biết dưới đây là file ảnh nguyên lý!
có 2 thư viện chủ đạo mà chúng ta dùng là Miscellaneous Connectors và Miscellaneous Devices bây giờ ta sẽ tiến hành lấy linh kiện bắt đầu với tran npn nhé! để lấy tran nói riêng và 1 số linh kiện khác ta sẽ chọn thư viện Miscellaneous Devices ta gõ tên linh kiện cần tim vào ô bên dưới của thư viện! key word là: 2n3904 đói với tran ngược và 2n3906 với tran thuận sau khi đánh tên cần tim nếu có thì kết quả sẽ hiện lên ở bảng bên dưới nhiệm vụ của chúng ta bây giờ là chọn linh kiện từ bảng kết quả đó sau khi chọn được linh kiện ưng ý rồi ta sẽ nhấc nó ra khung thiết kế bằng cách click vào place ??????(???=tên linh kiên)
Lần lượt làm như vậy với các linh kiên khác bằng từ khóa tôi đã viết kèm theo danh sách link kiện ở trên dưới đây là hình ảnh minh họa
sau khi lấy hết linh kiện cần thiết cho mạch trên rồi ta sẽ tiến hành bước tiếp theo là sắp xếp và kết nối dây trong mạch sẽ có 1 số linh kiện xuất hiện nhiều lần cụ thể trong mạch này transistor 2 con và điện trở +tụ nhưng ở đây ta chỉ lấy mỗi linh kiện 1 con nhưng không sao tôi sẽ hướng dẫn các bạn 1 cách lấy linh kiện rất hay! đó là giử Shift +giữ kéo chuột vào linh kiện cần lấy thêm ra 1 chỗ trống ta sẽ được linh kiện mới giống y hệt linh kiện cũ để chỉnh thông số và tên linh kiện các bạn có thể click 2 đúp vào linh kiện đó hoặc khi chúng ta lấy linh kiện ra khởi thủ viên (chưa đặt linh kiện xuống ) ta nhấn phím TAP 1 bảng tùy chọn sẽ hiện ra
khi sắp xếp theo đúng nguyên lý rồi ta sẽ đi dây bằng cách bấm phím P>chọn wire(short cut PW)
nếu bạn đã từng vẽ với các phần mềm vẽ mạch khác như orcad hay proteus thì công việc này khá quen thuộc rồi đúng không. Note :khi bạn nối các link kiện với nhau trương hợp 4 dây nói với nhau mà không hiện dấu chấm(biểu hiện đã nối) bạn phải sữa bằng cách nhấn P sau đó chọn Manual Junction sau đó đặt vào vị trí không nối.
nếu mạch chúng ta vẽ không có lỗi thì sẽ không có thông báo gì ngược lại sẽ báo như sau
error:là có lỗi và chúng ta sẽ clicl dúp vào đó nó sẽ chỉ cho chúng ta chỗ có lỗi và bây giờ có sủa được lỗi đó không tùy thuộc vào kinh nghiệm vẽ mạch và IQ của mỗi người khi sửa xong lỗi đó ta tiếp tục kiểm tra tiếp nếu vẫn còn lỗi ta phải sửa bằng hết thì thôi không nó sẽ ảnh hướng đến quá trình vẽ mạch in và làm mạch. Trên đây là sơ bộ quá trình vẽ 1 mạch nguyên lý .Tôi hy vọng rằng với sự chia sẻ của tôi các bạn có thể dần vẽ được 1 file nguyên lý tương tự.lần đầu tiên viết bài hướng dẫn chắc chắn không tránh khỏi dự thiếu sót và sai sót mong các bạn góp ý để 4rum ngày càng trở lên phát triển và thịnh vượng! mọi chi tiết xin liên hệ
