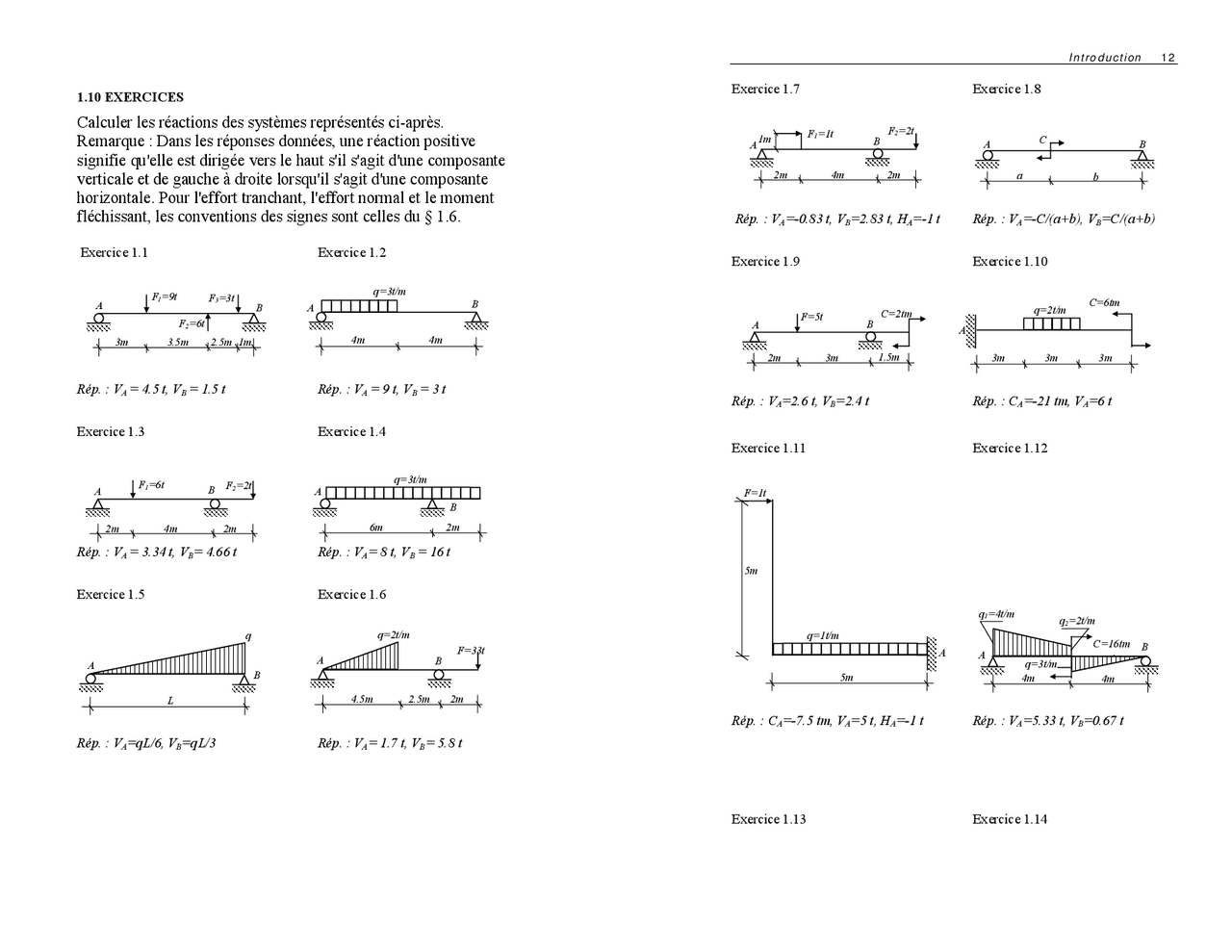

1.10 EXERCICES
Calculer les réactions des systèmes représentés ci-après.
Remarque : Dans les réponses données, une réaction positive
signifie qu'elle est dirigée vers le haut s'il s'agit d'une composante
verticale et de gauche à droite lorsqu'il s'agit d'une composante
horizontale. Pour l'effort tranchant, l'effort normal et le moment
fléchissant, les conventions des signes sont celles du § 1.6.
Exercice 1.1 Exercice 1.2
Rép. : VA = 4.5 t, VB = 1.5 t Rép. : VA = 9 t, VB = 3 t
Exercice 1.3 Exercice 1.4
Rép. : VA = 3.34 t, VB= 4.66 t Rép. : VA= 8 t, VB = 16 t
Exercice 1.5 Exercice 1.6
Rép. : VA=qL/6, VB=qL/3 Rép. : VA= 1.7 t, VB= 5.8 t
