PADRÕES DE CABEAMENTOS DE REDE ETHERNET 10/100 –
Padrão UTP
Como Colocar o Cabo de Rede no Conector RJ
O Ato de colocar o cabo de rede no conector RJ45 se chama “ CRIMPAR ” que na verdade vem da palavra inglesa “ Crimp ”, nós como bons brasileiros acrescentamos o “ AR ”

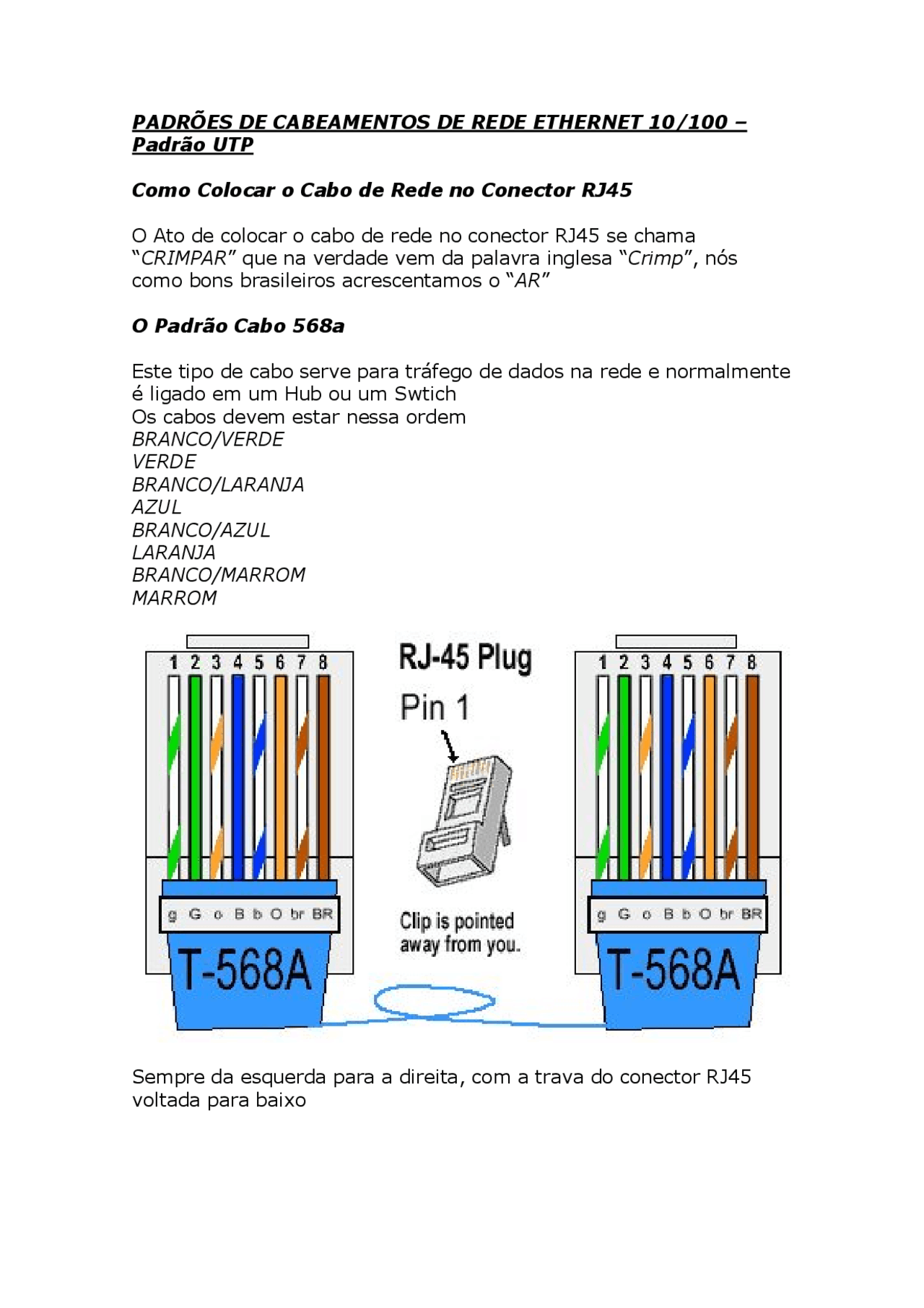

O Padrão Cabo 568a
Este tipo de cabo serve para tráfego de dados na rede e normalmente é ligado em um Hub ou um Swtich Os cabos devem estar nessa ordem BRANCO/VERDE VERDE BRANCO/LARANJA AZUL BRANCO/AZUL LARANJA BRANCO/MARROM MARROM
Sempre da esquerda para a direita, com a trava do conector RJ voltada para baixo
O Padrão Cabo 568b
Este tipo de cabo serve para o tráfego de dados e voz pela rede e também é ligado em um hub ou um Swtich Os cabos devem estar nessa ordem RJ 45 com a trava voltada para baixo. BRANCO/LARANJA LARANJA BRANCO/VERDE AZUL BRANCO/AZUL VERDE BRANCO/MARROM MARROM
O Cabo Crossover Este tipo de cabo é usado quando se é ligado os micros diretamente pela placa de rede dispensando o uso do Hub ou Swtich Os cabos devem estar nesta ordem Em uma das pontas vc deve colocar o padrão 568a e na outra o padrão 568b
Lembrando que para finalizar o processo você deverá usar um alicate próprio para “Crimpar” seu cabo
