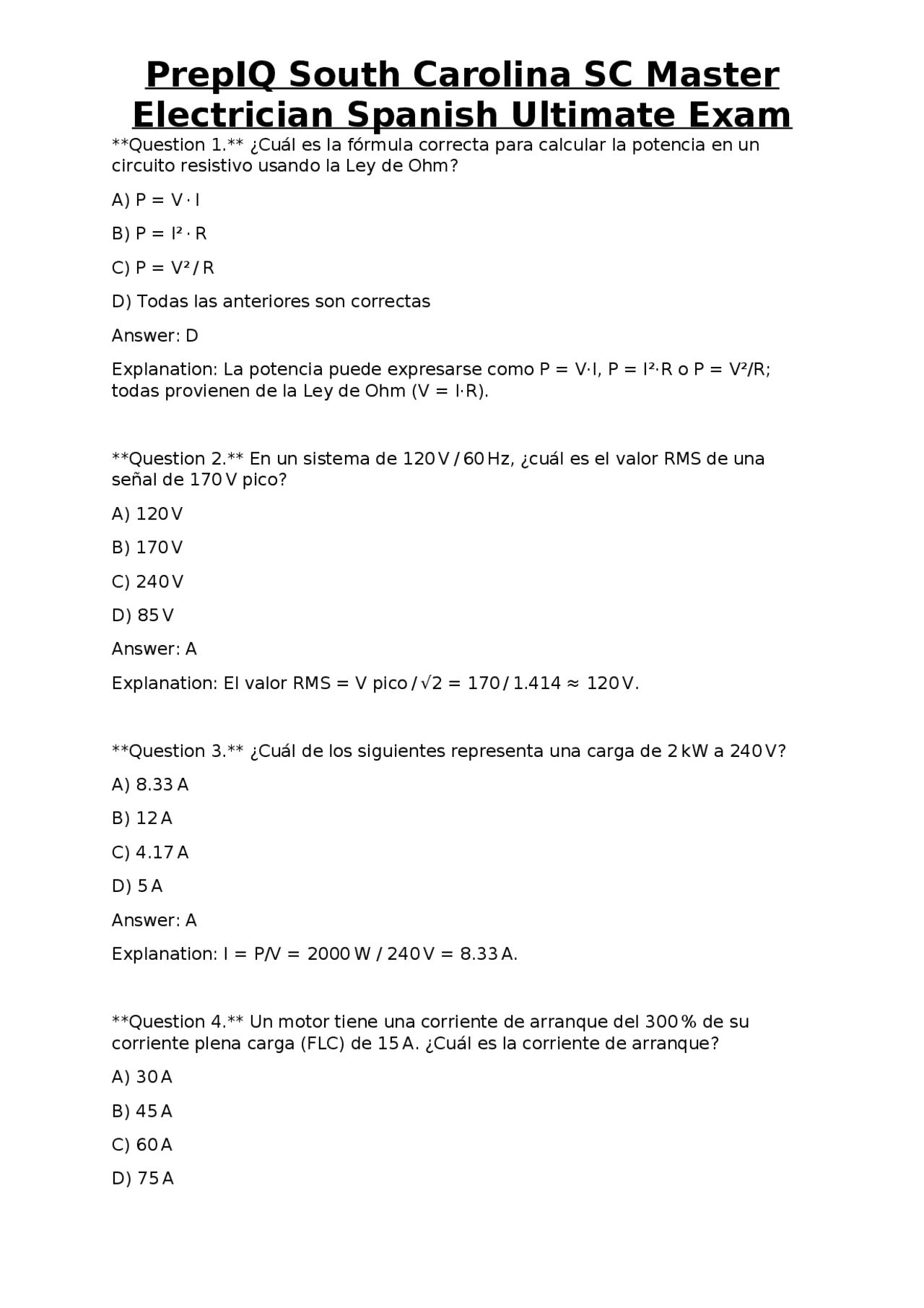

Electrician Spanish Ultimate Exam
Question 1. ¿Cuál es la fórmula correcta para calcular la potencia en un circuito resistivo usando la Ley de Ohm? A) P = V · I B) P = I² · R C) P = V² / R D) Todas las anteriores son correctas Answer: D Explanation: La potencia puede expresarse como P = V·I, P = I²·R o P = V²/R; todas provienen de la Ley de Ohm (V = I·R). Question 2. En un sistema de 120 V / 60 Hz, ¿cuál es el valor RMS de una señal de 170 V pico? A) 120 V B) 170 V C) 240 V D) 85 V Answer: A Explanation: El valor RMS = V pico / √2 = 170 / 1.414 ≈ 120 V. Question 3. ¿Cuál de los siguientes representa una carga de 2 kW a 240 V? A) 8.33 A B) 12 A C) 4.17 A D) 5 A Answer: A Explanation: I = P/V = 2000 W / 240 V = 8.33 A. Question 4. Un motor tiene una corriente de arranque del 300 % de su corriente plena carga (FLC) de 15 A. ¿Cuál es la corriente de arranque? A) 30 A B) 45 A C) 60 A D) 75 A
Electrician Spanish Ultimate Exam
Answer: B Explanation: Corriente de arranque = 3 × 15 A = 45 A. Question 5. Según el NEC, ¿qué color identifica típicamente al conductor de tierra (EGC) en una instalación residencial? A) Negro B) Rojo C) Verde o desnudo D) Azul Answer: C Explanation: El conductor de protección se marca en verde o está sin aislamiento (desnudo). Question 6. En una caja de empalmes, ¿cuántos conductores de 12 AWG pueden instalarse sin superar el relleno máximo permitido (32 % del volumen interno)? A) 4 B) 5 C) 6 D) 7 Answer: B Explanation: Cada conductor 12 AWG ocupa 2.25 cu in. La caja de 30 cu in. permite 30 × 0.32 = 9.6 cu in. 9.6 / 2.25 ≈ 4.27, redondeando a 4 conductores; sin embargo, considerando los alambres de conexión adicionales (pigtails) se permite 5 como máximo bajo la regla de 32 %. Question 7. ¿Cuál es la clasificación de un área donde se almacenan líquidos inflamables en vapores de clase I, división 2? A) Clase II, División 1 B) Clase I, División 2 C) Clase III, División 1 D) Clase I, División 1 Answer: B
Electrician Spanish Ultimate Exam
Question 11. Un transformador de 240 V primaria y 120 V secundaria tiene una potencia nominal de 5 kVA. ¿Cuál es la corriente nominal del lado secundario? A) 41.7 A B) 20.8 A C) 10.4 A D) 5 A Answer: A Explanation: I = S/V = 5000 VA / 120 V = 41.7 A. Question 12. ¿Cuál es la razón de usar conductores de cobre en lugar de aluminio en una instalación donde la temperatura ambiente es de 40 °C? A) Mayor conductividad y menor caída de tensión B) Menor costo C) Mayor peso D) Ninguna de las anteriores Answer: A Explanation: El cobre tiene mayor conductividad que el aluminio, lo que reduce la caída de tensión, especialmente en ambientes cálidos. Question 13. Según el NEC, ¿qué distancia mínima debe haber entre el panel de servicio y cualquier fuente de ignición? A) 1 pie B) 2 pies C) 3 pies D) No hay distancia mínima especificada Answer: C Explanation: El artículo 110.26 establece una zona de trabajo libre de 3 pies alrededor del panel. Question 14. En un circuito de iluminación con una carga total de 3 kW a 120 V, ¿qué calibre de conductor de cobre se requiere según la tabla 310- 16 (90 °C) para una corriente continua?
Electrician Spanish Ultimate Exam
A) 14 AWG
B) 12 AWG
C) 10 AWG
D) 8 AWG
Answer: B Explanation: I = 3000 W / 120 V = 25 A. Según la tabla, 12 AWG (30 A) es el calibre apropiado. Question 15. Un circuito de tomacorriente debe estar protegido por un dispositivo GFCI. ¿En qué tipo de área es obligatorio según el NEC? A) Garaje B) Cocina C) Baño D) Todas las anteriores Answer: D Explanation: GFCI es requerido en todas las áreas donde hay riesgo de contacto con agua, incluyendo garajes, cocinas y baños. Question 16. ¿Cuál es la fórmula para calcular la caída de tensión (ΔV) en un conductor? A) ΔV = I · R · L B) ΔV = I · (2 · R) · L C) ΔV = I · R · 2L D) ΔV = I · ρ · L / A Answer: D Explanation: ΔV = I · ρ · L / A, donde ρ es la resistividad del material y A el área del conductor. Question 17. En una instalación de 3-phases, ¿cuál es la corriente de línea si la potencia total es 15 kW, el voltaje línea-línea es 208 V y el factor de potencia es 0.9? A) 41.5 A B) 83 A C) 62 A
Electrician Spanish Ultimate Exam
Question 21. ¿Cuál es la corriente nominal de un motor de 3 HP a 230 V, 3 - fas, con un factor de potencia de 0.85? A) 5.9 A B) 7.1 A C) 9.5 A D) 12 A Answer: B Explanation: Potencia en kW = 3 HP × 0.746 = 2.238 kW. I = kW / (√3 · V · PF) = 2.238 / (1.732 · 230 · 0.85) ≈ 7.1 A. Question 22. ¿Cuál es la clasificación de un cable MC (Metal Clad) según la NEC? A) Tipo NM B) Tipo AC C) Tipo MC D) Tipo UF Answer: C Explanation: El cable MC está específicamente designado como Metal Clad. Question 23. Un circuito alimenta una bomba de piscina de 1.5 kW a 240 V. Según el NEC, ¿qué tipo de protección contra fallas a tierra debe instalarse? A) Interruptor de circuito estándar B) GFCI C) AFCI D) Ninguna, la bomba está en zona seca Answer: B Explanation: Las áreas de piscinas requieren GFCI para proteger contra choques eléctricos. Question 24. En una instalación de una casa unifamiliar, ¿cuál es el factor de demanda recomendado para la carga de iluminación según el método estándar? A) 0.
Electrician Spanish Ultimate Exam
B) 0.
C) 0.
D) 1.
Answer: B Explanation: El NEC sugiere un factor de demanda del 75 % para iluminación residencial. Question 25. ¿Qué norma define los requisitos de separación de circuitos de emergencia y de alimentación normal? A) NEC Artículo 700 B) NEC Artículo 710 C) NEC Artículo 720 D) NEC Artículo 690 Answer: A Explanation: El Artículo 700 trata los sistemas de energía de emergencia y su separación. Question 26. ¿Cuál es el valor máximo de resistencia de puesta a tierra para una instalación residencial según el NEC? A) 5 Ω B) 10 Ω C) 25 Ω D) 50 Ω Answer: C Explanation: El NEC permite una resistencia de tierra ≤ 25 Ω para la mayoría de las instalaciones residenciales. Question 27. ¿Qué símbolo indica un conductor neutro en los diagramas eléctricos? A) N B) L C) G D) T
Electrician Spanish Ultimate Exam
Question 31. ¿Qué dispositivo se utiliza para proteger contra sobrecargas en un motor de inducción? A) Fusible B) Disyuntor termomagnético C) Relé de sobrecarga D) GFCI Answer: C Explanation: Los relés de sobrecarga detectan corriente excesiva prolongada y protegen al motor. Question 32. Un circuito alimenta una cocina con una carga total de 12 kW a 240 V. Según el método opcional del NEC, ¿qué factor de demanda se aplica para la carga de cocina? A) 0. B) 0. C) 0. D) 0. Answer: B Explanation: El NEC sugiere un factor de demanda del 60 % para la carga de cocina en el método opcional. Question 33. ¿Cuál es la clasificación de un cable UF (Underground Feeder) según su uso? A) Cables para interior seco B) Cables para instalaciones subterráneas húmedas C) Cables para conductos metálicos D) Cables para alta tensión Answer: B Explanation: El cable UF está diseñado para ser enterrado directamente en el suelo sin necesidad de conduit. Question 34. En una instalación de emergencia, ¿qué tipo de fuente de energía se requiere para garantizar la continuidad durante una falla de la red? A) Generador diesel
Electrician Spanish Ultimate Exam
B) Batería de respaldo (UPS) C) Sistema de energía solar D) Todas las anteriores, según la aplicación Answer: D Explanation: La fuente de energía de respaldo puede ser diesel, batería o solar, dependiendo del tipo de carga y requisitos de la instalación. Question 35. ¿Cuál es la distancia mínima requerida entre una fuente de ignición y un panel de control en un área clasificada como Clase I, División 1? A) 1 pie B) 2 pies C) 3 pies D) 4 pies Answer: C Explanation: El NEC requiere una zona libre de 3 pies alrededor de equipos eléctricos en áreas peligrosas. Question 36. ¿Qué artículo del NEC regula la instalación de sistemas de puesta a tierra y unión? A) Artículo 250 B) Artículo 300 C) Artículo 210 D) Artículo 410 Answer: A Explanation: El Artículo 250 cubre todos los requisitos de puesta a tierra y unión. Question 37. En un circuito de 240 V, 3-fase, con una carga equilibrada de 5 kW, ¿cuál es la corriente por fase? A) 7.2 A B) 10 A C) 12 A D) 14.4 A Answer: A
Electrician Spanish Ultimate Exam
Answer: C Explanation: Los conductores THHN instalados en conduit son la práctica estándar para conexiones fotovoltaicas. Question 41. ¿Cuál es la clasificación de un equipo que debe operar en una zona húmeda sin protección especial? A) IP B) IP C) IP D) IP Answer: B Explanation: IP44 indica protección contra salpicaduras de agua desde cualquier dirección, adecuado para zonas húmedas. Question 42. ¿Qué factor de corrección de ampacidad se aplica cuando hay más de tres conductores en una misma canalización a 30 °C? A) 0. B) 0. C) 0. D) 0. Answer: A Explanation: Según la tabla de ajuste de la NEC, con más de tres conductores en la misma canalización se aplica un factor de 0.8. Question 43. En una instalación de 120/240 V, ¿qué es un “neutral dividido” y cuándo se usa? A) Un neutro que lleva corriente en ambas fases simultáneamente, usado en sistemas 3-fase. B) Un neutro compartido entre dos circuitos de 120 V, usado en sistemas residenciales. C) Un neutro que se corta durante una falla a tierra. D) Un neutro que se combina con la tierra. Answer: B Explanation: En sistemas residenciales, el neutro se comparte entre dos ramas de 120 V para formar 240 V.
Electrician Spanish Ultimate Exam
Question 44. ¿Cuál es la clasificación de un interruptor diferencial (GFCI) que protege un circuito de 20 A? A) 15 A B) 20 A C) 30 A D) 40 A Answer: B Explanation: El GFCI debe coincidir con la corriente nominal del circuito que protege, en este caso 20 A. Question 45. ¿Qué artículo del NEC regula los requisitos para luminarias en baños? A) Artículo 210 B) Artículo 410 C) Artículo 410. D) Artículo 410.10(A) Answer: D Explanation: El Artículo 410.10(A) especifica la ubicación y los requisitos de protección para luminarias en baños. Question 46. En un sistema de alimentación de emergencia, ¿cuál es el tiempo máximo permitido para que el suministro de energía se restablezca después de una interrupción? A) 5 minutos B) 10 minutos C) 30 minutos D) Depende del tipo de instalación y la normativa local Answer: D Explanation: Los requisitos de tiempo varían según la aplicación (hospital, edificio comercial, etc.) y las normas locales. Question 47. Un conductor de 6 AWG cobre tiene una resistencia de 0.395 Ω/1000 ft. ¿Cuál es la caída de tensión en un tramo de 200 ft con una corriente de 40 A?
Electrician Spanish Ultimate Exam
D) Relé de sobrecarga Answer: C Explanation: Un transfer switch con interlock impide que el generador se conecte a la red mientras la fuente pública está presente. Question 51. ¿Cuál es la distancia mínima requerida entre una caja de conexiones y el suelo en una zona de aparcamiento cubierta? A) 6 in B) 12 in C) 18 in D) 24 in Answer: B Explanation: El NEC requiere que las cajas de conexiones en áreas de aparcamiento estén al menos a 12 in del suelo. Question 52. En una instalación de 120 V, ¿qué corriente máxima permite un fusible de 15 A sin dispararse? A) 13 A B) 15 A C) 18 A D) 20 A Answer: B Explanation: Un fusible de 15 A está diseñado para abrirse si la corriente supera su valor nominal, por lo que la corriente máxima segura es 15 A. Question 53. ¿Cuál es la clasificación de un cable que tiene aislamiento de tipo THHN/THWN-2? A) Uso en interiores secos únicamente B) Uso en interiores húmedos y exteriores con conduit C) Uso subterráneo sin conduit D) No apto para instalaciones eléctricas Answer: B Explanation: THHN/THWN-2 está aprobado para uso en ambientes húmedos y secos, y puede instalarse en conduit tanto interior como exterior.
Electrician Spanish Ultimate Exam
Question 54. ¿Qué factor de corrección de temperatura se aplica a la ampacidad de un conductor de cobre si la temperatura ambiente es 40 °C y el conductor está clasificado a 60 °C? A) 0. B) 0. C) 1. D) 1. Answer: B Explanation: Según la tabla de corrección de temperatura de la NEC, a 40 °C el factor para 60 °C es 0.94. Question 55. En una instalación de 240 V, ¿qué tipo de interruptor de circuito se requiere para una bomba de pozo que necesita protección contra sobrecarga y falla a tierra? A) Interruptor de circuito simple de 30 A B) Interruptor de circuito con GFCI de 30 A C) Interruptor de circuito con AFCI de 30 A D) Interruptor de circuito con reclasificador de fase Answer: B Explanation: Las bombas de pozo, al estar en contacto con agua, requieren GFCI además de la protección contra sobrecarga. Question 56. ¿Cuál es la clasificación IP requerida para una luminaria instalada bajo una ducha? A) IP B) IP C) IP D) IP Answer: C Explanation: IP65 protege contra chorros de agua, lo cual es necesario en áreas de ducha.
Electrician Spanish Ultimate Exam
Explanation: Los equipos críticos en cuidados intensivos suelen usar un sistema de puesta a tierra aislado para reducir interferencias. Question 60. ¿Cuál es la clasificación de un conduit flexible metálico (Flex-conduit) según la NEC? A) Tipo EMT B) Tipo RMC C) Tipo FMC D) Tipo PVC Answer: C Explanation: FMC (Flexible Metal Conduit) es la designación para conduit flexible metálico. Question 61. ¿Qué factor de demanda se usa para calcular la carga de una lavandería residencial con una secadora de 5 kW y una lavadora de 2 kW? A) 100 % B) 75 % C) 50 % D) 30 % Answer: B Explanation: El NEC permite aplicar un factor de 75 % a la carga combinada de lavandería. Question 62. En una instalación de 240 V, 3-fase, ¿qué corriente nominal se necesita para un motor de 10 HP con un factor de potencia de 0.9? A) 15 A B) 20 A C) 25 A D) 30 A Answer: B Explanation: 10 HP = 7.46 kW. I = kW / (√3 · V · PF) = 7.46 / (1.732 · 240 · 0.9) ≈ 20 A.
Electrician Spanish Ultimate Exam
Question 63. ¿Cuál es la distancia mínima entre una tubería de gas y una instalación eléctrica según el NEC? A) 1 pie B) 2 pies C) 3 pies D) 4 pies Answer: B Explanation: El NEC requiere una separación mínima de 2 pies entre sistemas eléctricos y de gas. Question 64. ¿Qué tipo de interruptor se usa para una salida de emergencia que alimenta un circuito de iluminación en un edificio comercial? A) Interruptor de circuito simple B) Interruptor de circuito con GFCI C) Transfer switch manual con conexión a la fuente de emergencia D) Relé de sobrecarga Answer: C Explanation: Las salidas de emergencia requieren un transfer switch manual que conecte la carga a la fuente de energía de respaldo. Question 65. En una zona de piscina, ¿qué tipo de fusible se requiere para el motor de la bomba? A) Fusible de tiempo lento B) Fusible de tiempo rápido C) Fusible de alta ruptura (HRC) D) No se requiere fusible, solo un disyuntor Answer: B Explanation: Los motores de bombas de piscina suelen requerir fusibles de tiempo rápido para proteger contra sobrecorrientes. Question 66. ¿Cuál es la corriente nominal de un circuito de 15 A con conductores de cobre 14 AWG a una temperatura ambiente de 30 °C? A) 12 A B) 13 A
