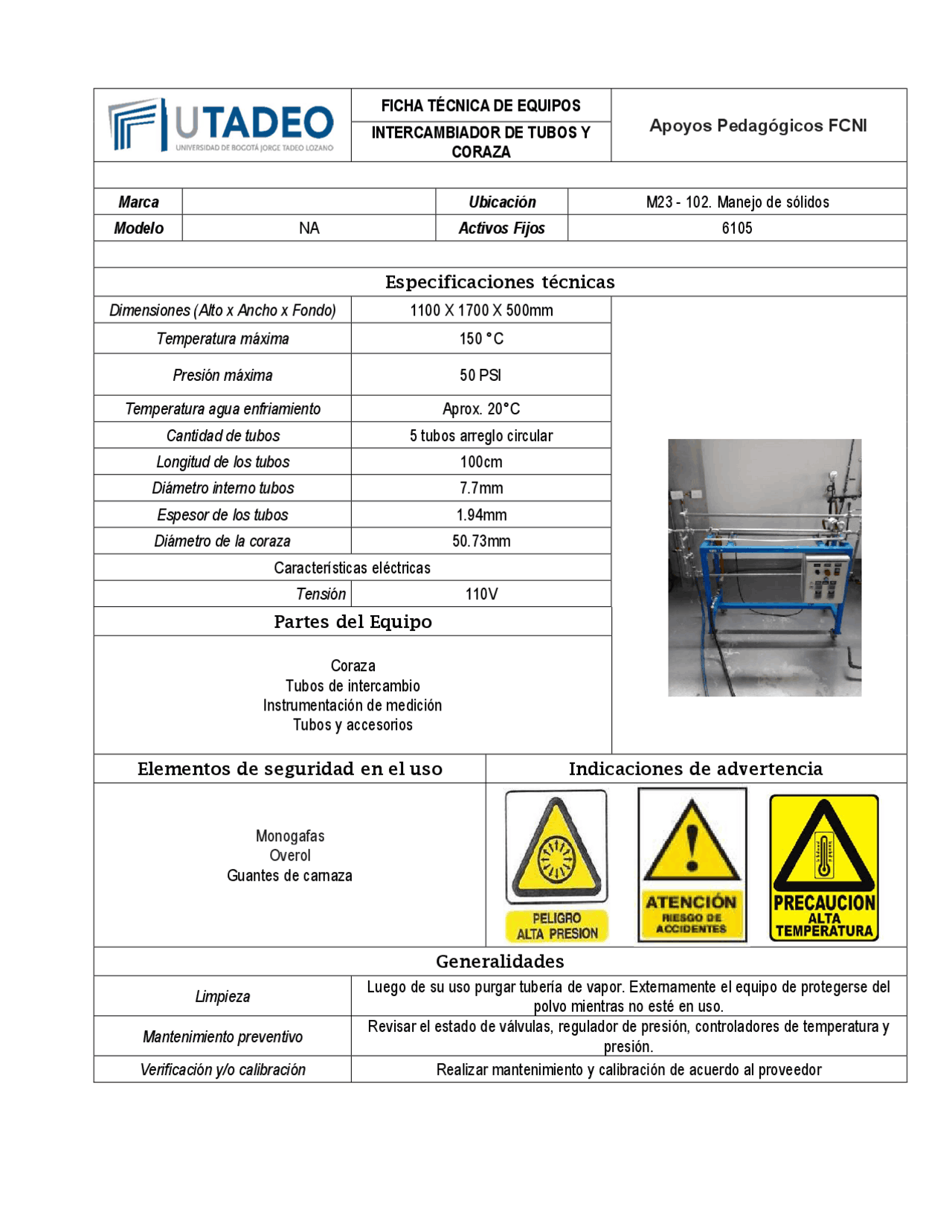

FICHA TÉCNICA DE EQUIPOS
Apoyos Pedagógicos FCNI INTERCAMBIADOR DE TUBOS Y
CORAZA
Marca Ubicación M23 - 102. Manejo de sólidos
Modelo NA Activos Fijos 6105
Especificaciones técnicas
Dimensiones (Alto x Ancho x Fondo) 1100 X 1700 X 500mm
Temperatura máxima 150 °C
Presión máxima 50 PSI
Temperatura agua enfriamiento Aprox. 20°C
Cantidad de tubos 5 tubos arreglo circular
Longitud de los tubos 100cm
Diámetro interno tubos 7.7mm
Espesor de los tubos 1.94mm
Diámetro de la coraza 50.73mm
Características eléctricas
Tensión 110V
Partes del Equipo
Coraza
Tubos de intercambio
Instrumentación de medición
Tubos y accesorios
Elementos de seguridad en el uso Indicaciones de advertencia
Monogafas
Overol
Guantes de carnaza
Generalidades
Limpieza
Luego de su uso purgar tubería de vapor. Externamente el equipo de protegerse del
polvo mientras no esté en uso.
Mantenimiento preventivo
Revisar el estado de válvulas, regulador de presión, controladores de temperatura y
presión.
Verificación y/o calibración Realizar mantenimiento y calibración de acuerdo al proveedor
PROCEDIMIENTO GENERAL PARA EL USO DEL INTERCAMBIADOR DE TUBOS Y CORAZA
- Conecte el equipo a una toma corriente que cumpla con las especificaciones.
- Asegúrese de tener la caldera prendida para contar con el vapor necesario del equipo.
- Revise que el equipo cuenta agua fría como fluido frio.
- Encienda el tablero de control para poder visualizar las temperaturas de las entradas y salidas.
- Antes de dejar pasar cualquier tipo de fluido revise las válvulas para conocer si el equipo se encuentra en paralelo
o en contracorriente.
- Una vez definida la configuración, abra el agua fría primero para evitar sobrecalentamiento del equipo.
- Abra el flujo de vapor lentamente para que se libere el agua que se encuentra en las tuberías.
- Defina cuales son los flujos que desea manejar tanto para vapor como para agua fría. Ayúdese de una probeta y
un cronometro.
- Deje que el sistema se estabilice y tome los valores de las temperaturas tanto de entrada como de salida de los
dos fluidos.
- Realice el mismo procedimiento para diferentes flujos de agua fría y vapor.
- Para realizar comparaciones entre las configuraciones cambie el sentido del agua fría y repita el procedimiento de
toma de datos de temperaturas y cambio en los flujos.
- Al finalizar cierre el flujo de vapor y deje el agua fría corriendo por el equipo un tiempo para enfriarlo.
- Ya teniendo temperaturas bajas en el equipo cierre el flujo de agua y apague el tablero de control.
- Desconecte el equipo.
