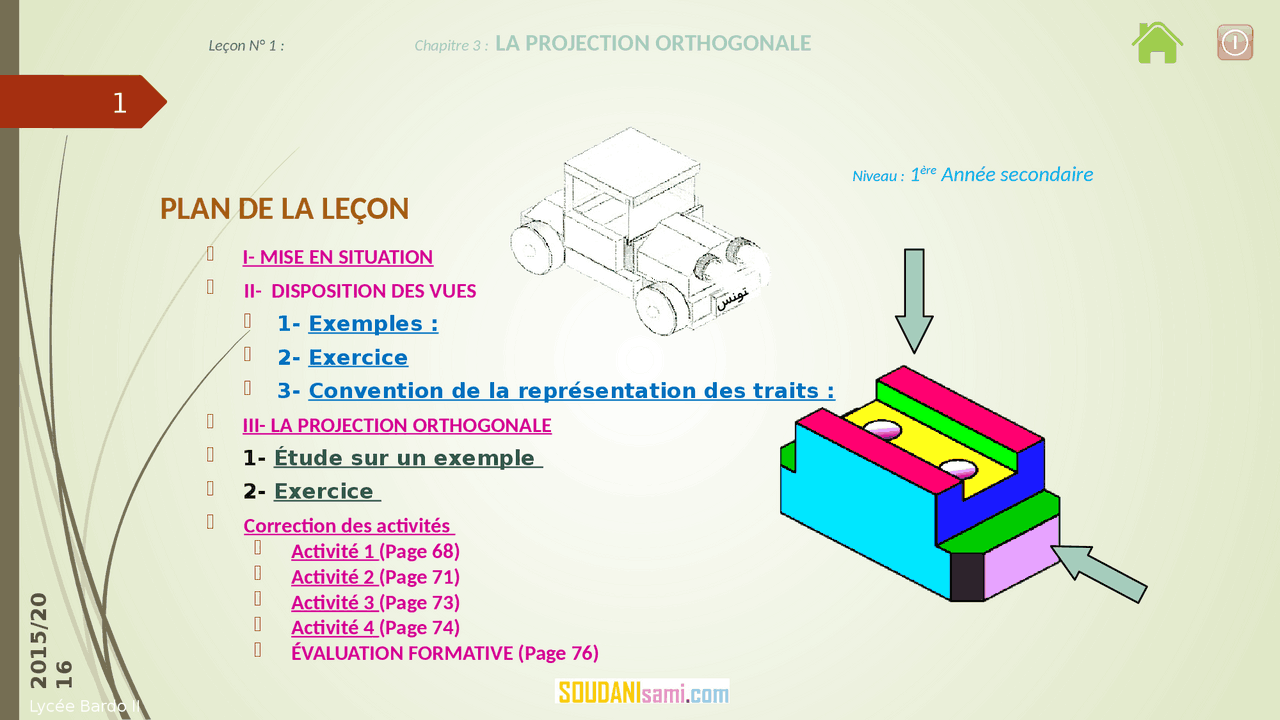

PLAN DE LA LEÇON
1 Lycée Bardo II
2 Une projection orthogonale est une projection parallèle dont le plan de projection est perpendiculaire aux rayons visuels. I- MISE EN SITUATION
4 La vue de droite: elle est située à gauche de la vue de face, L’observateur est situé à droite de la pièce. II- DISPOSITION DES VUES a partir de la vue de face on détermine les autres vues : VUE DE DROITE (^) VUE DE FACE VUE DE DESSUS La vue de dessus: elle est située au dessous de la vue de face, L’observateur est situé au dessus de la pièce.
5 La vue de Gauche: elle est située à droite de la vue de face, L’observateur est situé à gauche de la pièce. VUE DE FACE
La vue de dessous: elle est située au dessus de la vue de face, L’observateur est situé au dessous de la pièce.
Donc on obtient ainsi les 5 vues suivantes: II- DISPOSITION DES VUES a partir de la vue de face on détermine les autres vues :
7
8 3- Convention de la représentation des traits : Désignation (^) Trait Applications Arêtes et contours vus Arêtes et contours cachés Cotation et Hachures Axes et Plan de coupe Trait continu fort Trait interrompu Trait continu fin Trait mixte fin
10 Plaçant les vues obtenues sur un même plan. On obtient la disposition suivante des différentes vues de notre pièce
11 Il nous reste que de compléter les arêtes cachés On commence par tracer la charnière : Charnièr e Puis le petit perçage: Ensuite le grand perçage:
13 2) Exemple 2 :
14 2) Exemple 2 :
Vue de FACE Vue de GAUCHE Vue de DESSUS
16 2) Exemple 3 :
17 On veut représenter la projection orthogonale de cette pièce prismatique selon trois vues Choisissant tout d’abord la vue de face. III- LA PROJECTION ORTHOGONALE 2- Exercice :
Correction des activités
20
