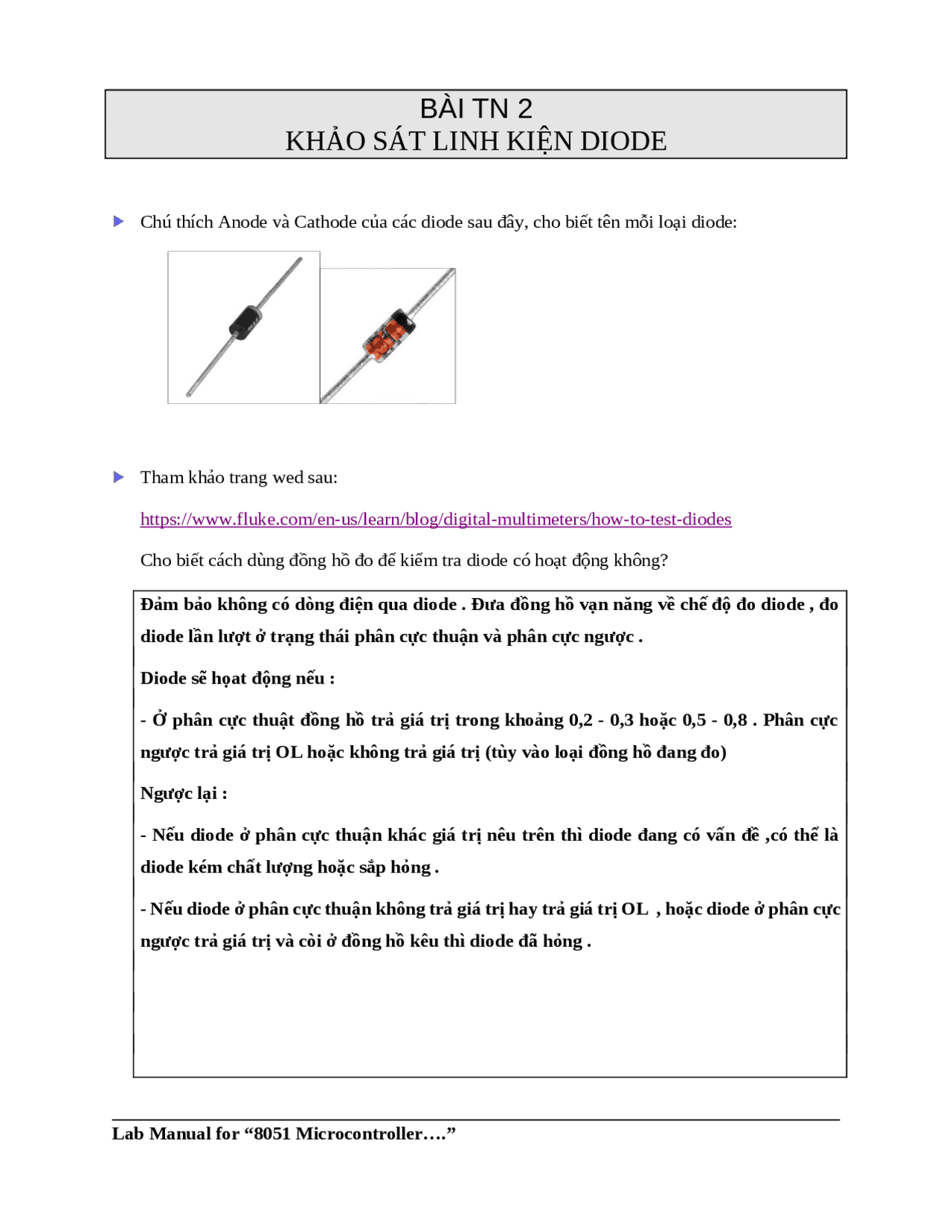

BÀI TN 2
KHẢO SÁT LINH KIỆN DIODE
Chú thích Anode và Cathode của các diode sau đây, cho biết tên mỗi loại diode: Tham khảo trang wed sau: https://www.fluke.com/en-us/learn/blog/digital-multimeters/how-to-test-diodes Cho biết cách dùng đồng hồ đo để kiểm tra diode có hoạt động không? Đảm bảo không có dòng điện qua diode. Đưa đồng hồ vạn năng về chế độ đo diode , đo diode lần lượt ở trạng thái phân cực thuận và phân cực ngược. Diode sẽ họat động nếu :
**- Ở phân cực thuật đồng hồ trả giá trị trong khoảng 0,2 - 0,3 hoặc 0,5 - 0,8. Phân cực ngược trả giá trị OL hoặc không trả giá trị (tùy vào loại đồng hồ đang đo) Ngược lại :
- Nếu diode ở phân cực thuận khác giá trị nêu trên thì diode đang có vấn đề ,có thể là diode kém chất lượng hoặc sắp hỏng.
- Nếu diode ở phân cực thuận không trả giá trị hay trả giá trị OL , hoặc diode ở phân cực ngược trả giá trị và còi ở đồng hồ kêu thì diode đã hỏng. Lab Manual for “8051 Microcontroller….”**
Tính dòng điện chạy qua điện trở. (Download và đọc datasheet của diode 1N4005 để biết điện áp phân cực, xem hình 1 trang 3 http://www.onsemi.com/pub/Collateral/1N4001-D.PDF) 1N4005 có điện áp rơi trung bình khoảng 0.93V (25℃) I = V (^) s −V (^) 1 N 4005 R
4.7 × 10
3 ≈^ 2.38^ mA Prelab for Semiconductor device Experiment Lab
Biên độ Vout là bao nhiêu? 5 − 0.7 × 2 ≈ 3.6 V Diode Zener có thể dẫn điện theo chiều thuận không? Có Tính chất nào của diode Zener được ứng dụng trong thực tế? Tính chất phân cực ngược , hay điện áp tuyết lở (còn gọi là hiệu ứng tuyết lở) - Prelab for Semiconductor device Experiment Lab
BÀI TN 2
KHẢO SÁT LINH KIỆN DIODE
Cho mạch điện sau, tính toán dòng điện điện chạy qua Zener, dòng điện qua tải RL biết Vz = 10V. DC Supply E=15V
VL
+ VR -
RL=1k
VZ
R=1k Zener Giả sử mạch không có diode Zenner suy ra dòng điện chạy trong mạch là : → I (^) m =
= 7 , 5 mA →V (^) L = I (^) m × RL = 7 , 5 V < V (^) Z → Không có dòng điện chạy qua diode Zenner , dòng điện qua tải RL là 7,5 mA Lab Manual for “8051 Microcontroller….”
