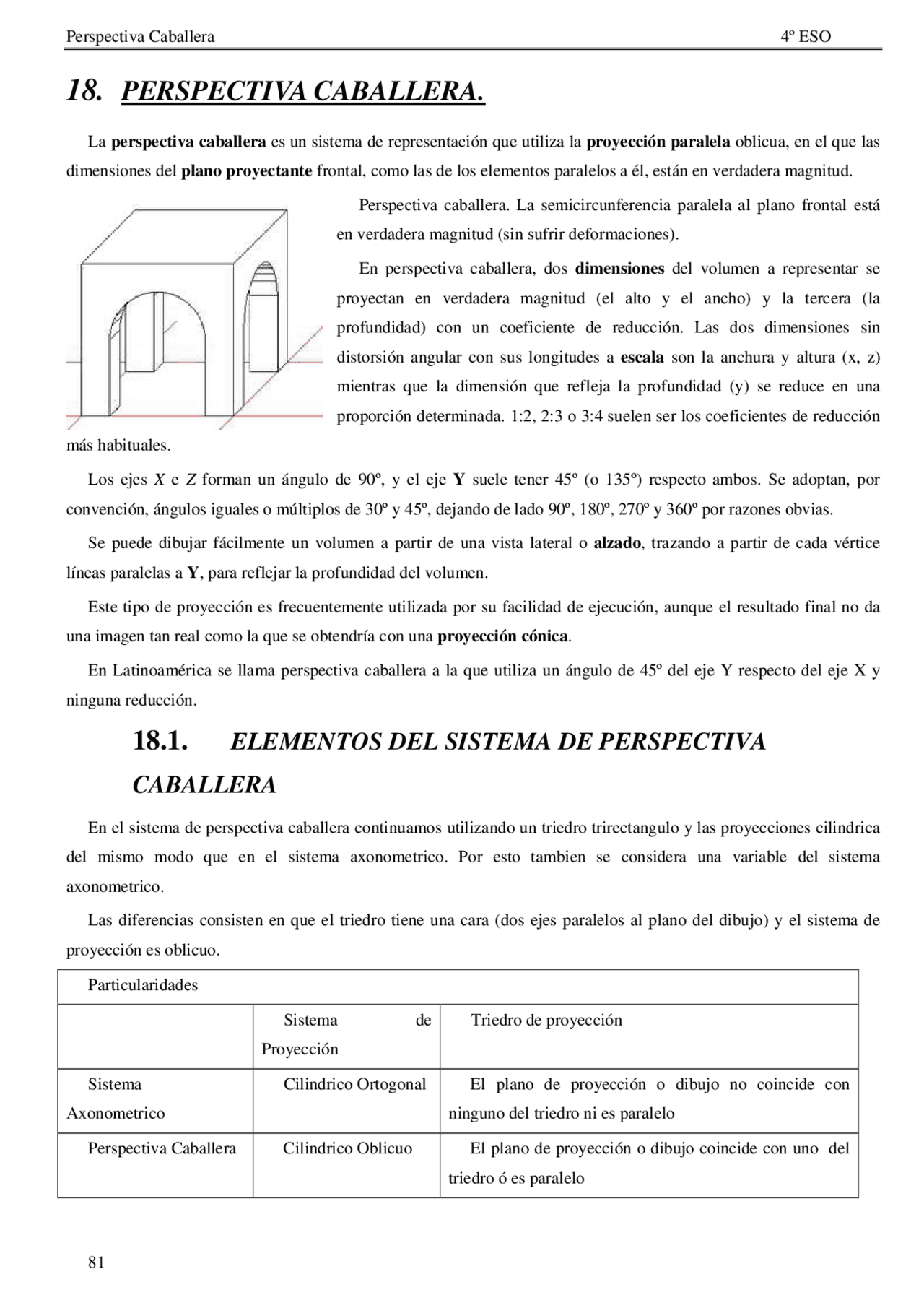

18. PERSPECTIVA CABALLERA.
La perspectiva caballera es un sistema de representación que utiliza la proyección paralela oblicua, en el que las dimensiones del plano proyectante frontal, como las de los elementos paralelos a él, están en verdadera magnitud.
Perspectiva caballera. La semicircunferencia paralela al plano frontal está en verdadera magnitud (sin sufrir deformaciones). En perspectiva caballera, dos dimensiones del volumen a representar se proyectan en verdadera magnitud (el alto y el ancho) y la tercera (la profundidad) con un coeficiente de reducción. Las dos dimensiones sin distorsión angular con sus longitudes a escala son la anchura y altura (x, z) mientras que la dimensión que refleja la profundidad (y) se reduce en una proporción determinada. 1:2, 2:3 o 3:4 suelen ser los coeficientes de reducción más habituales.
Los ejes X e Z forman un ángulo de 90º, y el eje Y suele tener 45º (o 135º) respecto ambos. Se adoptan, por convención, ángulos iguales o múltiplos de 30º y 45º, dejando de lado 90º, 180º, 270º y 360º por razones obvias.
Se puede dibujar fácilmente un volumen a partir de una vista lateral o alzado , trazando a partir de cada vértice líneas paralelas a Y , para reflejar la profundidad del volumen.
Este tipo de proyección es frecuentemente utilizada por su facilidad de ejecución, aunque el resultado final no da una imagen tan real como la que se obtendría con una proyección cónica.
En Latinoamérica se llama perspectiva caballera a la que utiliza un ángulo de 45º del eje Y respecto del eje X y ninguna reducción.
18.1. ELEMENTOS DEL SISTEMA DE PERSPECTIVA
CABALLERA
En el sistema de perspectiva caballera continuamos utilizando un triedro trirectangulo y las proyecciones cilindrica del mismo modo que en el sistema axonometrico. Por esto tambien se considera una variable del sistema axonometrico.
Las diferencias consisten en que el triedro tiene una cara (dos ejes paralelos al plano del dibujo) y el sistema de proyección es oblicuo.
Particularidades Sistema de Proyección
Triedro de proyección
Sistema Axonometrico
Cilindrico Ortogonal El plano de proyección o dibujo no coincide con ninguno del triedro ni es paralelo Perspectiva Caballera Cilindrico Oblicuo El plano de proyección o dibujo coincide con uno del triedro ó es paralelo
Por lo que el sistema de perspectiva caballera esta formado por un triedro con los planos XOY, XOZ e YOZ que les llamamos planos coordenados. Los planos se cordan dos a dos según los ejes X, Y y Z que les denominamos ejes coordenados.
Un plano del dibujo , plano del cuadro π tambien denominado plano de proyección. Este plano es paralelo a uno de los planos coordenados o coincide con el.
El sistema de proyección cilindrico oblicuo O Vértice del sistema. H Plano Horizontal (plano XOY). V Plano Vertical primero (plano XOZ). W Plano Vertical segundo (plano YOZ). π Plano del dibujo, cuadro. Vemos como quedarían los ejes en el papel, pudiendo variar el ángulo del eje Y y por lo tanto el coeficiente de reducción.
18.2. DIRECCIÓN DE PROYECCIÓN Y
COEFICIENTE DE REDUCCIÓN.
Si tomamos un punto M sobre el eje Y, lo proyectamos sobre el plano del cuadro π se obtiene el punto M’ sobre el eje Y’. Para obtener M’ debemos tener presente dos condiciones: El Ángulo (α) que forma el eje Y’ con el eje X. Ángulo que forma el plano proyectante que contiene a la dirección de proyección M-M’ con el plano H (plano XOY ). El coeficiente de reducción (Cr) que es el valor de la pendiente de MM’ respecto al plano del cuadro π. cr = OM’/OM Los ejes X y Z, al estar en el plano del cuadro π, forman un ángulo de 90º y las medidas sobre ellos están en verdadera magnitud.
El ángulo (α) y el coeficiente de reducción cr solo afectan a la proyección Y’ del eje Y perpendicular al plano del cuadro sobre el mismo y tienen que estar
definidos en cualquier perspectiva.
Ángulos más utilizados son: α= 45º; α=135º; α=210º; α=240º; α= 225º; α=315º
Coeficientes de reducción cr mas utilizados son: cr=1/2=0.5; cr=2/3=0.66; cr=3/4=0.75;
Los valores normalizados según la norma UNE 1031 son: α= 45º;
Definiciones: r Proyección directa o perspectiva del punto. r 1 Proyección horizontal del punto. r 2 Proyección vertical primera o proyección vertical del punto. r 3 Proyección vertical segunda del punto. Para que una recta este totalmente definida tan solo es necesario conocer dos de sus cuatro proyecciones obteniendo las otras dos a partir de las anteriores.
Para que un punto pertenezca a una recta es necesario que las proyecciones del punto se encuentren sobre las homónimas de la recta, es decir, A en r, A 1 sobre r 1 , A 2 en r 2 y A 3 y r 3 lo mismo que en el sistema axonométrico y diédrico.
Traza horizontal de la recta Hr : es la intersección de la recta con el plano horizontal. Se determina donde se cortan la perspectiva r y la proyección horizontal r1, o bien trazando por el punto H 3 donde r 3 corta al eje Y , la paralela al eje X hasta cortar a r , o trazando por H 2 donde r 2 corta al eje X , la paralela al eje Y hasta cortar a r. A partir de ahora la traza horizontal solamente se nombrara la proyección directa Hr.
Traza vertical de la recta Vr : es la intersección de la recta con el plano vertical. Se determina donde se cortan la perspectiva r y la proyección vertical r2, o bien trazando por el punto V 3 donde r 3 corta al eje Z , la paralela al eje X hasta cortar a r , o trazando por V 1 donde r 1 corta al eje X , la paralela al eje Z hasta cortar a r. A partir de ahora la traza vertical solamente se nombrara la proyección directa Vr.
Traza vertical segunda de la recta Wr : es la intersección de la recta con el plano vertical segundo. Se determina donde se cortan la perspectiva r y la proyección vertical segunda r3, o bien trazando por el punto W 1 donde r 1 corta al eje Y , la paralela al eje Z hasta cortar a r , o trazando por W 2 donde r 2 corta al eje Z , la paralela al eje Y hasta cortar a r. A partir de ahora la traza vertical segunda solamente se nombrara la proyección directa Wr.
Las posiciones relativas de las rectas, partes vistas y ocultas de estas es lo mismo que en el sistema axonométrico.
18.5. EL PLANO.
Los planos como en el sistema diédrico y axonométrico, quedan determinados por tres puntos que no se encuentren en línea recta, un punto y una recta, dos rectas que se cortan o dos rectas paralelas. Así mismo se representan por la intersección de este con los planos del triedro Planos axonométricos estas rectas se denominan trazas.
α 1 Traza horizontal del plano : intersección del plano α con el plano horizontal H. α 2 Traza vertical del plano (vertical primera): intersección del plano α con el plano vertical V. α 3 Traza vertical segunda del plano : intersección del plano α con el plano vertical segundo W. Solamente vamos a considerar visible el plano que se encuentra en el primer triedro.
Las trazas de un plano se cortan dos a dos en puntos de los ejes, estos puntos representan las coordenadas del plano. Para situar estas coordenadas tenemos que tener en cuenta que solamente se reduce la coordenada del eje Y.
Consideramos que el plano visto es el del 1º triedro. Para que una recta pertenezca a un plano es necesario que las trazas de la se encuentren sobre las homónimas del plano, es decir, Hr sobre α 1 , Vr en α 2 y Wr y α 3 lo mismo que en el sistema axonométrico y diédrico. De la misma manera para que un punto A pertenezca a un plano α es necesario que dicho punto pertenezca a una recta de dicho plano.
Las posiciones de los planos y demás resulta igual que en el sistema axonométrico
18.5.1. Perspectiva caballera de la circunferencia
18.5.1.1. Perspectiva de una circunferencia.
Tenemos una circunferencia de radio r conocido y centro O , situada en el plano horizontal XOY de un sistema de
perspectiva caballera del que conocemos el ángulo del eje Y y el coeficiente de reducción.
1.- Sobre los ejes X y a partir de la proyección O 2 se lleva la longitud del radio r hacia un lado y hacia otro, obteniendo los puntos A 2 y B 2 , del mismo modo aplicando el coeficiente de reducción a partir de O 3 se lleva la longitud del radio r y obtenemos los puntos C 3 y D 3.
2.- Trazamos por A 2 , O 2 y B 2 trazamos paralelas al eje Y. Por C 3 , O 3 y O 3 paralelas al eje X , formándose un paralelogramo E, F, G, H que será la perspectiva del cuadrado que contiene a la circunferencia (circunscrito) siendo A, B, C y D los puntos medios de los lados.
3.- La circunferencia en perspectiva resulta una elipse con lo que se puede trazar a mano teniendo en cuenta que es tangente a los lados del paralelogramo en los puntos medios.
18.5.1.2. Método de los ocho puntos
Si tenemos que dibujar una elipse de un tamaño suficientemente grande tenemos que determinar más puntos, para ello utilizamos el método de los ocho puntos.
