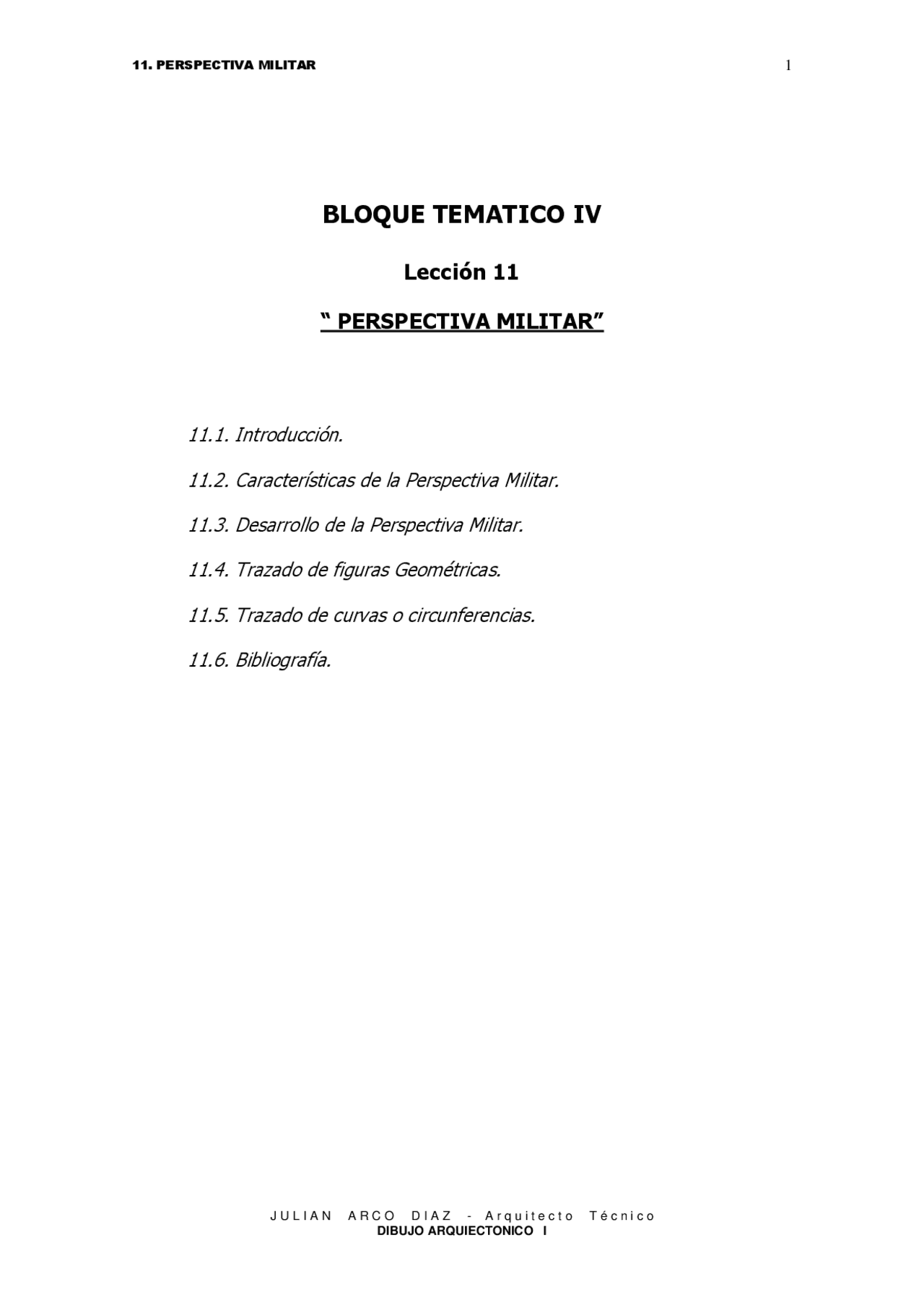

Este documento ofrece una detallada explicación sobre la perspectiva militar en dibujo arquitectónico. Aprende su introducción, características, desarrollo y cómo trazar figuras geométricas y curvas. Incluye ejercicios resueltos y una bibliografía para estudiar más.
Tipo: Monografías, Ensayos
1 / 15
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
J U L I A N A R C O D I A Z - A r q u i t e c t o T é c n i c o
J U L I A N A R C O D I A Z - A r q u i t e c t o T é c n i c o
La Perspectiva Militar es la segunda de las axonometrías oblicuas. Su nombre viene de comienzos del siglo XVI, cuando los ingenieros militares diseñaban sus fortificaciones utilizando este sistema de representación. Este método de representación es muy utilizado actualmente por las agencias inmobiliarias dado que permite ofrecer al consumidor una visión en tres dimensiones de la distribución interior de un edificio. En definitiva este tipo de representaciones dan la impresión de estar contemplando una vista aérea del objeto en tres dimensiones.
Se denomina perspectiva Militar a la proyección oblicua de un volumen realizada sobre un plano horizontal. Este plano horizontal se denomina Plano Geometral y la característica principal de esta axonometría es la de representar los planos horizontales en verdadera magnitud.
La perspectiva militar consiste por tanto en utilizar la proyección horizontal (planta) como base, es decir, podemos utilizar las plantas ortogonales, teniendo la gran ventaja de mostrar las formas de los planos horizontales en verdadera magnitud pudiendo mantener las formas circulares y poder asimismo hacer mediciones en anchura y profundidad directamente sobre la planta del objeto representado.
J U L I A N A R C O D I A Z - A r q u i t e c t o T é c n i c o
J U L I A N A R C O D I A Z - A r q u i t e c t o T é c n i c o
J U L I A N A R C O D I A Z - A r q u i t e c t o T é c n i c o
45° 45°
J U L I A N A R C O D I A Z - A r q u i t e c t o T é c n i c o
En el caso de figuras geométricas procederemos de forma similar a la metodología utilizada para la perspectiva caballera conociendo que en este caso el plano que se mantiene en verdadera magnitud sin deformación es el plano horizontal (XOY), y los planos verticales (YOZ y XOZ) sufrirán mayor o menor deformación en función de los ángulos que utilicemos en la perspectiva.
Ejercicio 1: Dados los dos volúmenes limpios en perspectiva militar el alumno deberá insertar un hexágono en verdadera magnitud en el plano horizontal y transladarlo a los planos verticales correspondientes.
J U L I A N A R C O D I A Z - A r q u i t e c t o T é c n i c o
En el caso de CURVAS O CIRCUNFERENCIAS procederemos de forma similar a la metodología utilizada para la perspectiva caballera conociendo que en este caso el plano que se mantiene en verdadera magnitud sin deformación es el plano horizontal (XOY), y los planos verticales (YOZ y XOZ) sufrirán mayor o menor deformación en función de los ángulos que utilicemos en la perspectiva.
Ejercicio 2: Dados los dos volúmenes limpios en perspectiva militar el alumno deberá insertar una circunferencia en verdadera magnitud en el plano horizontal y transladarla a los planos verticales correspondientes.
