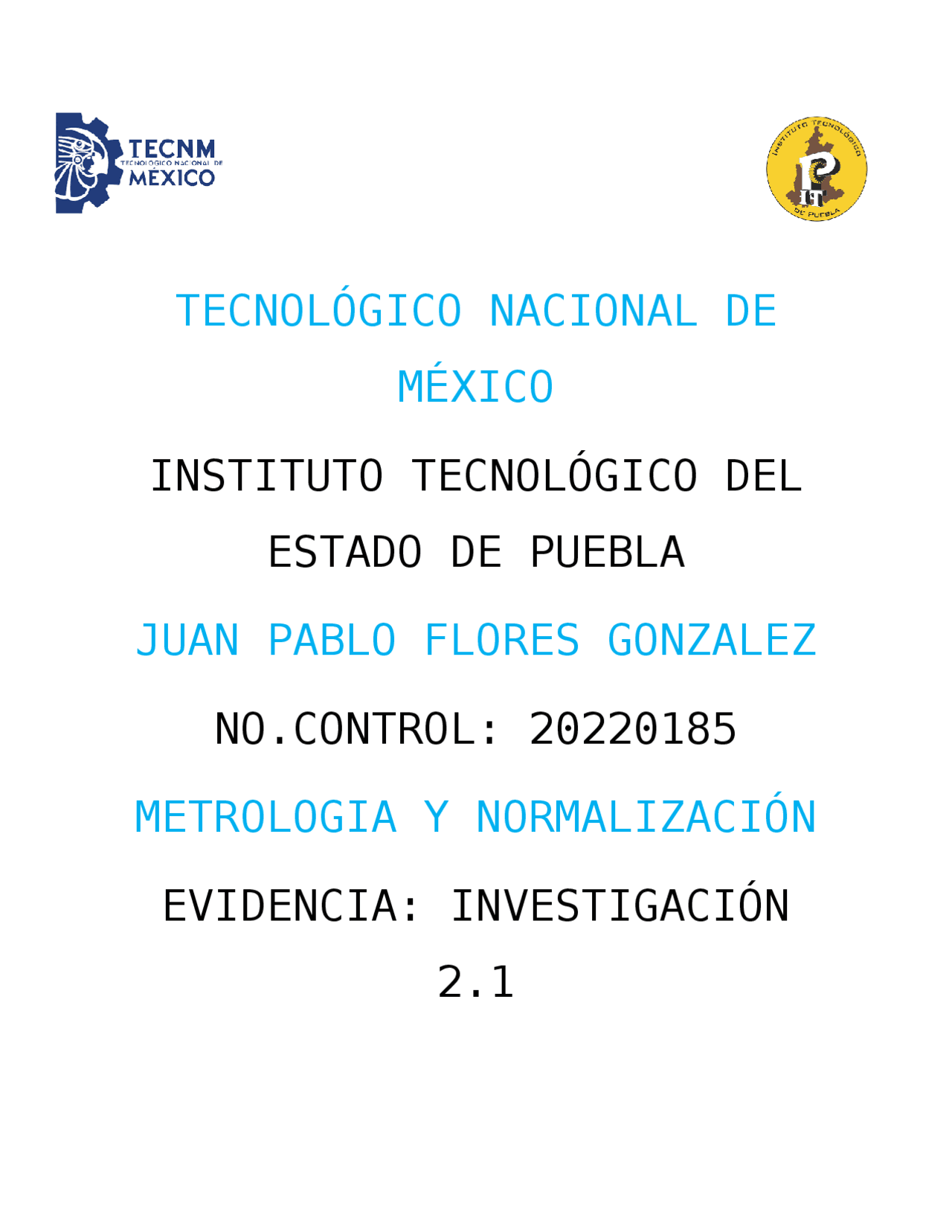

TECNOLÓGICO NACIONAL DE

MÉXICO

INSTITUTO TECNOLÓGICO DEL

ESTADO DE PUEBLA

JUAN PABLO FLORES GONZALEZ

NO.CONTROL: 20220185

METROLOGIA Y NORMALIZACIÓN

EVIDENCIA: INVESTIGACIÓN

2.1 ANTECEDENTES

2.1.1 ANTECEDENTES DE LA METROLOGÍA

La metrología (del griego μετρoν, medida yoν, medida y λoγoς, tratado) es la ciencia de la medida.oγoς, tratado) es la ciencia de la medida.oς, tratado) es la ciencia de la medida. Tiene por objetivo el estudio de los sistemas de medida en cualquier campo de la ciencia. La Metrología tiene dos características muy importantes el resultado de la medición y la incertidumbre de medida .Metrología es la ciencia que trata de las medidas, de los sistemas de unidades adoptados y los instrumentos usados para efectuarlas e interpretarlas. La Metrología en México es atendida por diversas instituciones públicas y privadas, que conforman el Sistema Metrológico Nacional. La Dirección General de Normas, además de realizar directamente actividades relacionadas con la metrología científica, industrial y legal, coordina los esfuerzos que aporta el sector público federal a dicho Sistema por medio de las instituciones que tienen alguna competencia en la materia. Las actividades que realiza son las siguientes: Autorizar el uso de unidades previstas en otros sistemas de medida (trámite SE-04-001) Aprobar el modelo o prototipo de instrumentos de medición (trámite SE-04-002). Autorizar los patrones nacionales de medición (trámite SE-04-003) Autorizar trazabilidad hacia patrones nacionales o extranjeros (trámite SE-04-004). Certificar Normas Oficiales Mexicanas a solicitud de parte (de instrumentos de medición) cuando no existe Organismo de Certificación acreditado y aprobado (trámite SE-04-005). Aprobar Laboratorios de Calibración y Unidades de Verificación de instrumentos de medición (trámite SE-04-007). Conservar los prototipos nacionales del metro y kilogramo o asignar su custodia a otras entidades para su mejor conservación. Expedir la lista de instrumentos de medición cuya verificación inicial, periódica y extraordinaria es obligatoria. Difundir el uso y aplicación del Sistema General de Unidades de Medida (NOM-008-SCFI-2002).

Posteriormente, entre el final del siglo XV y el XVIII, se consiguieron importantes avances en la astronomía, la geodesia y la medida del tiempo.

2.1.3 UNIDADES DE LONGITUD EN EPOCAS ANTIGUAS

Se encontró el más antiguo de los patrones de medición, el llamado “pie de Gudeo”, gobernador de Lagash en el año 2575 A.C. grabado en una estatua a este efecto, con sus subdivisiones, lo cual la hace aparecer como una regla graduada. Esta reliquia única se encuentra en el Museo del Louvre. Tiene dicho pié 26,45 cm y se encuentra dividido en 16 partes. En el caso de Egipto, aproximadamente en el 3000 A.C. se utilizaba un sistema decimal, pero como desconocían una notación de posición, cada signo se repetía el número de veces que correspondía al objeto medido. Se encontró un “patrón” grabado en. un cubo de mármol negro, finamente pulido y con dos trazos que separaban la distancia básica del sistema, el “codo maestro”, también llamado “auna faraónico” o “cúbito egipcio”, de 0,45m., con el cual se comparaban y calibraban las “varas” para las mediciones. Coexistían dos tipos de codos, el real” o codo grande (que correspondía a las medidas del cuerpo del Faraón) de 0,525m y el “codo pequeño” (0,450m.). De los años 1500 a 700 A.C. se han encontrado “patrones” hechos en madera dura con un fino biselado en sus extremos, al igual que marcas en piedra. En el Antiguo Testamento hay varias referencias a medidas de longitud, tales como la “Caña” de aproximadamente 3,00 m., el “Codo”, de la articulación del brazo a la punta de los dedos (0,45m), el “Palmo menor” equivalente al ancho de la mano, 7,5 cm., y el “Palmo” del pulgar al meñique de 22,5 cm. En el Nuevo Testamento, se citan siempre las unidades griegas o romanas.. Herodoto ( 484-425 A.C.), a quienes muchos consideran más un cronista que un historiador, pero cuya trascendencia es indubitable, menciona las siguientes unidades de medida, de las cuales indicamos sus equivalencias: El “Codo de 6 Palmos” que medía entre 0,45 y 0,50 m., el “Pié” equivalente a 5 palmos, 37,5 cm., la “Orgía” equivalente a 6 pies o cuatro codos, 2,00m., el “Furlong” de 201,11m., el “Estadio” (distancia a que puede arrojarse una flecha) equivalente a 180m., la “Pasaragua” de aproximadamente 5.500 m. y el “Sheno” equivalente a 60 estadios, o sea 10.800 m. Las unidades de longitud Aticas, comunes a toda la Grecia antigua, se dividían en ordinarias e itinerarias y tenían una escala de magnitudes relacionadas entre si. Entre las ordinarias, la unidad “Dedo” equivalía a 1/6 de pié y que en nuestro sistema métrico serían 0,0l m. El “Cóndilo” era el duplo del dedo, o sea 1/8 de pié, en tanto que el “Palmo” o “Doron” eran 4 dedos o sea ¼ de pié y el “Semipié” equivalía a 8 dedos (0,144m.). En esta escala venía el “Pulgar” que corresponde a 3 palmos o 6 dedos, luego el “Pié” que correspondía a 16 dedos (0,296m.), el “Puño” con valor de 2 dedos y 1 pié (0,332m.); el “Brazo” de 4 dedos y 1 pié, o 5/4 de pié ( 0,370m.), el “Codo” cuyo valor era de 1 ½ pié ,y finalmente la “Braza o Toesa” equivalente a 6 pies (1,776 m.). En las denominadas medidas itinerarias encontramos el “Paso” correspondiente a

2 ½ pies con una equivalencia en nuestro sistema actual a 0,74 m, el “Pietro” correspondiente 100 pies y el “Estadio” que eran 600 pies, o sean 177,60 m.. Los romanos daban gran importancia a las unidades de medición y se disponía de “patrones” tanto para longitud como para capacidad. Estos patrones estaban depositados en el propio Templo de Cástor y Pólux en el área central de Foro y la custodia estaba a cargo de los sacerdotes; quienes a su vez efectuaban las comprobaciones del instrumental a utilizarse. Luego y durante el Imperio Romano se encomendaba esta tarea al Prefecto de la ciudad, en tanto que durante el gobierno de Justiniano se hizo una verificación de los patrones y se trasladaron a la Iglesia de Constantinopla y se remitieron copias al Senado Romano. La unidad básica era el “Pié ”equivalente a 0,28 m y en relación a éste las otras unidades, a saber: el “Digitus” (dedo) igual a 1/16 de pié, el “Palmus” (palmo) equivalente a ¼ de pié (0, m.), el “Palmipes” 1,25 de pié, en tanto el ”Cubites” o “Ulna” (brazo) correspondía a 1,5 ,y el “Gradus” era de 2,5 pies y el “Passus” (paso) equivalía a 5 pies y la “Decempeda” o “Pértica” como su nombre lo indica correspondía a 10 pies (2,80m.). Otro múltiplo utilizado en las mediciones era el “Actus Vorsus”, que medía 120 pies y finalmente la “Mille Passus”, o simplemente “milla” cuyo valor era de 5000 passus. Es de hacer notar que algunas diferencias en las conversiones a nuestro sistema métrico, resultan del redondeo a centímetros o milímetros de las unidades menores y reiteramos que existe alguna disparidad de criterio entre los autores. Entre las más antiguas unidades Arabes que han llegado hasta nosotros, se encuentra como básica la “Crin de Camello”, 2 crines se designan como un “Grano de Cebada”, 6 granos equivalen a 1 “Dedo” y 4 dedos conforman un “Puño”, en tanto que 8 puños determinan un “Escudo”, para finalmente 4. escudos formar una “Milla”.

2.2. CONCEPTOS BASICOS

2.2.1 ¿QUÉ ES METROLOGÍA?

Metrología legal La metrología legal se ocupa de la verificación de los patrones e instrumentos de medida utilizados en las transacciones comerciales, en la salud, en la seguridad pública y en el medio ambiente. Esta rama de la metrología asegura que las partes involucradas en una medición obtengan resultados confiables dentro de los márgenes de error tolerados por la reglamentación vigente. Es de fundamental importancia para el comercio exterior ya que los países involucrados en una transacción deben medir de manera uniforme. Metrología científica También conocida como “metrología general”. “Es la parte de la Metrología que se ocupa a los problemas comunes a todas las cuestiones metrológicas, independientemente de la magnitud de

Medición: es el conjunto de operaciones que tiene por objeto determinar el valor de una magnitud. Medición: Proceso que consiste en obtener experimentalmente uno o varios valores que pueden atribuirse razonablemente a una magnitud. Medida: es la evaluación de una magnitud hecha según su relación con otra magnitud de la misma especie adoptada como unidad. Tomar la medida de una magnitud es compararla con la unidad de su misma especie para determinar cuántas veces ésta se halla contenida en aquella. Precisión de medida (precisión): Proximidad entre las indicaciones o los valores medidos obtenidos en mediciones repetidas de un mismo objeto, o de objetos similares, bajo condiciones especificadas. Calibración: Operación que bajo condiciones especificadas establece, en una primera etapa, una relación entre los valores y sus incertidumbres de medida asociadas obtenidas a partir de los patrones de medida, y las correspondientes indicaciones con sus incertidumbres asociadas y, en una segunda etapa, utiliza esta información para establecer una relación que permita obtener un resultado de medida a partir de una indicación. Instrumento de medida: Dispositivo utilizado para realizar mediciones, solo o asociado a uno o varios dispositivos suplementarios.

2.2.3 MAGNITUD

Magnitud: atributo de un fenómeno que puede ser distinguido cualitativamente y determinado cuantitativamente. Magnitud: Propiedad de un fenómeno, cuerpo o sustancia, que puede expresarse cuantitativamente mediante un número y una referencia. Magnitud de base, magnitud básica: Magnitud de un subconjunto elegido por convenio, dentro de un sistema de magnitudes dado, de tal manera que ninguna magnitud del subconjunto pueda ser expresada en función de las otras. La primera magnitud base es: Longitud, su unidad es el metro. Patrón: es la medida materializada de un aparato o de un sistema de medición destinado a definir, realizar, conservar o reproducir una unidad. Mensurando: Magnitud que se desea medir.

Método de medida: Descripción genérica de la secuencia lógica de operaciones utilizadas en una medición. Exactitud de medida (exactitud): Proximidad entre un valor medido y un valor verdadero de un mensurando. Tolerancia de una magnitud: es el intervalo de valores en el que debe encontrarse dicha magnitud para que se acepte como válida.
