Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Encuentra los documentos específicos para los exámenes de tu universidad
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Apuntes de Ingeniería Materiales de construccion Productos siderúrgicos y materiales no ferreos Metalicos. parte 2 5.- Otras aplicaciones en ingeniería civil 5.1. - Carriles 5.2. - Andamios y puntales 5.3. - Tubos 5.4.- Barreras de seguridad 5.5. - Tablestacas
Tipo: Apuntes
1 / 26
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos

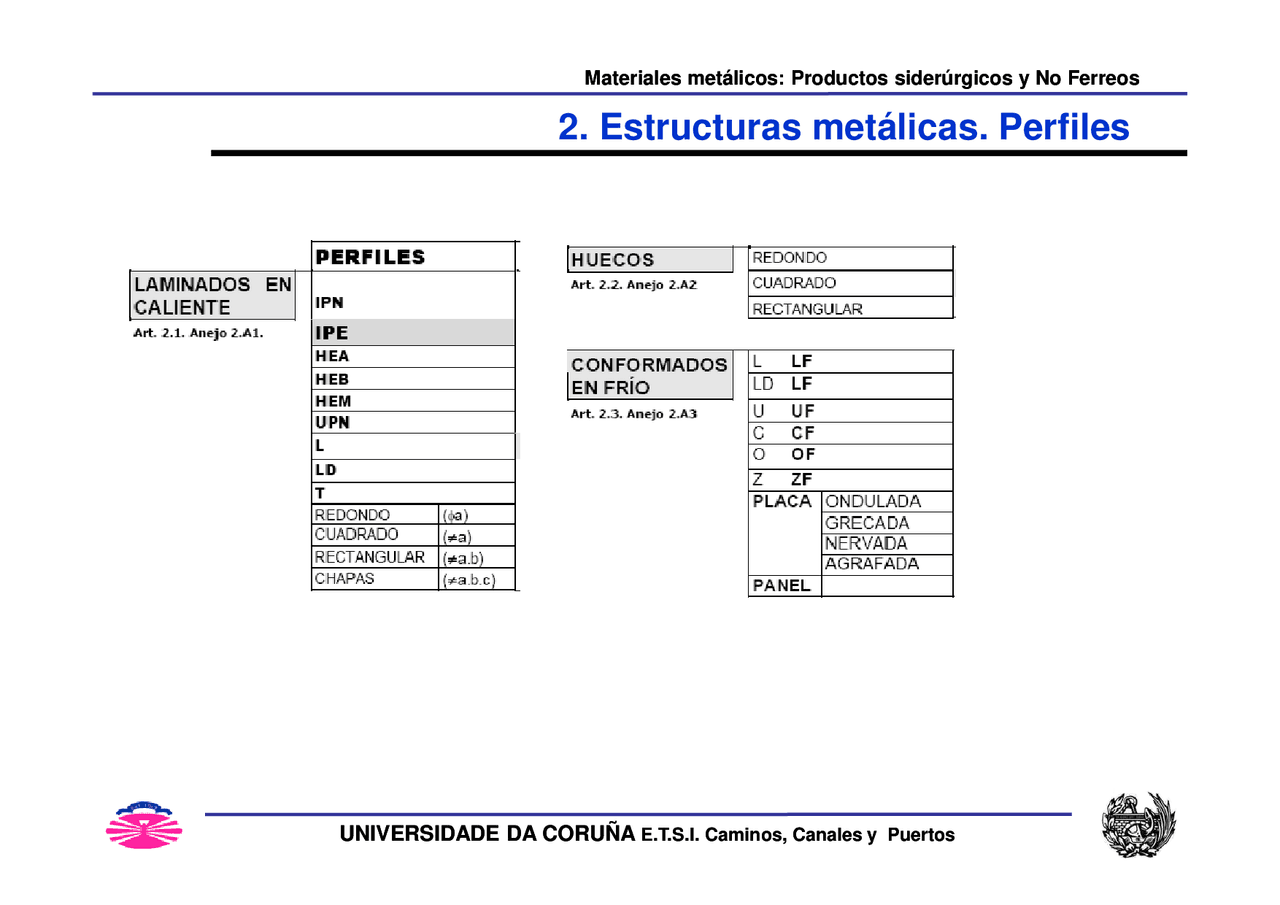

IPE, características:•^
Alas paralelas
-^
h= 80 – 600 mm
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
IPN, características:•^
Alas inclinadas
-^
h= 80 – 600 mm
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Redondo:
Cuadrado:
Rectangular:
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
Redondo:
Cuadrado: # 80.
-^
Rectangular: # 160.120.
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
1.- Introducción2.- Estructuras metálicas
2.1.- Propiedades del acero2.2. - Tipos de acero (EAE).2.3. - Perfiles 3.- Aceros para hormigón armado y
pretensado
5.- Otras aplicaciones en ingeniería civil
5.1. - Carriles5.2. - Andamios y puntales5.3. - Tubos5.4.- Barreras de seguridad5.5. - Tablestacas
-^ Fabricación
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
pretensado 3.1.- Armaduras pasivas3.2.- Armaduras activas 4.- Cables
4.1. - Características generales4.2. - Cables estructurales4.3. - Cables eléctricos
-^ Fabricación
6.1. - Corte6.2.- Mecanizado6.3. - Unión mediante soldadura6.4. - Elementos metálicos de unión
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
El tipo de acero se identifica por medio de la geometría del corrugado.•^
Acero B 400 S, corrugas a 70 º todas iguales
-^
Acero B 500 S, corrugas a 45 º y a 75 º de manera alterna
-^
El 400 y el 500 tienen un lado en común
-^
Designación
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Acero B 400 y 500 SD, soldable y con características especiales deductilidad•^
Designación
Tienen las corrugas iguales a ambos lados
Diametros nominales^ 6 - 8 - 10 - 12 - 14 - 16 - 20 - 25 - 32 y 40 mm.
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Barra corrugada
Característica
B 400 S
B 400 SD
B 500 S
B 500 SD
Límite elástico f
(N/mmy
2 )^
400
400
500
500
Carga unitaria de rotura f
(N/mms
2 )^
440
480
550
575
Relación f
/fsy
≥1,
1,20-1,
≥1,
1,15-1,
Relación f
real/fy
nominaly
-^
≤1,
-^
≤1,
Alargamiento de rotura (%)
14
20
12
16
Alargamiento total bajo carga máxima (%)
-^
9
-^
8
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
Las letras ME distintivas del producto (Malla Electrosoldada).
-^
Las separaciones entre elementos longitudinales (sl) y elementostransversales (st) expresadas en centímetros y unidas por el signo x.
-^
Distintivo del tipo de ahorro utilizado en el panel, de acuerdo con elsiguiente código:^ •^
Con ahorro estándar A.
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Con ahorro estándar A.
-^
Con ahorro no estándar o especial E.
-^
Sin barras de ahorro Ningún símbolo.
El símbolo Ø seguido de los diámetros de los elementos longitudinales(dl) y transversales (dt) expresados en milímetros y separados por unguión. En las mallas dobles el símbolo Ø irá seguido de la letra D.
-^
Designación del tipo de acero (B500SD UNE 36065:1999)
-^
La longitud (l) y la anchura (b) del panel expresadas en metros.
-^
Referencia a la norma de producto UNE 36092:
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
Tabla 5.1.
Ejemplo de nomenclatura de una malla electrosol
dada
Descripción
Símbolo
Malla electrosoldada estándar
ME
de barras corrugadas soldables con característicasespeciales de ductilidad y con un límite elástico de 500MPa,
B 500 SD
con separación entre ejes de elementos longitudinales de15 cm y entre ejes transversales de 30 cm,
15 x 30
Ambos de diámetro 10 mm
10 - 10
Con luna longitud de panel de 6 metros y una anchura de2,20 metros
6 x 2,
Con ahorro estándar
A
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Con ahorro estándar
A
ME 15x30 A Ø 10-10 B500SD 6x2,20 UNE 36092:
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
Estabilización de un talud
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
Proyección de hormigón confibras en un túnel
Estabilización de un talud mediante hormigón proyectado
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
las armaduras de acero de alta resistencia
mediante las cuales se introduce la fuerza del pretensado–^
Se le da el nombre de cable a un conjunto de alambres formando unarrollamiento espiral.
-^
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
adecuado de cordones.
-^
En los cables se habla de diámetro nominal (tabulado) y real (el de lacircunferencia que lo rodea).
-^
Alambre
: Producto de sección maciza, procedente de un estirado en
frío o trefilado de alambrón que normalmente se suministra en rollo.
-^
Barra
: Producto de sección maciza, que se suministra solamente en
forma de elementos rectilíneos
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
Características mínimas:•^
Carga unitaria máxima a tracción (
fmáx
Límite elástico (
fy
Módulo de elasticidad (
Es
Alargamiento bajo carga máxima (
ε máx
Relajación
Armaduras activas, características^ •^
fy = 0.
0.95 f
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
fy = 0.
0.95 f
máx
ε máx
La relajación a 1.000 horas a 20 ± 1ºC, y para una tensión inicialigual al 70 % de
fmáx
no será superior al 2 %
El módulo elástico será el garantizado por el fabricante con unatolerancia de ±7 %
Materiales metálicos: Productos siderúrgicos y No FerreosMateriales metálicos: Productos siderúrgicos y No Ferreos
Alambres
-^
Barras^ •^
La carga unitaria máxima
fmáx
no será inferior a 980 N/mm
2
UNIVERSIDADE DA CORUÑAUNIVERSIDADE DA CORUÑA
E.T.S.I. Caminos, Canales y PuertosE.T.S.I. Caminos, Canales y Puertos
La carga unitaria máxima
fmáx
no será inferior a 980 N/mm
Deben superar el ensayo de doblado-desdoblado
Cordones
