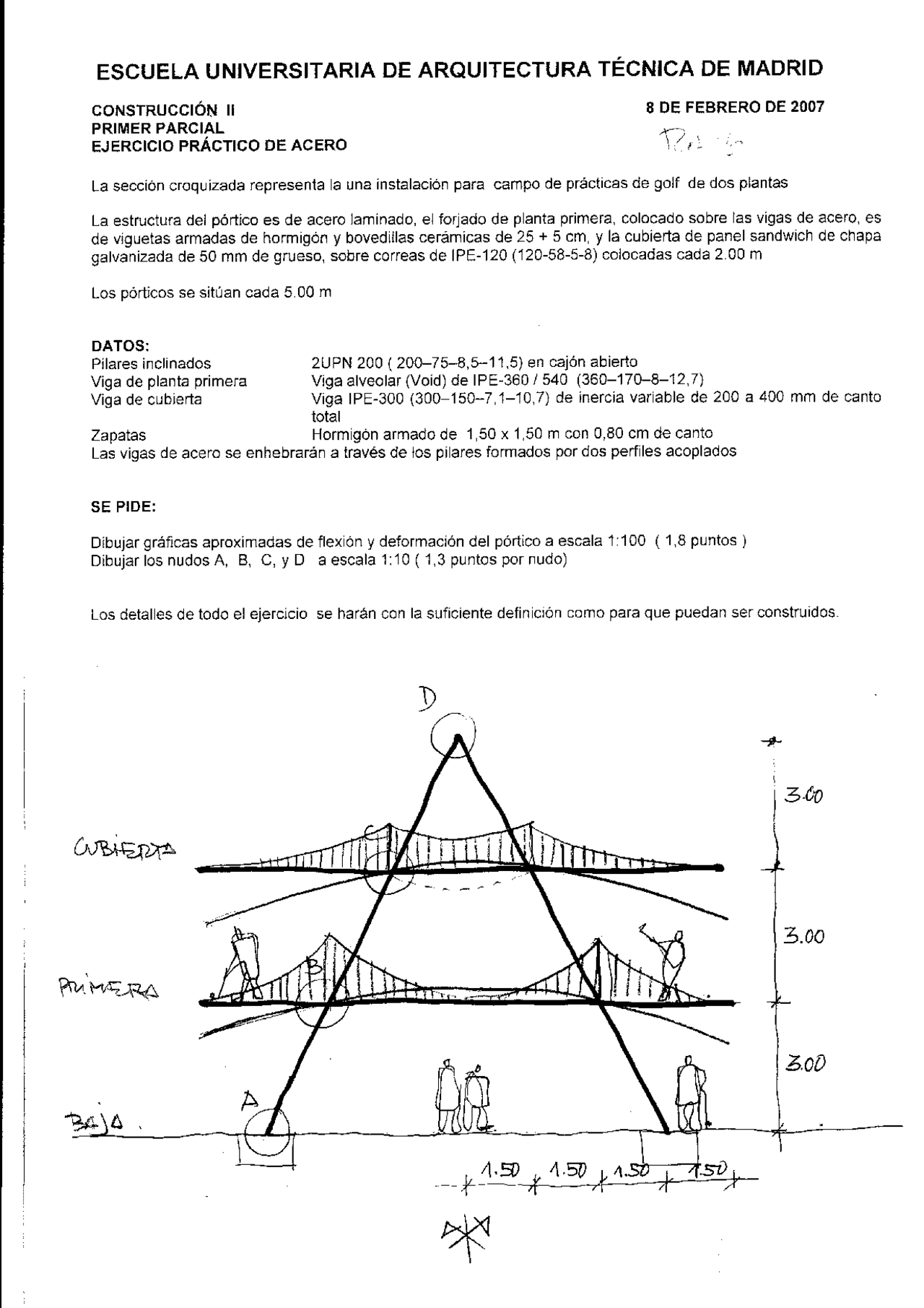

EScuELA
uNtvERStrARtA
DE
AReurrEcruRA
rÉcucA DE MADRID
La sección
croquizada
representa la Una
instalación
para campo
de
prácticas
de
golf de dos
plantas
La estructura del
pórtico
es de
acero laminado,
el forjado de
planta
primera,
colocado sobre
las vigas
de acero, es
de viguetas
armadas de
hormigón
y bovedillas
cerámicas de
25
+ 5 cm,
y la cubierta de panel
sandwich
de chapa
galvan¡zada
de 50 mm de
grueso,
sobre correas de
IPE-120
(120-58-5-8)
colocadas
cada 2 00 m
Los oórt¡cos
se s¡túan
cada 5.00
m
CONSTRUCCIÓN
II
PRIMER
PARCIAL
EJERCICIO
PRÁCTICO
DE ACERO
DATOS:
Pilares
inclinados
Viga
de
planta
primera
Viga
de cubierta
Zapatas
8 DE FEBRERO
DE 2OO7
4-'¡
\i"¡i _'-
2UPN 200
(200-75-8,5-1
1,5) en
cajón
abierto
Viga alveolar
(Void)
de IPE-360
| 540 (360-170-8-12,7)
Viga IPE-300
(300-1
50-7,1-10,7)
de inercia variable de
200 a 400
mm de
canto
total
Hormigón
armado de 1,50
x 1,50
m
con 0,80
cm de canto
Las vigas
de acero se
enhebrarán
a través
de los
pilares
formados
por
dos
perfiles
acoplados
SE
PIDE:
Dibujar
gráficas
aproximadas
de flexión
y deformación del
pórtico
a escala
1 :1 00 ( '1
,8
puntos
)
Dibujar
los
nudosA,
B, C,
y
D a escala
1:10
(
1,3
puntos
pornudo)
Los
detalles
de todo el
ejercicio
se
harán con
la
suficiente
definición
como
para
que puedan
ser
construidos.
&JB,FC{?F,
3.oo
tsA
A,N 4.50
Ft¿wq#df
