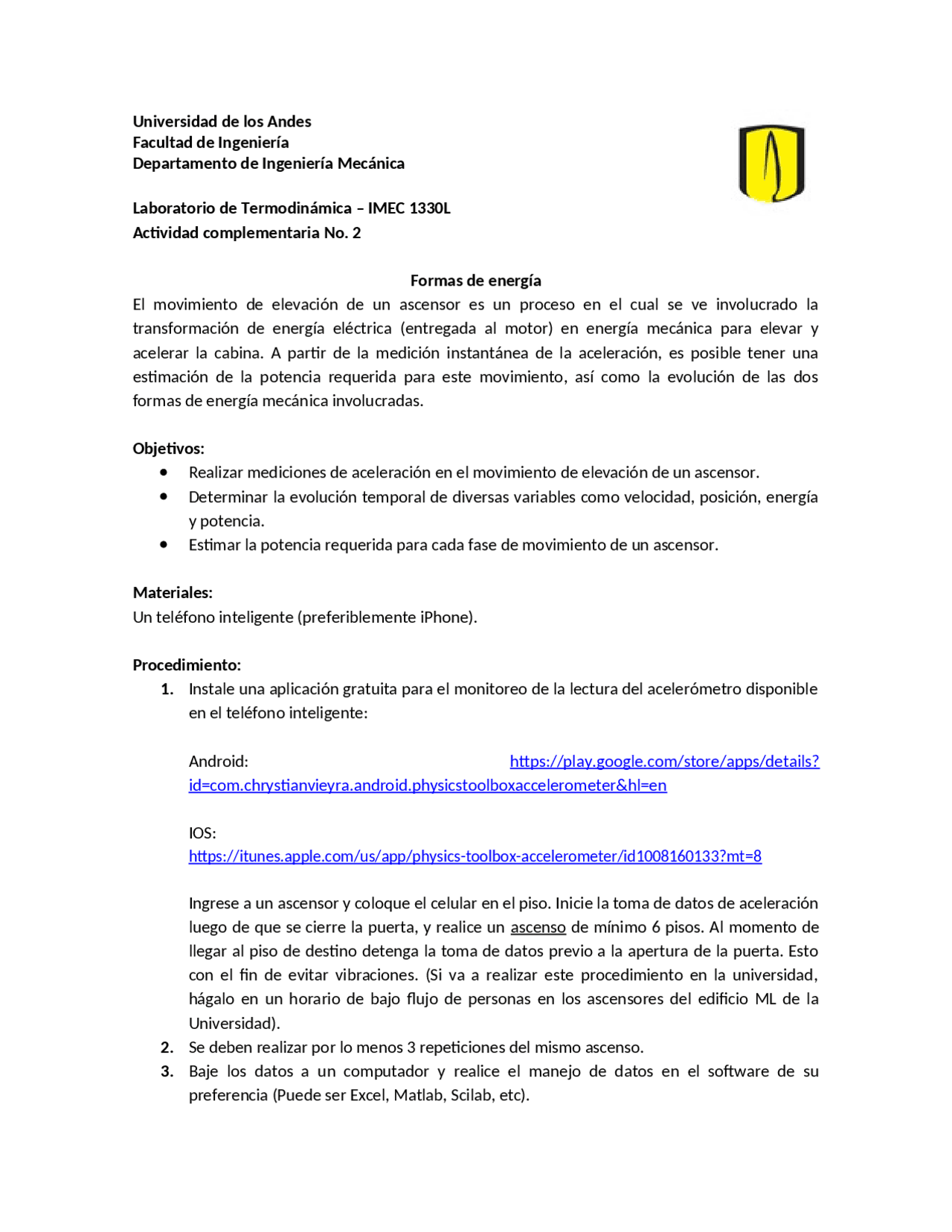

Universidad de los Andes
Facultad de Ingeniería
Departamento de Ingeniería Mecánica
Laboratorio de Termodinámica – IMEC 1330L
Actividad complementaria No. 2
Formas de energía
El movimiento de elevación de un ascensor es un proceso en el cual se ve involucrado la
transformación de energía eléctrica (entregada al motor) en energía mecánica para elevar y
acelerar la cabina. A partir de la medición instantánea de la aceleración, es posible tener una
estimación de la potencia requerida para este movimiento, así como la evolución de las dos
formas de energía mecánica involucradas.
Objetivos:
Realizar mediciones de aceleración en el movimiento de elevación de un ascensor.
Determinar la evolución temporal de diversas variables como velocidad, posición, energía
y potencia.
Estimar la potencia requerida para cada fase de movimiento de un ascensor.
Materiales:
Un teléfono inteligente (preferiblemente iPhone).
Procedimiento:
1. Instale una aplicación gratuita para el monitoreo de la lectura del acelerómetro disponible
en el teléfono inteligente:
Android: https://play.google.com/store/apps/details?
id=com.chrystianvieyra.android.physicstoolboxaccelerometer&hl=en
IOS:
https://itunes.apple.com/us/app/physics-toolbox-accelerometer/id1008160133?mt=8
Ingrese a un ascensor y coloque el celular en el piso. Inicie la toma de datos de aceleración
luego de que se cierre la puerta, y realice un ascenso de mínimo 6 pisos. Al momento de
llegar al piso de destino detenga la toma de datos previo a la apertura de la puerta. Esto
con el fin de evitar vibraciones. (Si va a realizar este procedimiento en la universidad,
hágalo en un horario de bajo flujo de personas en los ascensores del edificio ML de la
Universidad).
2. Se deben realizar por lo menos 3 repeticiones del mismo ascenso.
3. Baje los datos a un computador y realice el manejo de datos en el software de su
preferencia (Puede ser Excel, Matlab, Scilab, etc).
