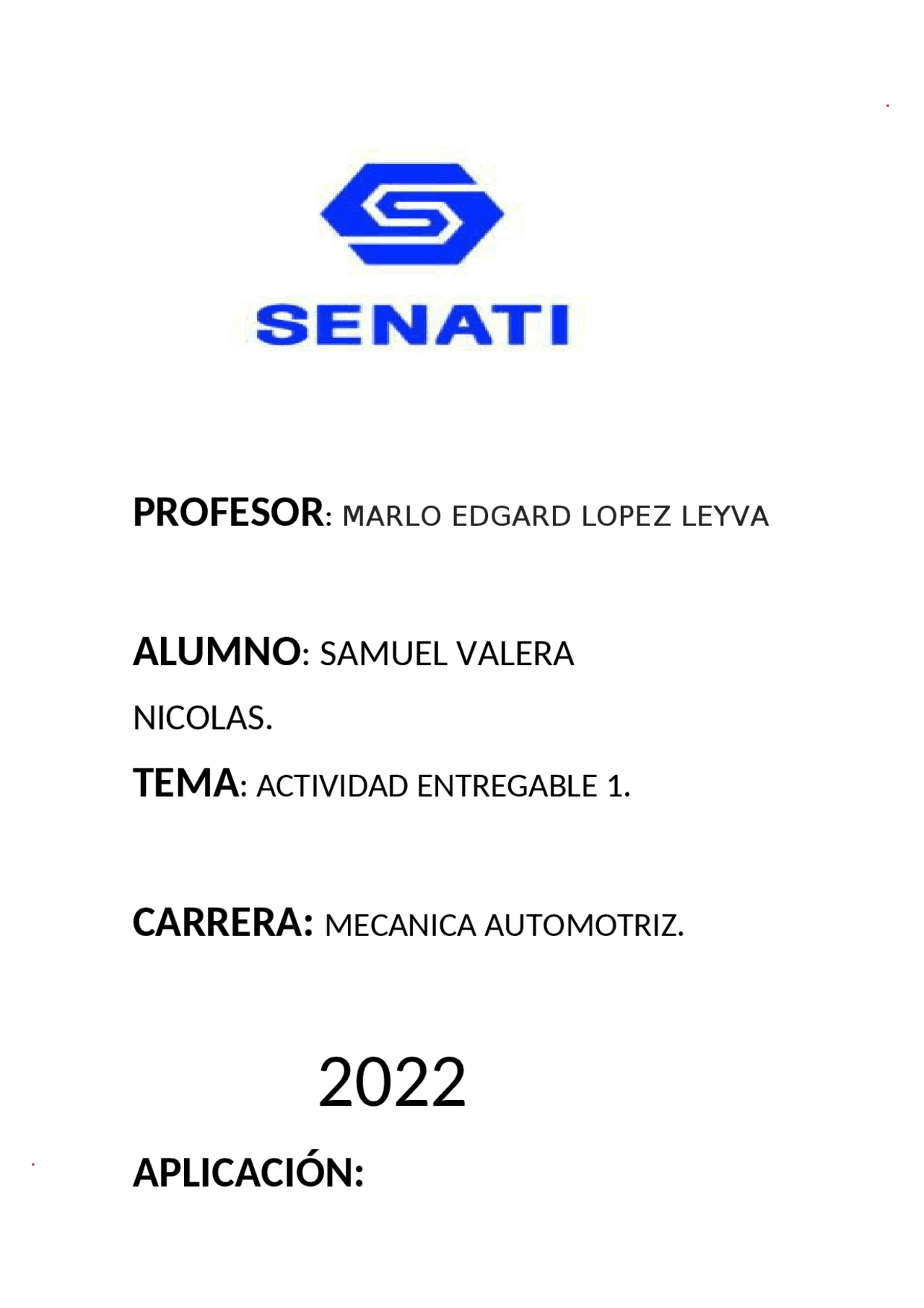

PROFESOR: MARLO EDGARD LOPEZ LEYVA
ALUMNO : SAMUEL VALERA
NICOLAS.
TEMA : ACTIVIDAD ENTREGABLE 1.
CARRERA: MECANICA AUTOMOTRIZ.
APLICACIÓN:
El sistema mostrado está en reposo, muestra una
barra homogénea cuya masa es de 6 kg, además se
tiene un cuerpo de masa “m” de 3 kg, considerar
que la gravedad es de 10 m/s2. Determinar:
a) Realizar el Diagrama de cuerpo libre (DCL) del
sistema mostrado
b) Determinar el módulo de las reacciones en los
apoyos de soporte en A y B.
REACCION DE B:
Considerando positivo en sentido horario, se procede a realizar una sumatoria
momentos en el punto A.
∑ M=mg.b+p.2b-B.3b = 0
(3kg) (10m/s). b+(6kg) (10m/ s
2
).2b-B.3b=
ACA ES 3kg .10m/s SALE A 30N Y 6kg .10m/s SALE 60N
(30N). b+(120N). b-B.3b=
B.3b=(150N). b
3B =150N
B =
150 N
B=50N
REACCION DE A:
Sabiendo que la reacción B tiene un valor de 50N, se realiza una sumatoria de fuerzas
en el eje vertical para encontrar la reacción de A.
∑ F =A+B-mg – P =
A+50N – (3kg) (10m/ s
2
) – (6kg) (10m/ s
2
ACA LOS 50N SON DE LA REACCION DE B Y 3KG POR 10m/s sale 30N Y 6KG POR10m/s
