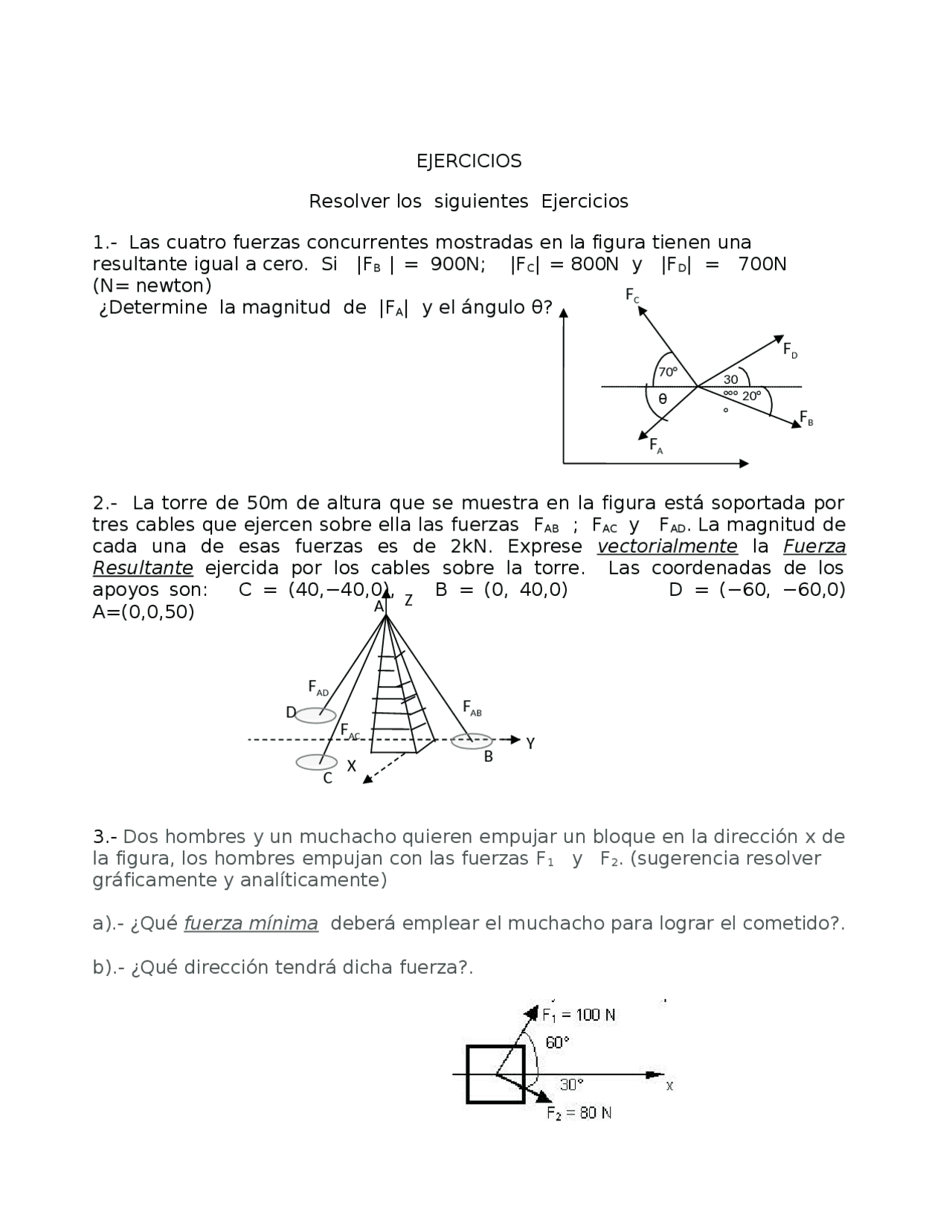

EJERCICIOS
Resolver los siguientes Ejercicios
1.- Las cuatro fuerzas concurrentes mostradas en la figura tienen una
resultante igual a cero. Si |FB | = 900N; |FC| = 800N y |FD| = 700N
(N= newton)
¿Determine la magnitud de |FA| y el ángulo θ?
2.- La torre de 50m de altura que se muestra en la figura está soportada por
tres cables que ejercen sobre ella las fuerzas FAB ; FAC y FAD. La magnitud de
cada una de esas fuerzas es de 2kN. Exprese vectorialmente la Fuerza
Resultante ejercida por los cables sobre la torre. Las coordenadas de los
apoyos son: C = (40,−40,0), B = (0, 40,0) D = (−60, −60,0)
A=(0,0,50)
3.- Dos hombres y un muchacho quieren empujar un bloque en la dirección x de
la figura, los hombres empujan con las fuerzas F1 y F2. (sugerencia resolver
gráficamente y analíticamente)
a).- ¿Qué fuerza mínima deberá emplear el muchacho para lograr el cometido?.
b).- ¿Qué dirección tendrá dicha fuerza?.
70° 30
°°°
°
θ20°
FA
FC
FD
FB
FAB
FAC
FAD
A
B
D
C
Y
X
Z
