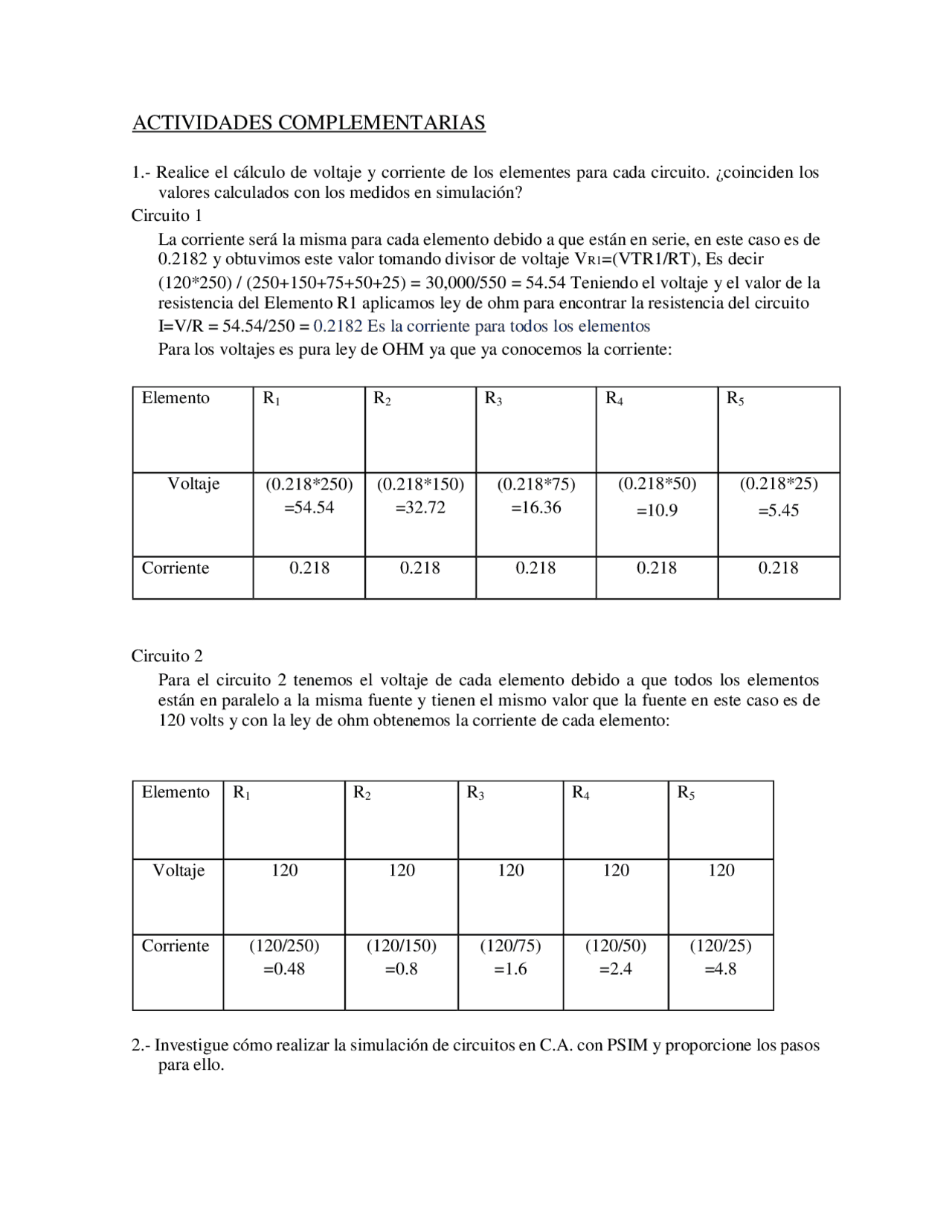

ACTIVIDADES COMPLEMENTARIAS
1.- Realice el cálculo de voltaje y corriente de los elementes para cada circuito. ¿coinciden los
valores calculados con los medidos en simulación?
Circuito 1
La corriente será la misma para cada elemento debido a que están en serie, en este caso es de
0.2182 y obtuvimos este valor tomando divisor de voltaje VR1=(VTR1/RT), Es decir
(120*250) / (250+150+75+50+25) = 30,000/550 = 54.54 Teniendo el voltaje y el valor de la
resistencia del Elemento R1 aplicamos ley de ohm para encontrar la resistencia del circuito
I=V/R = 54.54/250 = 0.2182 Es la corriente para todos los elementos
Para los voltajes es pura ley de OHM ya que ya conocemos la corriente:
Elemento
R1
R2
R3
R4
R5
Voltaje
(0.218*250)
=54.54
(0.218*150)
=32.72
(0.218*75)
=16.36
(0.218*50)
=10.9
(0.218*25)
=5.45
Corriente
0.218
0.218
0.218
0.218
0.218
Circuito 2
Para el circuito 2 tenemos el voltaje de cada elemento debido a que todos los elementos
están en paralelo a la misma fuente y tienen el mismo valor que la fuente en este caso es de
120 volts y con la ley de ohm obtenemos la corriente de cada elemento:
Elemento
R1
R2
R3
R4
R5
Voltaje
120
120
120
120
120
Corriente
(120/250)
=0.48
(120/150)
=0.8
(120/75)
=1.6
(120/50)
=2.4
(120/25)
=4.8
2.- Investigue cómo realizar la simulación de circuitos en C.A. con PSIM y proporcione los pasos
para ello.
