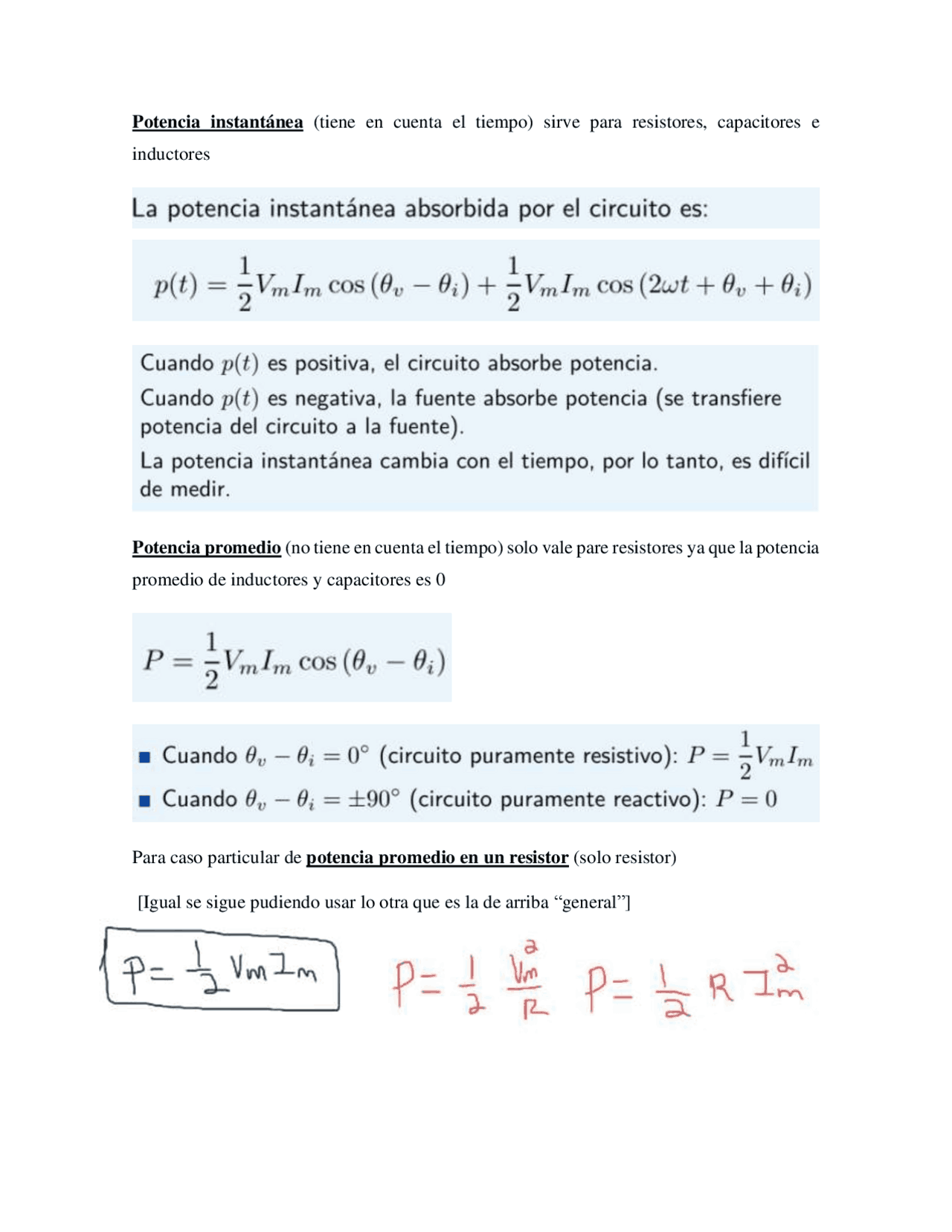

Potencia instantánea (tiene en cuenta el tiempo) sirve para resistores, capacitores e
inductores
Potencia promedio (no tiene en cuenta el tiempo) solo vale pare resistores ya que la potencia
promedio de inductores y capacitores es 0
Para caso particular de potencia promedio en un resistor (solo resistor)
[Igual se sigue pudiendo usar lo otra que es la de arriba general]
pf3
pf4

Vista previa parcial del texto

¡Descarga Calculo de Potencia en Circuitos Eléctricos: Potencia Instantánea y Promedio y más Apuntes en PDF de Análisis de Circuitos Eléctricos solo en Docsity!

Potencia instantánea (tiene en cuenta el tiempo) sirve para resistores, capacitores e inductores Potencia promedio (no tiene en cuenta el tiempo) solo vale pare resistores ya que la potencia promedio de inductores y capacitores es 0 Para caso particular de potencia promedio en un resistor (solo resistor) [Igual se sigue pudiendo usar lo otra que es la de arriba “general”]

Máxima transferencia de potencia promedio: Para la máxima transferencia de potencia promedio, la impedancia de carga ZL debe ser igual al conjugado de la impedancia compleja de Thevenin ZTh. (Es decir le sacas la ZTh y con eso el conjugado (que es ponerle el signo contrario al ángulo o a la parte imaginaria) es la ZL)

  • La ZTh es la impedancia de thevenin (la que sacamos con el circuito a uno thevenin)
  • La ZL es el conjugado de ZTh, siendo la impedancia que transfiere mayor potencia. Nota* La “Z” representa la impedancia, ahí la “R” representa la parte real (resistencia) y la “jX” la parte imaginaria (inductancia o capacitancia) de esa impedancia. Para calcular ciertas cosas en la ZL las fórmulas son: Estas formulas es para cuando te piten la potencia promedio que suministra la impedancia de carga ZL. [Se puede usar para cuando solo te piden la potencia en RL, es decir no hay inductores ni capacitores en la ZL] Nota* Esta es la formula para cuando la ZL no es en conjugado de la ZTh (Es decir cuando no hay una máxima transferencia de potencia)

Fórmulas para la potencia en RMS
