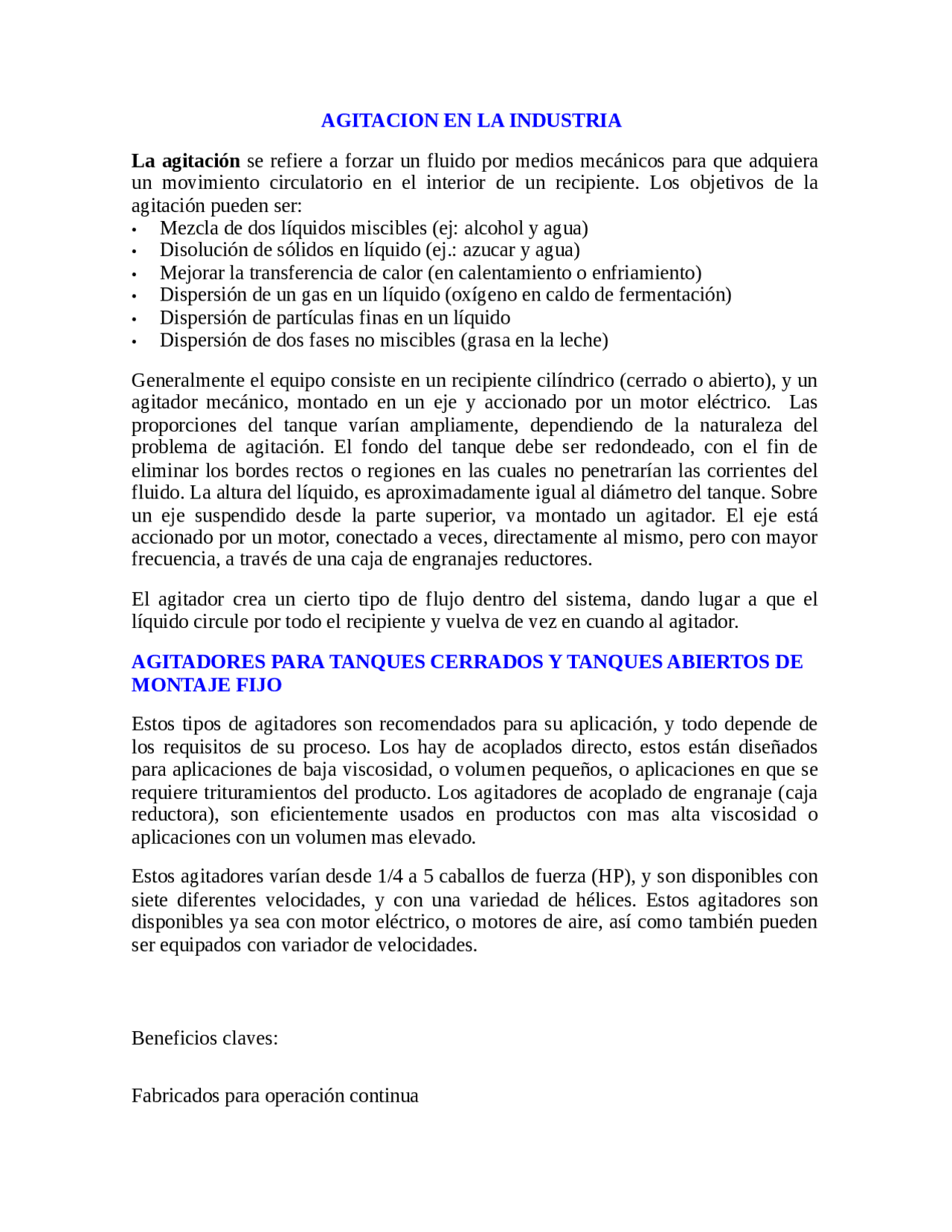

AGITACION EN LA INDUSTRIA
La agitación se refiere a forzar un fluido por medios mecánicos para que adquiera un movimiento circulatorio en el interior de un recipiente. Los objetivos de la agitación pueden ser:
- Mezcla de dos líquidos miscibles (ej: alcohol y agua)
- Disolución de sólidos en líquido (ej.: azucar y agua)
- Mejorar la transferencia de calor (en calentamiento o enfriamiento)
- Dispersión de un gas en un líquido (oxígeno en caldo de fermentación)
- Dispersión de partículas finas en un líquido
- Dispersión de dos fases no miscibles (grasa en la leche)
Generalmente el equipo consiste en un recipiente cilíndrico (cerrado o abierto), y un agitador mecánico, montado en un eje y accionado por un motor eléctrico. Las proporciones del tanque varían ampliamente, dependiendo de la naturaleza del problema de agitación. El fondo del tanque debe ser redondeado, con el fin de eliminar los bordes rectos o regiones en las cuales no penetrarían las corrientes del fluido. La altura del líquido, es aproximadamente igual al diámetro del tanque. Sobre un eje suspendido desde la parte superior, va montado un agitador. El eje está accionado por un motor, conectado a veces, directamente al mismo, pero con mayor frecuencia, a través de una caja de engranajes reductores.
El agitador crea un cierto tipo de flujo dentro del sistema, dando lugar a que el líquido circule por todo el recipiente y vuelva de vez en cuando al agitador.
AGITADORES PARA TANQUES CERRADOS Y TANQUES ABIERTOS DE MONTAJE FIJO
Estos tipos de agitadores son recomendados para su aplicación, y todo depende de los requisitos de su proceso. Los hay de acoplados directo, estos están diseñados para aplicaciones de baja viscosidad, o volumen pequeños, o aplicaciones en que se requiere trituramientos del producto. Los agitadores de acoplado de engranaje (caja reductora), son eficientemente usados en productos con mas alta viscosidad o aplicaciones con un volumen mas elevado.
Estos agitadores varían desde 1/4 a 5 caballos de fuerza (HP), y son disponibles con siete diferentes velocidades, y con una variedad de hélices. Estos agitadores son disponibles ya sea con motor eléctrico, o motores de aire, así como también pueden ser equipados con variador de velocidades.
Beneficios claves:
Fabricados para operación continua
Agitadores de este tipo son equipados con ANSI cobertura, con selladores de empaquetaduras o mecánicos, para uso con tanques cerrados. También son disponibles con base cuadrada para ser montados en tanques abiertos donde selladores no son necesarios, esta montadura también las hay en ángulo para dar una mayor eficiencia a la aplicación.
Engranaje helicoidales, con un alto factor de servicio, y lubricación de por vida.
TIPOS DE AGITADORES:
Los agitadores se dividen en dos clases: los que generan corrientes paralelas al eje del agitador y los que dan origen a corrientes en dirección tangencial o radial. Los primeros se llaman agitadores de flujo axial y los segundos agitadores de flujo radial. Los tres tipos principales de agitadores son, de hélice, de paletas, y de turbina. Cada uno de estos tipos comprende muchas variaciones y subtipos que no consideraremos aquí. En algunos casos también son útiles agitadores especiales, pero con los tres tipos antes citados se resuelven, quizás, el 95% de los problemas de agitación de líquidos.
Agitadores De Helice
Un agitador de hélice, es un agitador de flujo axial, que opera con velocidad elevada y se emplea para líquidos pocos viscosos. Los agitadores de hélice más pequeños, giran a toda
La mayor parte de ellos se asemejan a agitadores de múltiples y cortas paletas, que giran con velocidades elevadas sobre un eje que va montado centralmente dentro del tanque. Las paletas pueden ser rectas o curvas, inclinadas o verticales. El rodete puede ser abierto, semicerrado o cerrado. El diámetro del rodete es menor que en el caso de agitadores de paletas, siendo del orden del 30 al 50% del diámetro del tanque.
Los agitadores de turbina son eficaces para un amplio intervalo de viscosidades; en líquidos poco viscosos, producen corrientes intensas, que se extienden por todo el tanque y destruyen las masas de líquido estancado. En las proximidades del rodete existe una zona de corrientes rápidas, de alta turbulencia e intensos esfuerzos cortantes. Las corrientes principales son radiales y tangenciales. Las componentes tangenciales dan lugar a vórtices y torbellinos, que se deben evitar por medio de placas deflectoras o un anillo difusor, con el fin de que el rodete sea más eficaz.
El agitador de turbina semiabierto, conocido como agitador de disco con aletas, se emplea para dispersar o disolver un gas en un líquido. El gas entra por la parte inferior del eje del rodete; las aletas lanzan las burbujas grandes y las rompen en muchas pequeñas, con lo cual se aumenta grandemente el área interfacial entre el gas y el líquido.
Tipos de Flujo en Tanques Agitados
El tipo de flujo que se produce en un tanque agitado, depende del tipo de rodete, de las características del fluido y del tamaño y proporciones del tanque, placas deflectoras y agitador. La velocidad del fluido en un punto del tanque tiene tres componentes y el tipo de flujo global en el mismo, depende de las variaciones de estas tres componentes de la velocidad, de un punto a otro. La primera componente de velocidad es radial y actúa en dirección perpendicular al eje del rodete. La segunda es longitudinal y actúa en dirección paralela al eje. La tercera es tangencial o rotacional, y actúa en dirección tangencial a la trayectoria circular descrita por el rodete.
Para el caso corriente de un eje vertical, las componentes radial y tangencial están en un plano horizontal y la componente longitudinal es vertical. Las componentes radial y longitudinal son útiles porque dan lugar al flujo necesario para que se produzca la mezcla. Cuando el eje es vertical y está dispuesto en el centro del tanque, la componente tangencial de velocidad es generalmente perjudicial para la mezcla. El flujo tangencial sigue una trayectoria circular alrededor del eje y crea un vórtice en la superficie del líquido que debido a la circulación en flujo laminar, da lugar a una estratificación permanente en diferentes niveles, de substancias sin mezclar, sin que exista flujo longitudinal de un nivel a otro. Si están presentes partículas sólidas, las corrientes circulatorias tienden a lanzar las partículas contra la pared del tanque, debido a la fuerza centrífuga, desde donde caen acumulándose en la parte central del fondo del tanque. Por consiguiente en vez de mezcla, se produce la acción contraria.
En un tanque sin placas deflectoras, el flujo circulatorio es inducido por todos los tipos de rodete, tanto si el flujo es axial como radial. Si los remolinos son intensos, el tipo de flujo dentro del tanque es esencialmente el mismo, independientemente del diseño del rodete. Para velocidades de giro del rodete elevadas, la profundidad del vórtice puede ser tan grande que llegue al rodete mismo, dando lugar a que en el líquido se introduzca el gas que está encima de él, lo cual normalmente debe evitarse.
Formas de evitar remolinos:
- Colocando el agitador fuera del eje central del tanque. En tanques pequeños se debe colocar el rodete separado del centro del tanque, de tal manera que el eje del agitador no coincida con el eje central del tanque. En tanques mayores el agitador puede montarse en forma lateral, con el eje en un plano horizontal, pero no en la dirección del radio.
- Instalando placas deflectoras. Estas son placas verticales perpendiculares a la pared del tanque. En tanques pequeños son suficientes 4 placas deflectoras, para evitar remolinos y formación de vórtice. El ancho de las placas no debe ser mayor que un doceavo del diámetro del tanque. Cuando se usan agitadores de hélice, el ancho de la placa puede ser de un octavo del diámetro del tanque. Si el eje del agitador está desplazado del centro o inclinado, no se necesitan placas deflectoras.
Cuando no se presentan remolinos, el tipo de flujo específico depende del tipo de rodete:
- Los agitadores de hélice impulsan el líquido hacia el fondo del tanque, desde donde la corriente se extiende subiendo por las paredes y retornando hacia la hélice. Se emplean cuando se desean intensas corrientes verticales, por ejemplo para mantener en suspensión partículas sólidas pesadas. No se emplean cuand la viscosidad del líquido es superior a los 5.000 centipoises.
- Los agitadores de paletas producen un flujo radial intenso en el plano próximo a las palas, pero prácticamente no dan lugar a corrientes verticales. Estos agitadores no son eficaces para mantener sólidos en suspensión.
- Los agitadores de turbina impulsan al líquido radialmente contra las paredes laterales del tanque, desde donde la corriente se divide, una parte fluye hacia arriba y otra parte hacia el fondo, retornando ambas al rodete. Por lo que producen dos corrientes de circulación separadas. Dan excelentes resultados en la mezcla de líquidos que tienen aproximadamente la misma densidad relativa.
Consumo de Potencia
Las variables que pueden ser controladas y que influyen en la Potencia consumida por el agitador son:
