INTRODUCCIÓN

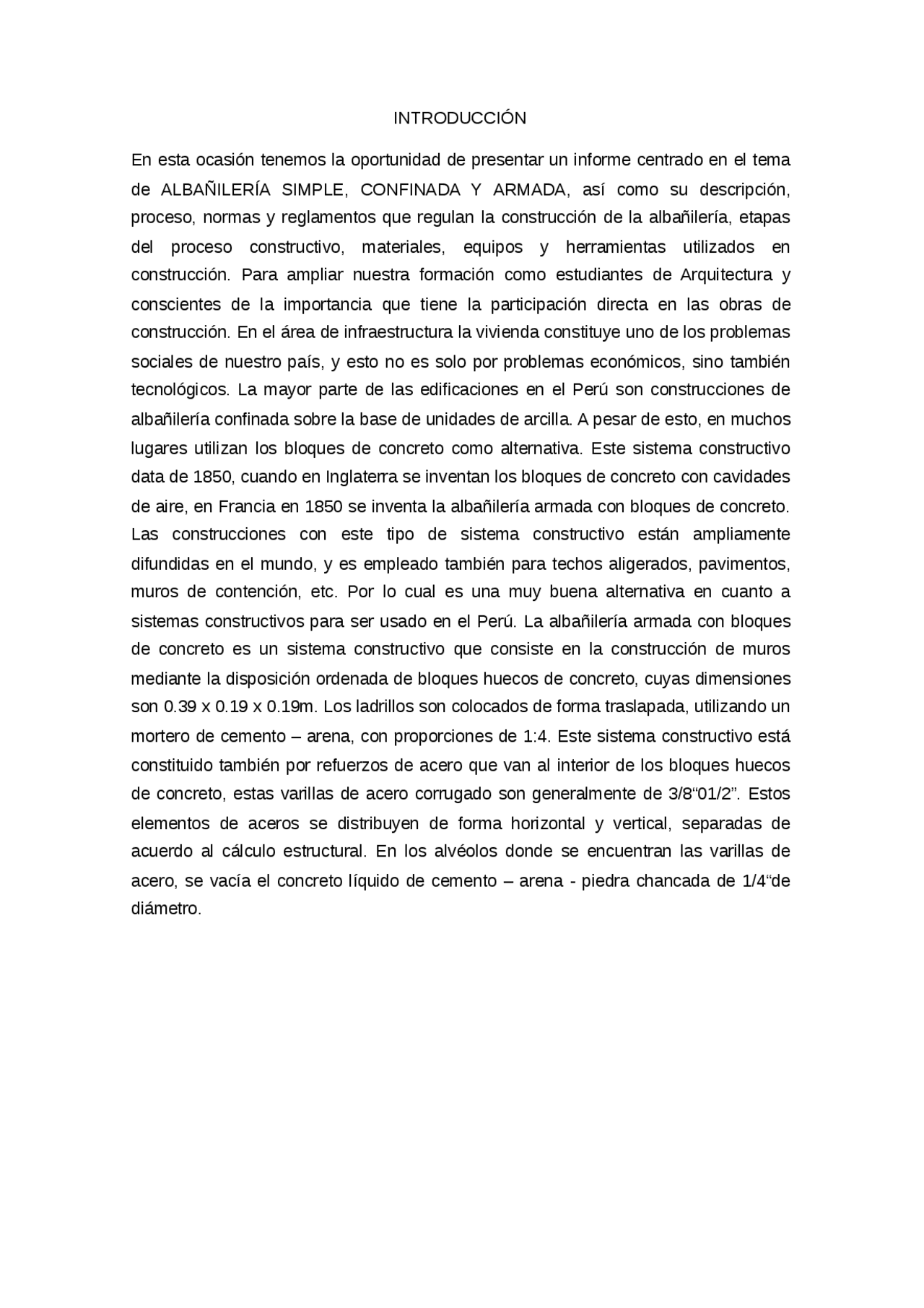

En esta ocasión tenemos la oportunidad de presentar un informe centrado en el tema de ALBAÑILERÍA SIMPLE, CONFINADA Y ARMADA, así como su descripción, proceso, normas y reglamentos que regulan la construcción de la albañilería, etapas del proceso constructivo, materiales, equipos y herramientas utilizados en construcción. Para ampliar nuestra formación como estudiantes de Arquitectura y conscientes de la importancia que tiene la participación directa en las obras de construcción. En el área de infraestructura la vivienda constituye uno de los problemas sociales de nuestro país, y esto no es solo por problemas económicos, sino también tecnológicos. La mayor parte de las edificaciones en el Perú son construcciones de albañilería confinada sobre la base de unidades de arcilla. A pesar de esto, en muchos lugares utilizan los bloques de concreto como alternativa. Este sistema constructivo data de 1850, cuando en Inglaterra se inventan los bloques de concreto con cavidades de aire, en Francia en 1850 se inventa la albañilería armada con bloques de concreto. Las construcciones con este tipo de sistema constructivo están ampliamente difundidas en el mundo, y es empleado también para techos aligerados, pavimentos, muros de contención, etc. Por lo cual es una muy buena alternativa en cuanto a sistemas constructivos para ser usado en el Perú. La albañilería armada con bloques de concreto es un sistema constructivo que consiste en la construcción de muros mediante la disposición ordenada de bloques huecos de concreto, cuyas dimensiones son 0.39 x 0.19 x 0.19m. Los ladrillos son colocados de forma traslapada, utilizando un mortero de cemento – arena, con proporciones de 1:4. Este sistema constructivo está constituido también por refuerzos de acero que van al interior de los bloques huecos de concreto, estas varillas de acero corrugado son generalmente de 3/8“01/2”. Estos elementos de aceros se distribuyen de forma horizontal y vertical, separadas de acuerdo al cálculo estructural. En los alvéolos donde se encuentran las varillas de acero, se vacía el concreto líquido de cemento – arena - piedra chancada de 1/4“de diámetro.
1. DEFINICIÓN ALBAÑILERIA:
Albañilería, según el diccionario, es “el arte de construir edificios y obras en los que se emplean piedra, ladrillo, cal, etc”.
Es el arte de construir edificios u obras en que se empleen, según sean los casos, ladrillo, piedra, cal, arena, yeso, cemento u otros materiales semejantes. Material estructural conformado por unidades de albañilería asentadas con morteros. El Albañil es “el maestro u oficio de albañilería. El trabajo del albañil es una actividad que para llevarla a cabo es necesario tener formación y experiencia. A su vez, debemos considerar que como cualquier actividad laboral supone una responsabilidad; con su trabajo que construyen edificios para ser habitados y usados por personas, todo ello dentro de unos referentes económicos.
2. REFERENTES HISTÓRICOS:
En los comienzos de la prehistoria el hombre vivía en las cavernas. Cuando éste dejó de ser nómade para asentarse en las zonas de los ríos, la caza dejó de ser la única actividad para conseguir alimento y el hombre se convirtió, además, en agricultor y ganadero. En este período comienza a construir sus primitivas viviendas, hechas de piedras y ramas de árboles. Es el momento en que se puede considerar que comienza la albañilería. Los egipcios levantaron sus sorprendentes construcciones: pirámides y templos. Éstos fueron construidos por hombres que, al servicio del faraón, se dedicaban a esta actividad en la época de las inundaciones del Nilo a cambio del alimento y de la vivienda. Los constructores griegos construían sus ciudades y sus edificios con una armonía y un equilibrio que han sido el origen de la arquitectura clásica. Estos avances fueron superados por los romanos, tanto en sus edificios como en lo que hoy llamamos obras públicas: calzadas, acueductos, puentes, pantanos, etc. Las primeras asociaciones de albañiles surgieron en esta época.
- Sobrecarga de Nieve Nch431.Of
- Diseño de Edificios Sismorresistente Nch433.Of
4. MATERIALES Y HERRAMIENTAS
Para las obras de albañilería (también conocidas simplemente como albañilería) se utilizan principalmente materiales pétreos, tales como: Ladrillos de arcilla, bloques de mortero de cemento, piedras y otros similares de igual o parecido origen a los ya mencionados. La persona que realiza obras de albañilería se conoce con el nombre de albañil. El albañil, para realizar su labor, utiliza como herramientas un recipiente en el cual prepara la mezcla de mortero, otro en el cual cura los ladrillos con el fin de utilizarlos saturados de agua, una plana de madera, un juego de maestras, lienza y clavos.
▲ LADRILLOS:
Disposición de la hilada: SOGA
Juntas Horizontales y verticales: la recomendación es no hacer juntas de más de 1, cm de espesor. Las juntas demasiado gruesas debilitan la pared. Excepción indicada en las E. T. donde generalmente señalen medidas específicas.
3. COMPONENTES DE LA ALBAÑILERÍA
4.1. Mortero: Es una mezcla de cemento, arena, agua y aditivos técnicamente formulado que permiten mantener el producto en estado fresco durante horas o días, en condiciones de almacenamiento adecuados. Adhesivo empleado para pegar unidades de albañilería. Construido por una mezcla de aglomerantes, tales como el cemento Pórtland y cal hidratada.
4.2. Mortero Fluido: Montero de cal y cemento, de consistencia liquida, empleado para llenar alveolos de las unidades de albañilería. Esta constituido por una mezcla de 1parte cemento Pórtland 1 ½ de cal hidratada y 3 partes de arena fina (arena natural), batidos con agua.
▲ Proporciones
- Cemento Pórtland tipo I y cal hidratada: Tipo Cemento Cal Arena
- P1 – C 1 1 4
- P2 – C 1 1 5
- NP – C 1 1 6
- Cemento Pórtland tipo 1: Tipo Cemento Arena
▲ Concreto convencional
Diseñado y construido en forma tal que sólo lleve cargas provenientes de su propio peso.
- Los siguientes: Parapetos, tabiques y cercos. Todos estos deben de ser arriostrados a intervalos, excepto los parapetos de menos de 1m de altura que estén retirados del plano exterior de la fachada. La cimentación de los cercos deben ser diseñados por métodos racionales de cálculo.
- Arriostres. Elementos de refuerzo, horizontal o vertical o muro de arriostre, que cumple la función de proveer de estabilidad y resistencia a muros portantes y no portantes para cargas perpendiculares al plano del muro.
- Se considera arriostrado: Cuando existe suficiente adherencia, amarre y/o anclaje entre los muros y sus arriostres que garanticen la adecuada transferencia de esfuerzos. Cuando empleándose los techos para su estabilidad lateral se tomen precauciones para que las fuerzas laterales que actúan en estos, sean transferidas adecuadamente al suelo.
- Cimentación:
Es la parte estructural del edificio, encargada de transmitir las cargas al terreno, el cual es el único elemento que no puede elegir, por lo que la cimentación la realizaremos en función del mismo. Al mismo tiempo este no se encuentra todo a la misma profundidad por lo que eso será otro motivo que nos influye en la decisión de la elección de la cimentación adecuada. Las cimentaciones se clasifican:
- Cimentaciones superficiales.
- Cimentaciones profundas.
- (^) Cimentaciones especiales.
La cimentación para los muros portantes debe ser de concreto. La cimentación debe de transmitir la carga de los muros al terreno de acuerdo al esfuerzo permisible sobre éste y con asentamientos diferenciales que no originen rajaduras en la albañilería.
6.1. Muro Portante
Muro diseñado y construido en forma tal que pueda transmitir cargas horizontales y/o verticales de un nivel al nivel inferior y/o a la cimentación. - Podrán ser unidades sólidas o huecas asentadas con morteros con cal o sin cal. - El pesor mínimo será: Albañilería reforzada: t = h/26. Albañilería no reforzada: t = h/20 t: espesor del muro ; h: altura efectiva.
6.2. Techos
Elemento horizontal que está en la parte superior de una construcción que sirve de protección. Estarán formadas por lozas ligeras cuando cumplan la función de distribuir las fuerzas horizontales proporción a la rigidez de los muros. Si la acción de diafragma no se cumpla en techos de madera, acero o prefabricación, la distribuciones de las fuerzas horizontales se hará en proporción a su área tributaria.
7. TIPOS DE ALBAÑERIA:
7.1. ALBAÑILERÍA SIMPLE:
Es la construcción que no tiene dirección técnica en el diseño y construcción de la edificación, los muros absorben las limitadas cargas de la estructura, fabricación artesanal de la albañilería. Albañilería reforzada con armadura de acero incorporada de tal manera que ambos materiales actúan conjuntamente para resistir los esfuerzos.
- VENTAJAS:
- Gran capacidad de aislamiento acústico y térmico
• DESVENTAJAS:
- Poca resistencia a las cargas laterales por sismo.
- Proceso de construcción es lento.
7.2. ALBAÑILERÍA CONFINADA:
Es aquella reforzada con confinamientos, un conjunto de elementos con refuerzos horizontales y verticales, cuya función es la de transmitir las cargas al terreno de fundación. Estos muros están enmarcados por columnas y vigas de refuerzo en sus cuatro lados.
Se construye con ladrillo cerámico o silico calcáreo + concreto.
Las norma E070, albañilería confinada, nos da una serie de recomendaciones mínimas para el uso de los materiales como son: el concreto, el acero, ladrillo.
7.2.1 CONCRETO
a. Fiscal: 30x15x6,5 cms b. Muralla: 40x20x6,5 cms. c. Pejesapo: 30x20x10 cms.
- Disposición de los ladrillos en los muros de albañilerías:
7.2.4 MORTERO
✓ El espesor mínimo será de 1 cm y máximo de 1.5 cm ✓ Cuanto mayor es el espesor de las juntas, decrece la resistencia tanto a compresión como al corte.
7.2.5. BLOQUES DE CONCRETO:
✓ Elementos fabricados con cemento, arena gruesa, piedrecillas chancadas y agua, que han sido sometidos a vibración y compresión para ser moldeados, y que presentan resistencia a una compresión de 50 kg/cm2. ✓ Las unidades de albañilería pueden ser sólidas o huecas, y no deben ser fabricadas artesanalmente, sobre todo en las zonas sísmicas. Para muros que son resistentes al corte sísmico, sólo deben utilizarse piezas sólidas.
• VENTAJAS:
- Alta resistencia al fuego por que usa materiales incombustibles.
- Es la técnica más utilizada en el medio.
- Fácil de conseguir la mano de obra que conozca el sistema.
- Buenas propiedades térmicas y acústicas.
- Es muy resistente a sismos pudiéndose construir hasta 5 pisos.
• DESVENTAJAS:
- El espesor del muro quita área a los ambientes.
- No se podrá realizar modificaciones futuras como vanos nuevos, etc.
- No se puede construir más de 1,20 m de altura por día.
7.3. ALBAÑILERÍA ARMADA:
Albañilería reforzada con armadura de acero incorporada de tal manera que ambos materiales actúan conjuntamente para resistir los esfuerzos.
Se construye con bloques de concreto.
• VENTAJAS:
- Alta resistencia al fuego por que usa materiales incombustibles
- No requiere encofrados
- Requiere poco mortero
- Requiere herramientas convencionales
• DESVENTAJAS:
- Espesor del muro importante restando áreas a los ambientes.
