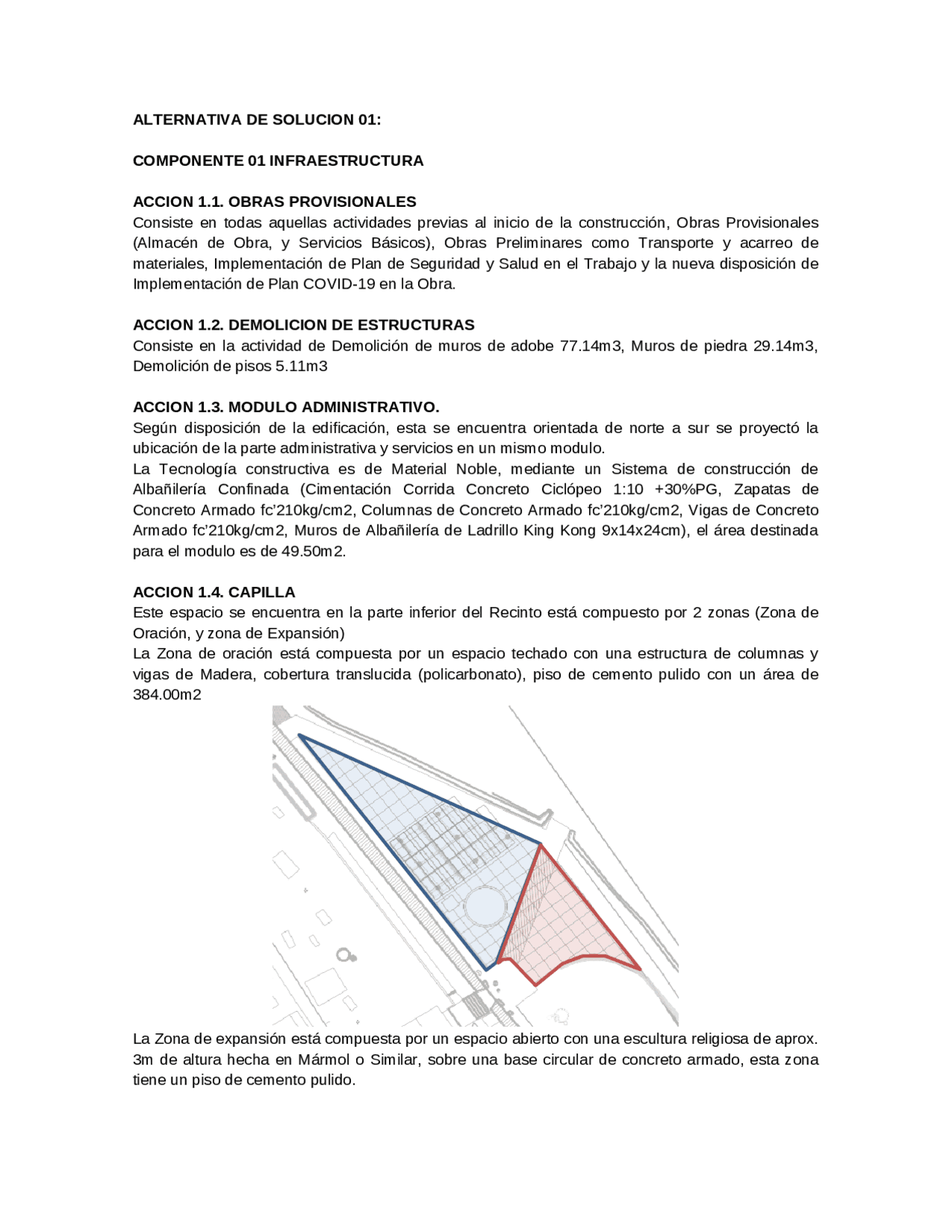

ALTERNATIVA DE SOLUCION 01:
COMPONENTE 01 INFRAESTRUCTURA
ACCION 1.1. OBRAS PROVISIONALES
Consiste en todas aquellas actividades previas al inicio de la construcción, Obras Provisionales (Almacén de Obra, y Servicios Básicos), Obras Preliminares como Transporte y acarreo de materiales, Implementación de Plan de Seguridad y Salud en el Trabajo y la nueva disposición de Implementación de Plan COVID-19 en la Obra. ACCION 1.2. DEMOLICION DE ESTRUCTURAS Consiste en la actividad de Demolición de muros de adobe 77.14m3, Muros de piedra 29.14m3, Demolición de pisos 5.11m ACCION 1.3. MODULO ADMINISTRATIVO. Según disposición de la edificación, esta se encuentra orientada de norte a sur se proyectó la ubicación de la parte administrativa y servicios en un mismo modulo. La Tecnología constructiva es de Material Noble, mediante un Sistema de construcción de Albañilería Confinada (Cimentación Corrida Concreto Ciclópeo 1:10 +30%PG, Zapatas de Concreto Armado fc’210kg/cm2, Columnas de Concreto Armado fc’210kg/cm2, Vigas de Concreto Armado fc’210kg/cm2, Muros de Albañilería de Ladrillo King Kong 9x14x24cm), el área destinada para el modulo es de 49.50m2. ACCION 1.4. CAPILLA Este espacio se encuentra en la parte inferior del Recinto está compuesto por 2 zonas (Zona de Oración, y zona de Expansión) La Zona de oración está compuesta por un espacio techado con una estructura de columnas y vigas de Madera, cobertura translucida (policarbonato), piso de cemento pulido con un área de 384.00m La Zona de expansión está compuesta por un espacio abierto con una escultura religiosa de aprox. 3m de altura hecha en Mármol o Similar, sobre una base circular de concreto armado, esta zona tiene un piso de cemento pulido.
ACCION 1.5. NICHOS.
Esta Infraestructura se encuentra en la parte Sur Oeste del Recinto, y será la ampliación de los módulos de Nichos Existentes. Serán Distribuidos en 5 módulos. Son 400 Nichos Proyectados en La Tecnología constructiva es de Material Noble, mediante un Sistema de construcción de Albañilería Confinada (Cimentación Corrida Concreto Ciclópeo 1: +30%PG, Zapatas de Concreto Armado fc’175kg/cm2, Columnas de Concreto Armado fc’175kg/cm2, Vigas de Concreto Armado fc’175kg/cm2, Losa de Concreto Armado para piso fc’ 210kg/cm2, Losa de Concreto Armado entre niveles fc’ 175kg/cm2, Muros de Albañilería de Ladrillo King Kong 9x14x24cm), el área destinada por módulo es: 1.- (20x2.80m). 115 nichos 2.- (20x2.80m). 115 nichos 3.- (9.90x1.60m) 80 nichos 4.- (8.15x2.80) 45 nichos 5.- (8.15x2.80) 45 nichos ACCION 1.6. OBRAS EXTERIORES CERCO PERIMETRICO Esta Infraestructura se construirá para delimitar y proteger el equipamiento, la ampliación de los módulos de Nichos Existentes. La Tecnología constructiva es de Albañilería Armada (Zapatas de Concreto Armado fc’210kg/cm2, Columnas de Concreto Armado fc’210kg/cm2, Vigas de Concreto Armado fc’210kg/cm2, Muros de Albañilería de Ladrillo King Kong 9x14x24cm). Distancia 78.66m VEREDAS Consta de una vereda el cual une los sectores Existentes con la nueva ampliación Propuesta mediante veredas de 1.80 m de ancho diseñadas en piedra laja y acabado en gravilla dando así el mimetismo arquitectónico de una infraestructura con el entorno;. Así mismo, se incluyen estares- miradores con pérgolas en madera y acero que brindan sombra a los transeúntes; dichos estares son cuenta con una banca de descanso. Cabe indicar que la articulación de la caminería está diseñada únicamente rampas respetando la pendiente máxima de 8% (Según Reglamento Nacional de Edificaciones), lo que la hace un diseño apto para personas con discapacidad. En el interior del recinto existente se plantean veredas que varian entre 1m y 1.80 de ancho con la finalidad de definir las áreas de circulación ya que en algunos sectores son inexistentes, su construcción está hecha de Concreto fc=175kg/cm ACCION 1.7. REUBICACION DE TUMBAS Al realizar la delimitación de Sectores de Circulacion y Espacios de Estar, vemos que como antiguamente no existita una zona definida para ubicar las tumbas, estas se ubicaban indistintamente en el Sector, es por tal motivo que en algunos puntos se plantea la excavación y reubicación de las mismas. A Sectores especificados que no afecten la circulación. ACCION 1.8. AREAS VERDES Acompañando al desarrollo longitudinal de la Vereda, se ha considerado la inclusión de una franja del área verde mediante el plantado de árboles, sembrado de grass y confinamiento de dicha área. Asimismo se ha previsto un sistema de riego por goteo. Esto, le brinda a los peatones usuarios de un ambiente fresco (microclima) que acompaña todo el recorrido, y haciendo agradable el tránsito de las personas usuarias de la infraestructura propuesta
ALTERNATIVA DE SOLUCION 02:
COMPONENTE 01 INFRAESTRUCTURA
ACCION 1.1. OBRAS PROVISIONALES
Consiste en todas aquellas actividades previas al inicio de la construcción, Obras Provisionales (Almacén de Obra, y Servicios Básicos), Obras Preliminares como Transporte y acarreo de materiales, Implementación de Plan de Seguridad y Salud en el Trabajo y la nueva disposición de Implementación de Plan COVID-19 en la Obra. ACCION 1.2. DEMOLICION DE ESTRUCTURAS Consiste en la actividad de Demolición de muros de adobe 77.14m3, Muros de piedra 29.14m3, Demolición de pisos 5.11m ACCION 1.3. MODULO ADMINISTRATIVO. Según disposición de la edificación, esta se encuentra orientada de norte a sur se proyectó la ubicación de la parte administrativa y servicios en un mismo modulo. La Tecnología constructiva es de Material Noble, mediante un Sistema de construcción de Albañilería Confinada (Cimentación Corrida Concreto Ciclópeo 1:10 +30%PG, Zapatas de Concreto Armado fc’210kg/cm2, Columnas de Concreto Armado fc’210kg/cm2, Vigas de Concreto Armado fc’210kg/cm2, Muros de Albañilería de Ladrillo King Kong 9x14x24cm), el área destinada para el modulo es de 49.50m2. ACCION 1.4. CAPILLA Este espacio se encuentra en la parte inferior del Recinto está compuesto por 2 zonas (Zona de Oración, y zona de Expansión) La Zona de oración está compuesta por un espacio techado con una estructura de columnas y vigas de Madera, cobertura translucida (policarbonato), piso de cemento pulido con un área de 384.00m La Zona de expansión está compuesta por un espacio abierto con una escultura religiosa de aprox. 3m de altura hecha en Mármol o Similar, sobre una base circular de concreto armado, esta zona tiene un piso de cemento pulido.
ACCION 1.5. NICHOS.
Esta Infraestructura se encuentra en la parte Sur Oeste del Recinto, y será la ampliación de los módulos de Nichos Existentes. Serán Distribuidos en 5 módulos. Son 630 Nichos Proyectados en La Tecnología constructiva es de Material Noble, mediante un Sistema de construcción de Albañilería Confinada (Cimentación Corrida Concreto Ciclópeo 1: +30%PG, Zapatas de Concreto Armado fc’210kg/cm2, Columnas de Concreto Armado fc’210kg/cm2, Vigas de Concreto Armado fc’210kg/cm2, Muros de Albañilería de Ladrillo King Kong 9x14x24cm), el área destinada por módulo es: 1.- (20x2.80m). 115 nichos 2.- (20x2.80m). 115 nichos 3.- (9.90x1.60m) 80 nichos 4.- (8.15x2.80) 45 nichos 5.- (8.15x2.80) 45 nichos 6.- (20x2.80m). 115 nichos 7.- (20x2.80m). 115 nichos ACCION 1.6. OBRAS EXTERIORES CERCO PERIMETRICO Esta Infraestructura se construirá para delimitar y proteger el equipamiento, la ampliación de los módulos de Nichos Existentes. La Tecnología constructiva es de Albañilería Armada (Zapatas de Concreto Armado fc’210kg/cm2, Columnas de Concreto Armado fc’210kg/cm2, Vigas de Concreto Armado fc’210kg/cm2, Muros de Albañilería de Ladrillo King Kong 9x14x24cm). Distancia 78.66m VEREDAS Consta de una vereda el cual une los sectores Existentes con la nueva ampliación Propuesta mediante veredas de 1.80 m de ancho diseñadas en piedra laja y acabado en gravilla dando así el mimetismo arquitectónico de una infraestructura con el entorno;. Así mismo, se incluyen estares- miradores con pérgolas en madera y acero que brindan sombra a los transeúntes; dichos estares son cuenta con una banca de descanso. Cabe indicar que la articulación de la caminería está diseñada únicamente rampas respetando la pendiente máxima de 8% (Según Reglamento Nacional de Edificaciones), lo que la hace un diseño apto para personas con discapacidad. En el interior del recinto existente se plantean veredas que varían entre 1m y 1.80 de ancho con la finalidad de definir las áreas de circulación ya que en algunos sectores son inexistentes, su construcción está hecha de Concreto fc=175kg/cm ACCION 1.7. REUBICACION DE TUMBAS Al realizar la delimitación de Sectores de Circulación y Espacios de Estar, vemos que como antiguamente no existía una zona definida para ubicar las tumbas, estas se ubicaban indistintamente en el Sector, es por tal motivo que en algunos puntos se plantea la excavación y reubicación de las mismas. A Sectores especificados que no afecten la circulación. ACCION 1.8. AREAS VERDES Acompañando al desarrollo longitudinal de la Vereda, se ha considerado la inclusión de una franja del área verde mediante el plantado de árboles, sembrado de grass y confinamiento de dicha área. Asimismo se ha previsto un sistema de riego por goteo. Esto, le brinda a los peatones usuarios de
