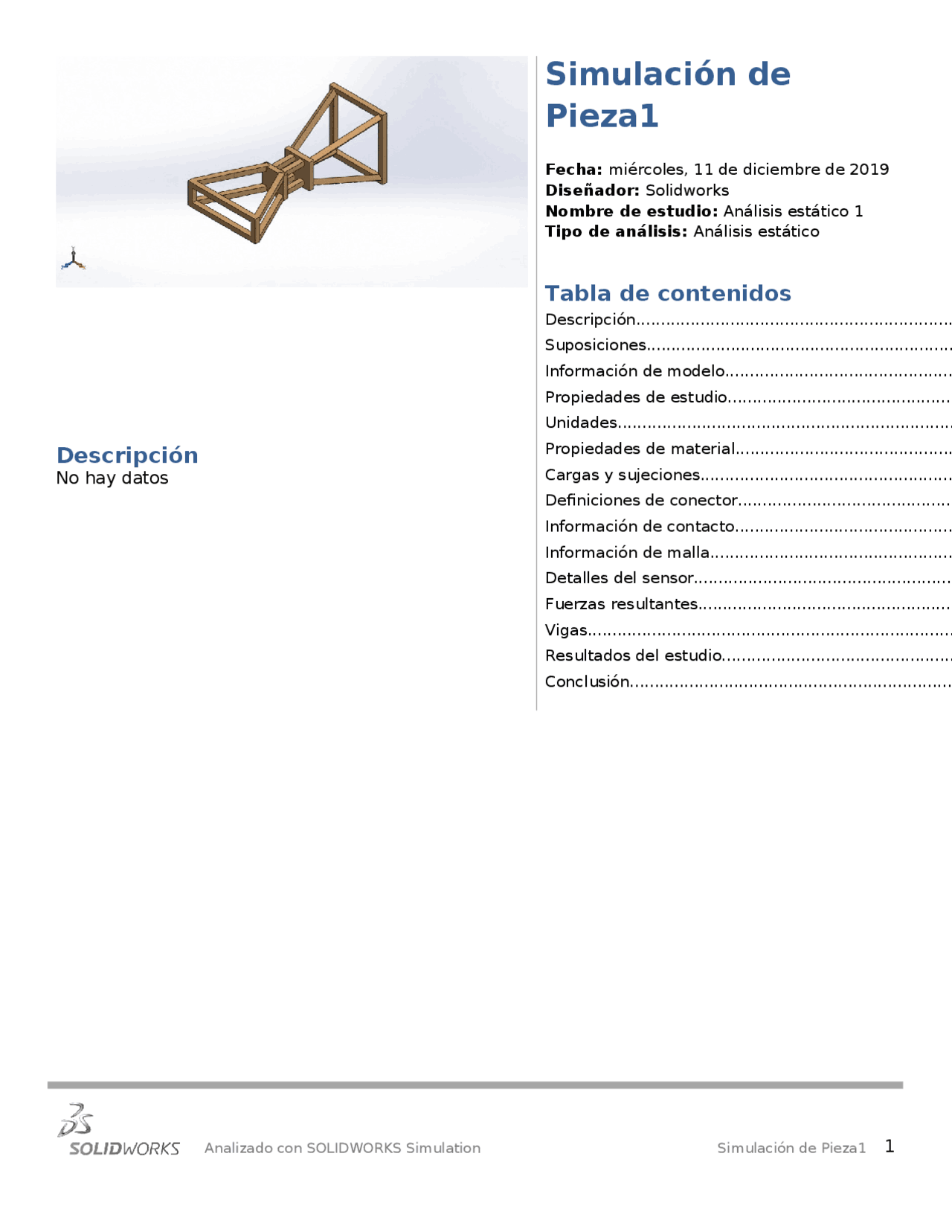

Simulación de

Pieza1

Fecha: miércoles, 11 de diciembre de 2019

Diseñador: Solidworks

Nombre de estudio: Análisis estático 1

Tipo de análisis: Análisis estático

Tabla de contenidos

Descripción....................................................................................................................................................

Suposiciones..................................................................................................................................................

Información de modelo..................................................................................................................................

Propiedades de estudio..................................................................................................................................

Unidades........................................................................................................................................................

Propiedades de material................................................................................................................................

Cargas y sujeciones.......................................................................................................................................

Definiciones de conector................................................................................................................................

Información de contacto................................................................................................................................

Información de malla.....................................................................................................................................

Detalles del sensor........................................................................................................................................

Fuerzas resultantes........................................................................................................................................

Vigas..............................................................................................................................................................

Resultados del estudio...................................................................................................................................

Conclusión...................................................................................................................................................

Descripción

No hay datos

Analizado con SOLIDWORKS Simulation Simulación de Pieza1 1

Vista previa parcial del texto

¡Descarga Anaisis estatico solidwork y más Apuntes en PDF de Mecánica solo en Docsity!

Simulación de

Pieza

Fecha: miércoles, 11 de diciembre de 2019 Diseñador: Solidworks Nombre de estudio: Análisis estático 1 Tipo de análisis: Análisis estático

Tabla de contenidos

Descripción................................................................ Suposiciones.............................................................. Información de modelo.............................................. Propiedades de estudio.............................................. Unidades.................................................................... Propiedades de material............................................ Cargas y sujeciones................................................... Definiciones de conector............................................ Información de contacto............................................ Información de malla................................................. Detalles del sensor..................................................... Fuerzas resultantes.................................................... Vigas.......................................................................... Resultados del estudio............................................... Conclusión.................................................................

Descripción

No hay datos

Suposiciones Información de modelo Nombre del modelo: Pieza Configuración actual: Predeterminado Sólidos Nombre de documento y referencia Tratado como Propiedades volumétricas Ruta al documento/Fecha de modificación Sólido importado Sólido Masa:7.46515e-008 kg Volumen:4.66602e- m^ Densidad:159.99 kg/m^ Peso:7.31585e-007 N

Propiedades de material

Referencia de modelo Propiedades Componentes

Nombre: Balsa Tipo de modelo: Isotrópico elástico lineal Criterio de error predeterminado: Desconocido Límite elástico: 2e+007 N/m^ Módulo elástico: 3e+009 N/m^ Coeficiente de Poisson:

Densidad: 159.99 kg/m^ Módulo cortante: 3e+008 N/m^ Sólido 1(Sólido importado1)(Pieza1) Datos de curva:N/A

Cargas y sujeciones

Nombre de

sujeción

Imagen de sujeción Detalles de sujeción

Fijo-

Entidades: 1 cara(s) Tipo: Geometría fija

Fuerzas resultantes

Componentes X Y Z Resultante Fuerza de reacción(N) 3.03816e-005 0.000139406 -19.9995 19. Momento de reacción(N.m)

Nombre de

carga

Cargar imagen Detalles de carga

Fuerza-

Entidades: 1 cara(s) Tipo: Aplicar fuerza normal Valor: 20 N Definiciones de conector

No hay datos

Información de malla

Tipo de malla Malla sólida

Mallador utilizado: Malla estándar

Transición automática: Desactivar

Incluir bucles automáticos de malla: Activar

Puntos jacobianos 4 Puntos

Tamaño de elementos 7.76175e-005 m

Tolerancia 3.88088e-006 m

Trazado de calidad de malla Elementos cuadráticos de alto orden

Información de malla - Detalles

Número total de nodos 19927

Número total de elementos 10116

Cociente máximo de aspecto 10.

% de elementos cuyo cociente de

aspecto es < 3

% de elementos cuyo cociente de

aspecto es > 10

% de elementos distorsionados

(Jacobiana)

Tiempo para completar la malla

(hh;mm;ss):

Nombre de computadora: RICHARD

Detalles del sensor

No hay datos

Fuerzas resultantes Fuerzas de reacción

Conjunto de

selecciones

Unidades Sum X

Sum Y Sum Z Resultante

Todo el modelo N 3.03816e-005 0.000139406 -19.9995 19. Momentos de reacción

Conjunto de

selecciones

Unidades Sum X

Sum Y Sum Z Resultante

Todo el modelo N.m 0 0 0 0 Vigas No hay datos

Nombre Tipo Mín. Máx.

Pieza1-Análisis estático 1-Desplazamientos-Desplazamientos

Nombre Tipo Mín. Máx.

Deformaciones unitarias ESTRN: Deformación unitaria equivalente 3.349e- Elemento: 5020 7.359e- Elemento: 4485
