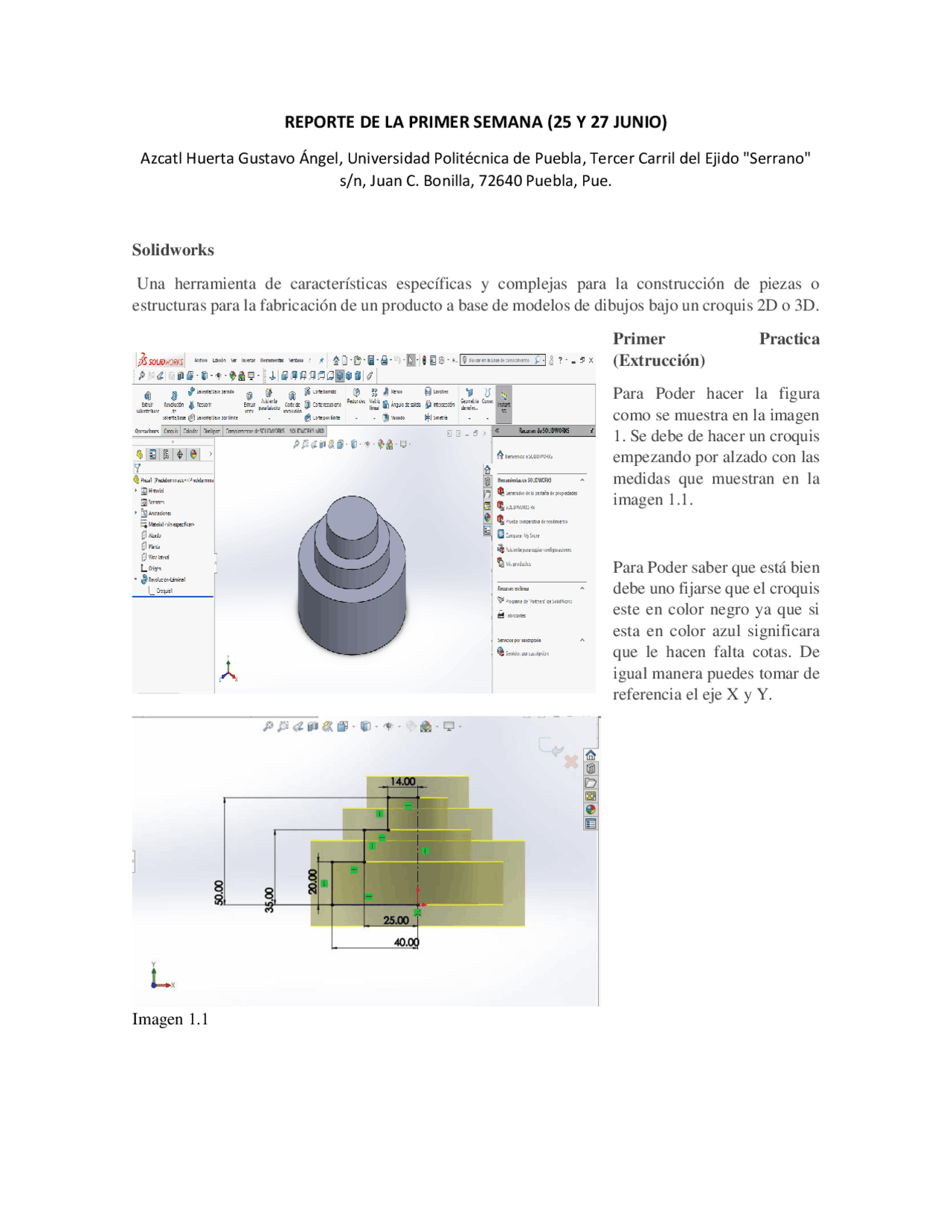

REPORTE DE LA PRIMER SEMANA (25 Y 27 JUNIO)
Azcatl Huerta Gustavo Ángel, Universidad Politécnica de Puebla, Tercer Carril del Ejido "Serrano"
s/n, Juan C. Bonilla, 72640 Puebla, Pue.
Solidworks
Una herramienta de características específicas y complejas para la construcción de piezas o
estructuras para la fabricación de un producto a base de modelos de dibujos bajo un croquis 2D o 3D.
Primer Practica
(Extrucción)
Para Poder hacer la figura
como se muestra en la imagen
1. Se debe de hacer un croquis
empezando por alzado con las
medidas que muestran en la
imagen 1.1.
Para Poder saber que está bien
debe uno fijarse que el croquis
este en color negro ya que si
esta en color azul significara
que le hacen falta cotas. De
igual manera puedes tomar de
referencia el eje X y Y.
Imagen 1.1
