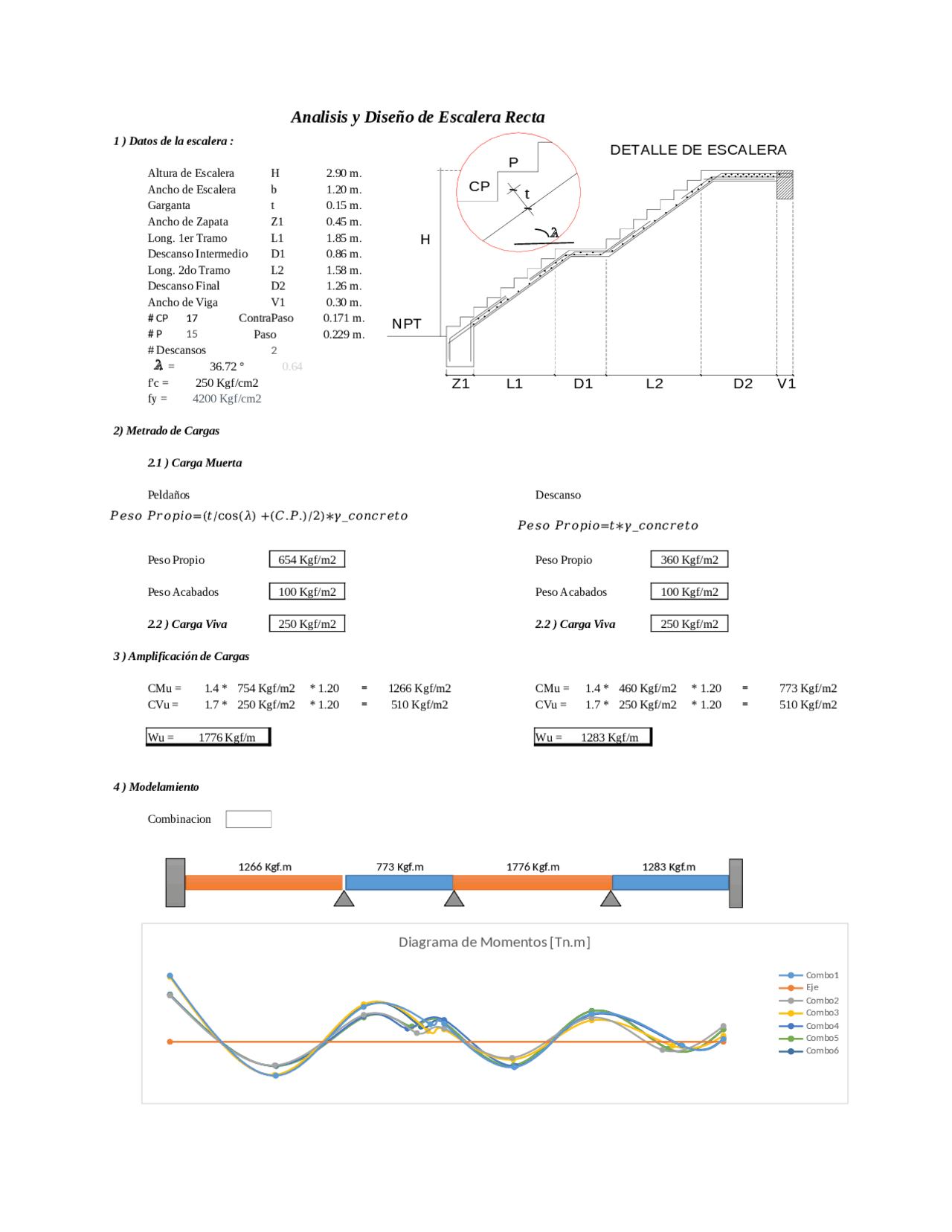

Analisis y Diseño de Escalera Recta
1 ) Datos de la escalera :
Altura de Escalera H 2.90 m.
Ancho de Escalera b 1.20 m.
Garganta t 0.15 m.
Ancho de Zapata Z1 0.45 m.
Long. 1er Tramo L1 1.85 m.
Descanso Intermedio D1 0.86 m.
Long. 2do Tramo L2 1.58 m.
Descanso Final D2 1.26 m.
Ancho de Viga V1 0.30 m.
# CP 17 ContraPaso 0.171 m.
# P 15 Paso 0.229 m.
# Descansos 2
. = 36.72 ° 0.64
f'c = 250 Kgf/cm2
fy = 4200 Kgf/cm2
2) Metrado de Cargas
2.1 ) Carga Muerta
Peldaños Descanso
Peso Propio 654 Kgf/m2 Peso Propio 360 Kgf/m2
Peso Acabados 100 Kgf/m2 Peso Acabados 100 Kgf/m2
2.2 ) Carga Viva 250 Kgf/m2 2.2 ) Carga Viva 250 Kgf/m2
3 ) Amplificación de Cargas
CMu = 1.4 * 754 Kgf/m2 * 1.20 =1266 Kgf/m2
CMu =
1.4 * 460 Kgf/m2 * 1.20 =773 Kgf/m2
CVu = 1.7 * 250 Kgf/m2 * 1.20 =510 Kgf/m2 CVu = 1.7 * 250 Kgf/m2 * 1.20 =510 Kgf/m2
Wu = 1776 Kgf/m Wu = 1283 Kgf/m
4 ) Modelamiento
Combinacion 5
1266 Kgf.m 773 Kgf.m 1776 Kgf.m 1283 Kgf.m
𝝀
𝑃𝑒𝑠𝑜 𝑃𝑟𝑜𝑝𝑖𝑜=(𝑡/cos (𝜆) +(𝐶.𝑃.)/2)∗𝛾_𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜
DETALLE DE ESCALERA
L1 D1 L2 D2 V1Z1
NPT
H
P
CP t
𝝀
𝑃𝑒𝑠𝑜 𝑃𝑟𝑜𝑝𝑖𝑜=𝑡∗𝛾_𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜
Diagrama de Momentos [Tn.m]
Combo1
Eje
Combo2
Combo3
Combo4
Combo5
Combo6
5
