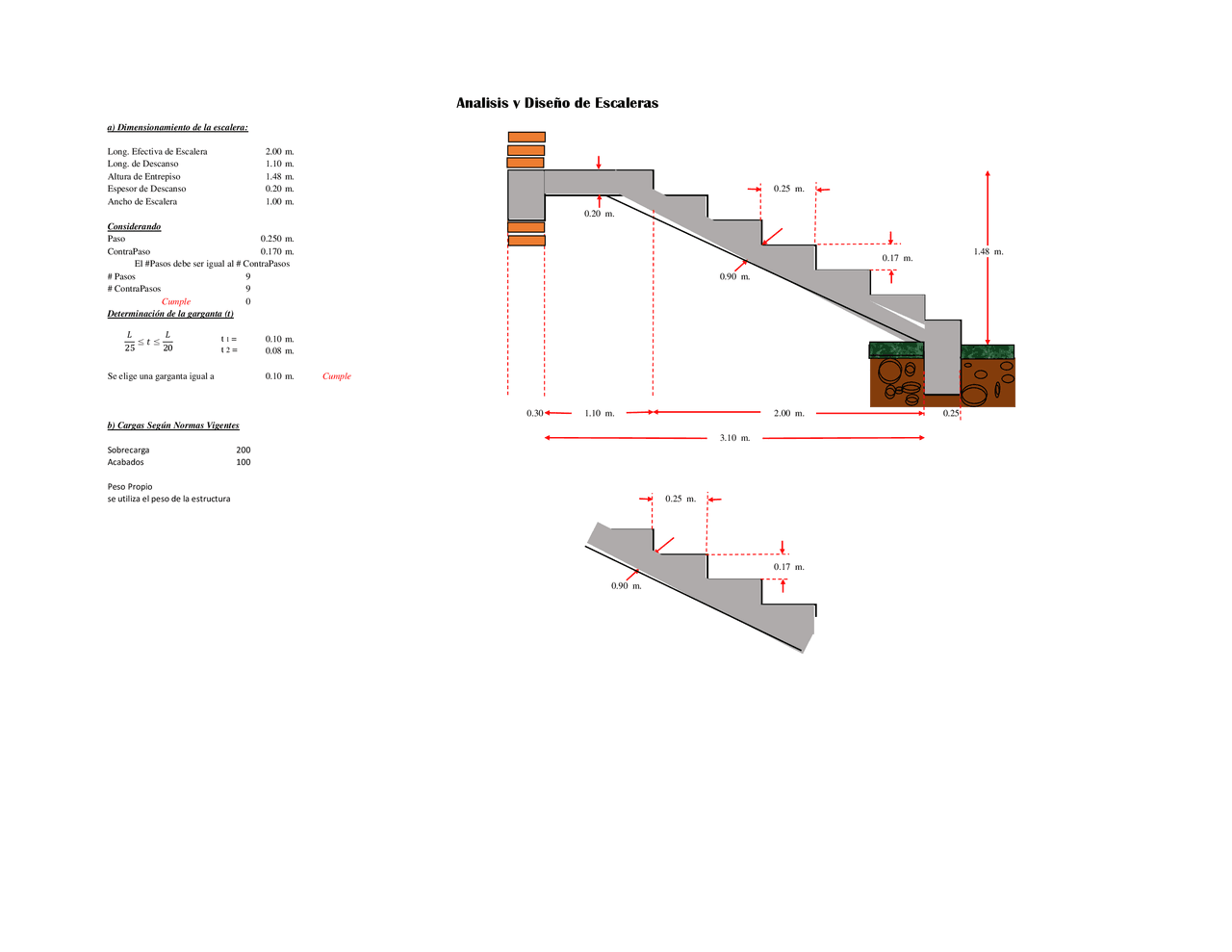

Analisis y Diseño de Escaleras
a) Dimensionamiento de la escalera:
Long. Efectiva de Escalera 2.00 m.
Long. de Descanso 1.10 m.
Altura de Entrepiso 1.48 m.
Espesor de Descanso
0.20 m.
Ancho de Escalera 1.00 m.
Considerando
Paso 0.250 m.
ContraPaso 0.170 m.
El #Pasos debe ser igual al # ContraPasos
# Pasos 9
# ContraPasos 9
Cumple 0
Determinación de la garganta (t)
t 1 =0.10 m.
t 2 =0.08 m.
Se elige una garganta igual a 0.10 m. Cumple
0.30 0.25
b) Cargas Según Normas Vigentes
Sobrecarga 200
Acabados 100
Peso Propio
se utiliza el peso de la estructura
1.48 m.
0.17 m.
3.10 m.
0.90 m.
2.00 m.
1.10 m.
0.25 m.
0.90 m.
0.20 m.
0.25 m.
0.17 m.
𝐿
25
≤ 𝑡 ≤
𝐿
20
