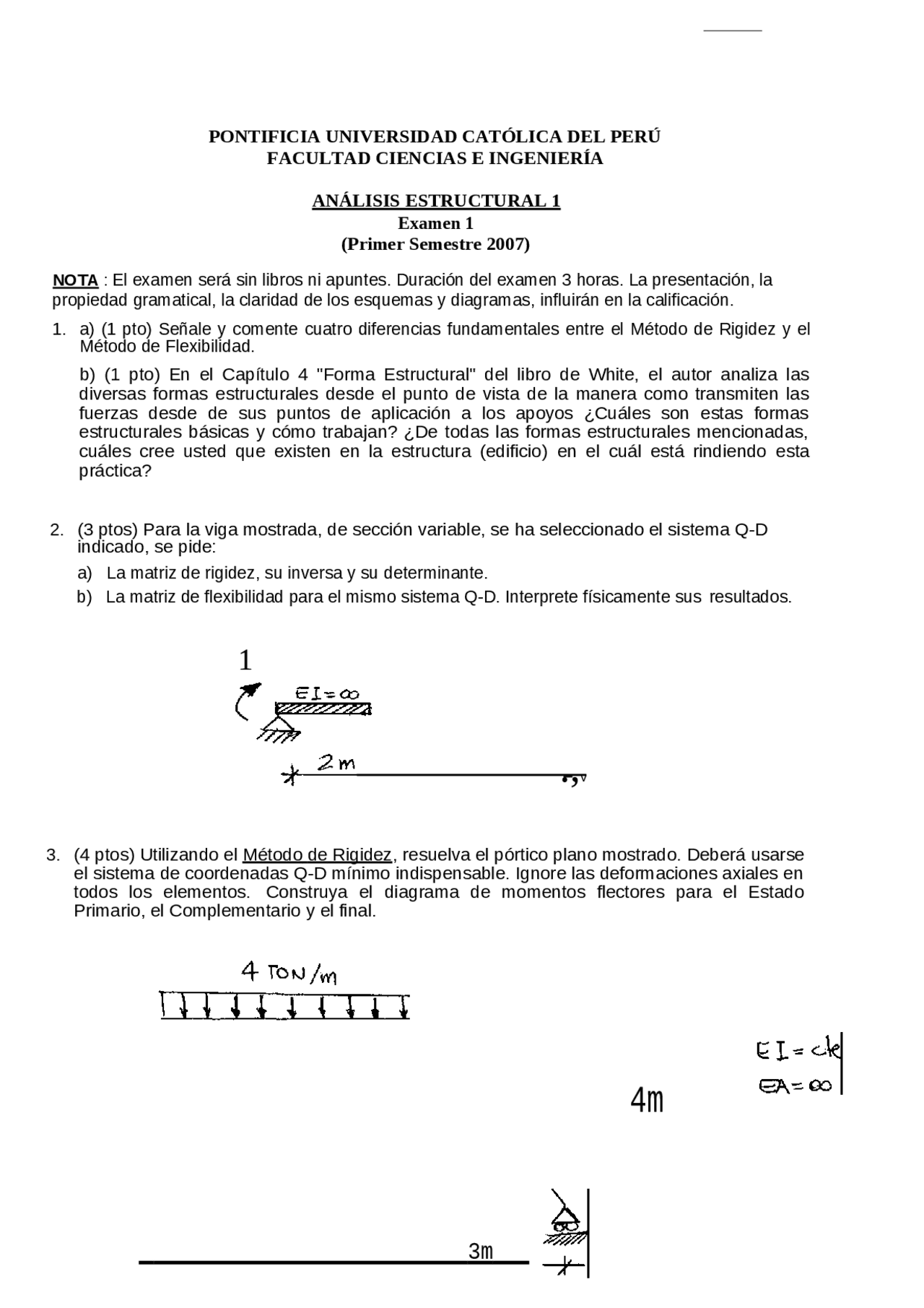

PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ
FACULTAD CIENCIAS E INGENIERÍA
ANÁLISIS ESTRUCTURAL 1
Examen 1
(Primer Semestre 2007)
NOTA : El examen será sin libros ni apuntes. Duración del examen 3 horas. La presentación, la
propiedad gramatical, la claridad de los esquemas y diagramas, influirán en la calificación.
1. a) (1 pto) Señale y comente cuatro diferencias fundamentales entre el Método de Rigidez y el
Método de Flexibilidad.
b) (1 pto) En el Capítulo 4 "Forma Estructural" del libro de White, el autor analiza las
diversas formas estructurales desde el punto de vista de la manera como transmiten las
fuerzas desde de sus puntos de aplicación a los apoyos ¿Cuáles son estas formas
estructurales básicas y cómo trabajan? ¿De todas las formas estructurales mencionadas,
cuáles cree usted que existen en la estructura (edificio) en el cuál está rindiendo esta
práctica?
2.
(3 ptos) Para la viga mostrada, de sección variable, se ha seleccionado el sistema Q-D
indicado, se pide:
a) La matriz de rigidez, su inversa y su determinante.
b) La matriz de flexibilidad para el mismo sistema Q-D. Interprete físicamente sus resultados.
1
3.
(4 ptos) Utilizando el Método de Rigidez , resuelva el pórtico plano mostrado. Deberá usarse
el sistema de coordenadas Q-D mínimo indispensable. Ignore las deformaciones axiales en
todos los elementos. Construya el diagrama de momentos flectores para el Estado
Primario, el Complementario y el final.
4m
3m
