110+000
110+050
0+000
0+020
0+040
0+060
0+080
0+100
0+000
0+0
Aguas Arriba
Hacia
Jaén
Hacia
San Ignacio
0+000.0
0+020.0
0+040.0
0+060.0
0+075.0
0+000.0
5.50
6.86
PERÚ Provias
Nacional
Viceministerio
de Transportes
Ministerio
de Transportes
y Comunicaciones
A
IC
P
EÚBL
RE
PR
L
Ú
DE
SERV
CO
(FRO
CONSULTORES
Consorcio
Bellavista

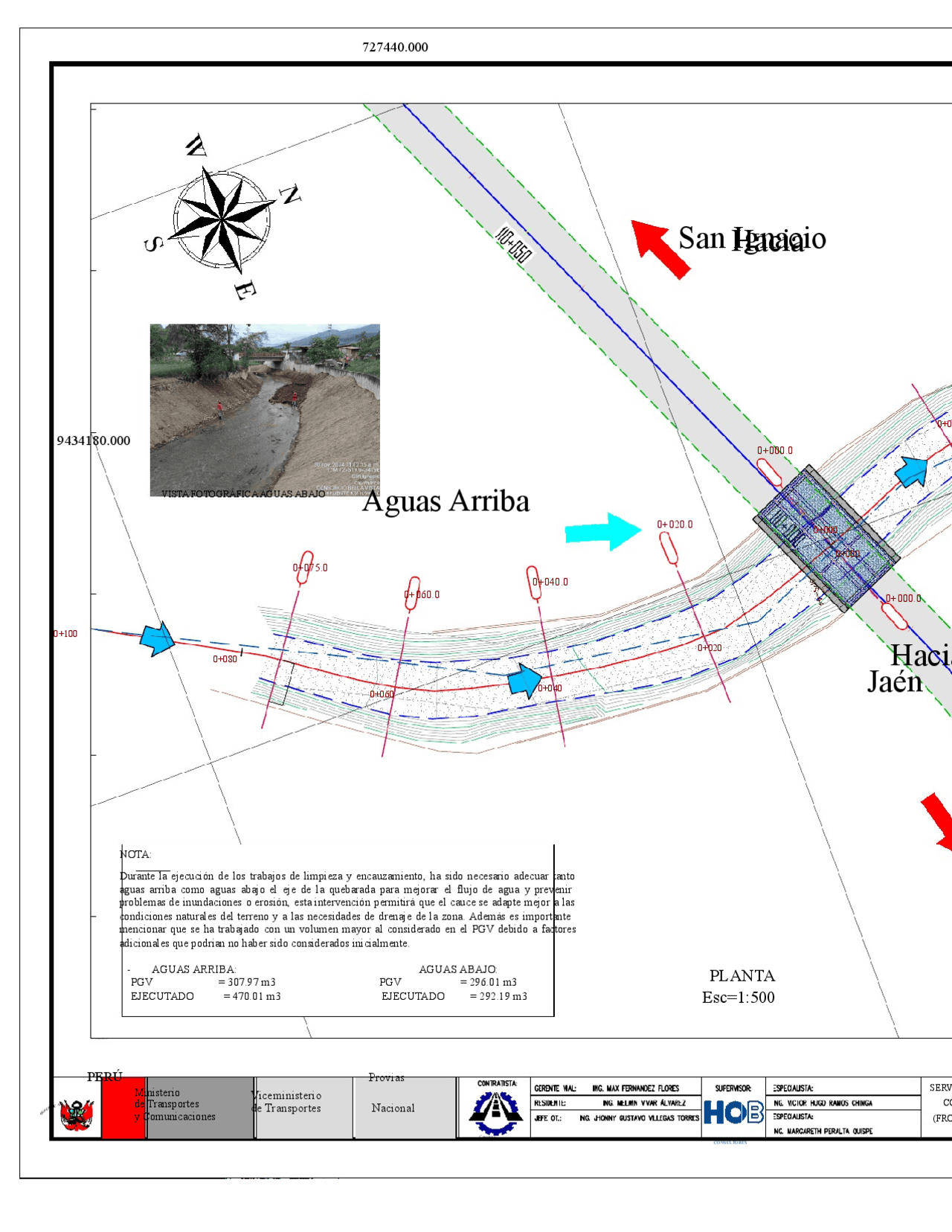

PLANTA
Esc=1:500
N
S
E
W
Reference system definition - Coordinate System
VISTA FOTOGRÁFICA AGUAS ABAJO
NOTA:
Durante la ejecución de los trabajos de limpieza y encauzamiento, ha sido necesario adecuar tanto
aguas arriba como aguas abajo el eje de la quebarada para mejorar el flujo de agua y prevenir
problemas de inundaciones o erosión, esta intervención permitirá que el cauce se adapte mejor a las
condiciones naturales del terreno y a las necesidades de drenaje de la zona. Además es importante
mencionar que se ha trabajado con un volumen mayor al considerado en el PGV debido a factores
adicionales que podrian no haber sido considerados inicialmente.
- AGUAS ARRIBA: AGUAS ABAJO:
PGV = 307.97 m3 PGV = 296.01 m3
EJECUTADO = 470.01 m3 EJECUTADO = 292.19 m3
727440.000
9434180.000
