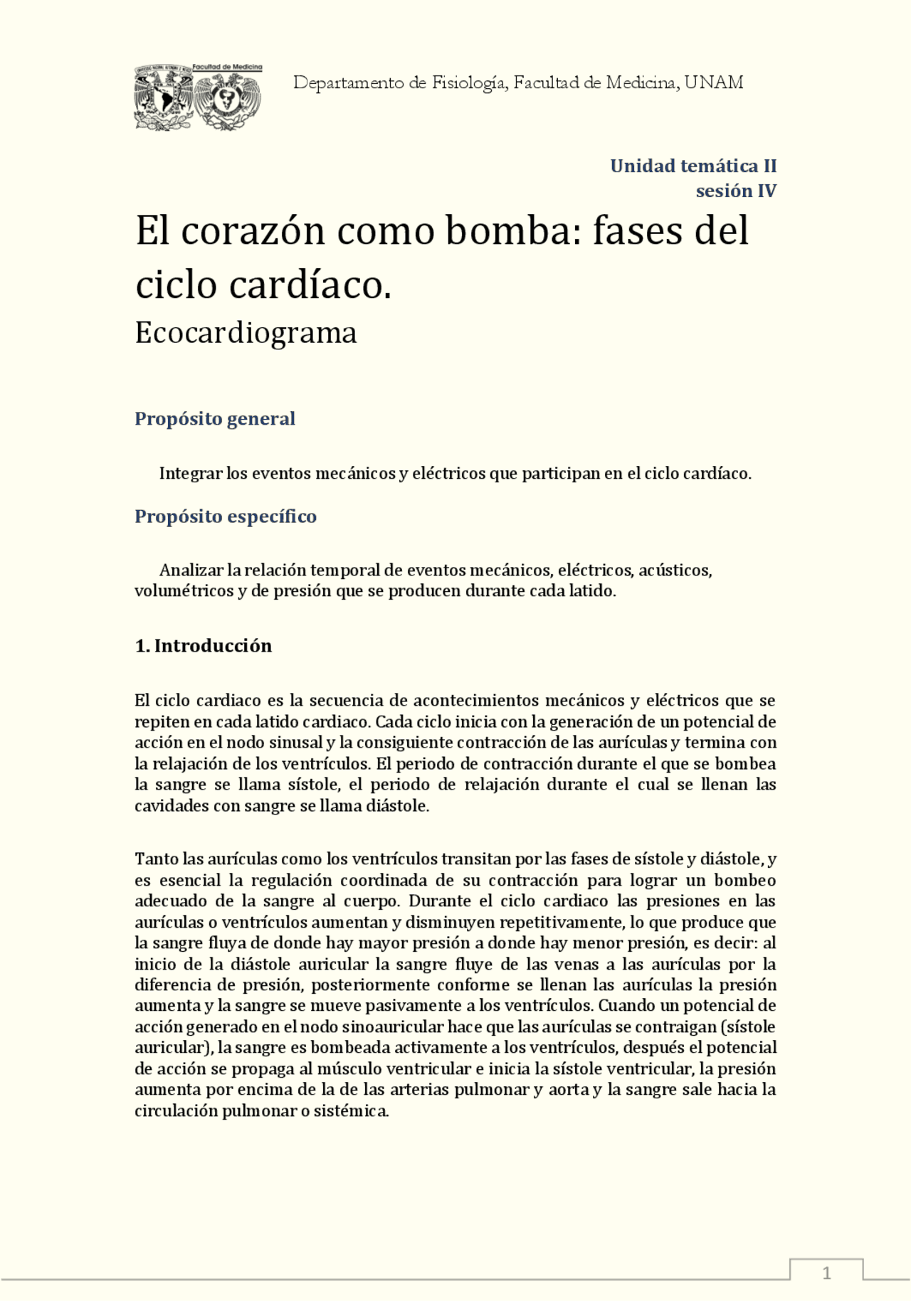

Unidad temática II
sesión IV
El corazón como bomba: fases del
ciclo cardíaco.
Ecocardiograma
Propósito general
Integrar los eventos mecánicos y eléctricos que participan en el ciclo cardíaco.
Propósito específico
Analizar la relación temporal de eventos mecánicos, eléctricos, acústicos, volumétricos y de presión que se producen durante cada latido.
1. Introducción
El ciclo cardiaco es la secuencia de acontecimientos mecánicos y eléctricos que se repiten en cada latido cardiaco. Cada ciclo inicia con la generación de un potencial de acción en el nodo sinusal y la consiguiente contracción de las aurículas y termina con la relajación de los ventrículos. El periodo de contracción durante el que se bombea la sangre se llama sístole, el periodo de relajación durante el cual se llenan las cavidades con sangre se llama diástole. Tanto las aurículas como los ventrículos transitan por las fases de sístole y diástole, y es esencial la regulación coordinada de su contracción para lograr un bombeo adecuado de la sangre al cuerpo. Durante el ciclo cardiaco las presiones en las aurículas o ventrículos aumentan y disminuyen repetitivamente, lo que produce que la sangre fluya de donde hay mayor presión a donde hay menor presión, es decir: al inicio de la diástole auricular la sangre fluye de las venas a las aurículas por la diferencia de presión, posteriormente conforme se llenan las aurículas la presión aumenta y la sangre se mueve pasivamente a los ventrículos. Cuando un potencial de acción generado en el nodo sinoauricular hace que las aurículas se contraigan (sístole auricular), la sangre es bombeada activamente a los ventrículos, después el potencial de acción se propaga al músculo ventricular e inicia la sístole ventricular, la presión aumenta por encima de la de las arterias pulmonar y aorta y la sangre sale hacia la circulación pulmonar o sistémica.
Figura 1: El ciclo cardiaco inicia con la contracción (sístole) auricular, y termina con la diástole ventricular. Se muestran a) los ciclos de sístole y diástole para las aurículas y los ventrículos; b) el estado de las válvulas en cada fase del ciclo c) las presiones para cada cámara representadas por el grosor de los contornos, d) la dirección y magnitud de los flujos (flechas) y e) la correlación con diferentes segmentos del electrocardiograma Fases del ciclo cardiaco y el esquema de Wiggers Desde su publicación en 1915 1 el diagrama de Wiggers ha sido una herramienta invaluable en aprender el funcionamiento del corazón. En el diagrama se relacionan temporalmente los fenómenos auditivos, eléctricos y mecánicos con los cambios en los volúmenes y presiones que ocurren durante cada latido del corazón. A continuación, haremos un recorrido por cada fase del ciclo cardiaco, ayudándonos del diagrama de Wiggers (números indicando cada fase arriba del esquema), con fines de hacerlo más simple, nos enfocaremos a el lado izquierdo del corazón.
● En el electrocardiograma está finalizando la onda T, que marca la onda de
repolarización ventricular.
● El fonocardiograma muestra un ruido (el segundo ruido) que se produce
por flujo turbulento de la sangre (la reverberación de la sangre en las cúspides valvulares) a consecuencia del cierre de las válvulas aórtica (A2) y pulmonar (P2), normalmente A2 precede a P2 y es más evidente durante la inspiración.
2. Diástole ventricular (Llenado ventricular rápido): La fase de relajación
ventricular caracterizada por un flujo rápido y pasivo de sangre desde las aurículas hasta los ventrículos.
● Las válvulas mitral y tricúspide se abren y permiten un flujo rápido de la
sangre acumulada desde las aurículas a los ventrículos, aproximadamente 70% - 80% del llenado del volumen ventricular se da en esta fase, esta característica da lugar al nombre de esta fase.
● La presión en la aorta y arterias pulmonares siguen siendo mayores que
la de los ventrículos por lo que las válvulas semilunares se mantienen cerradas.
● Al inicio de esta fase la presión en la aurícula disminuye al liberar su
sangre hacia el ventrículo (fase descendente de la onda v).
● El electrocardiograma es isoeléctrico durante esta fase (ya terminó la
repolarización ventricular y aún no inicia la despolarización auricular).
● El fonocardiograma muestra un tercer ruido cardiaco, aunque
generalmente es muy débil y no se puede escuchar. El ruido es producido por la sangre al chocar con las paredes de los ventrículos. Es más probable escucharlo en atletas, o en mujeres embarazadas, si el sonido se escucha en personas de edad avanzada podría indicar insuficiencia cardiaca congestiva, también es posible escucharlo en casos de hipertensión severa, infartos al miocardio, insuficiencia mitral, etc.
3. Diástasis: Esta fase es caracterizada por un llenado pasivo lento del
ventrículo, conforme la presión del ventrículo se acerca a la de la aurícula. No hay otros eventos importantes.
4. Sístole auricular: Fase de contracción auricular, caracterizada por terminar
de llenar el ventrículo.
● La aurícula se contrae y aumenta su presión eyectando el volumen
residual de sangre hacia el ventrículo, aproximadamente 20% del volumen ventricular.
● La onda a de la curva de presión aórtica ocurre con la contracción de la
aurícula, la sangre que llega no puede entrar a la aurícula debido a la mayor presión y se regresa a la vena yugular, causando una onda de presión en el pulso venoso yugular.
● Al final de esta fase de sístole auricular, la presión del ventrículo se hace
mayor que la de la aurícula y se cierran las válvulas mitral y tricúspide.
● En el electrocardiograma el impulso generado en nodo sino-auricular
produce despolarización y contracción auricular. La onda P en el electrocardiograma es el registro esta despolarización auricular. El intervalo PQ es isoeléctrico mientras la onda de despolarización atraviesa lentamente el tabique atrioventricular, esta pausa en la contracción es importante para permitir que los ventrículos se llenen completamente de sangre.
● En el fonocardiograma (no se muestra), puede ocurrir un 4º sonido, que
es anormal y se asocia al final del vaciamiento auricular después de la contracción atrial, puede observarse en casos de insuficiencia tricuspídea.
5. Contracción Isovolumétrica: Fase de la sístole ventricular caracterizada por
el aumento de presión en el ventrículo, sin cambios en el volumen.
● Cuando el impulso eléctrico despolariza el músculo ventricular, la
presión aumenta dentro de los ventrículos, pero las fibras musculares no pueden acortarse (los ventrículos están llenos de sangre), la presión seguirá aumentando acercándose a la presión aórtica y pulmonar.
● Las válvulas AV se cierran cuando la presión de los ventrículos excede la
de las aurículas. Las valvas de las válvulas al cerrarse protruyen hacia las aurículas y generan las ondas c en las curvas de presión auricular.
● El volumen de los ventrículos se mantiene constante. A esto debe el
nombre esta fase.
● El electrocardiograma se caracteriza por la presencia del complejo QRS
que registra los vectores de despolarización ventricular desde el Haz de His, y el sistema de Purkinje.
La relación entre la presión y el volumen ventricular Una forma de representar los cambios en la presión y el volumen que ocurren en el ventrículo durante cada latido cardiaco es la gráfica presión-volumen. Esta gráfica la podemos construir a partir del diagrama de Wiggers, graficando la presión del ventrículo contra el volumen ventricular que encontramos en diferentes fases del ciclo cardiaco (Figura 3). Figura 3. La gráfica obtenida al relacionar los valores del volumen y la presión ventricular en cada fase del ciclo cardiaco. D-A: relajación isovolumétrica; A-B: llenado ventricular; B-A: contracción isovolumétrica Y C-D: eyección ventricular. Para construir la gráfica de presión - volumen, dividimos el ciclo cardiaco en cuatro fases: Fases durante la diástole ventricular
● Fase d: relajación isovolumétrica.
● Fase a: llenado ventricular (incluye el llenado ventricular rápido, la
diástasis y la sístole auricular).
Fases durante la sístole (contracción) ventricular
● Fase b: contracción isovolumétrica.
● Fase c: eyección ventricular.
Al final de la diástole el volumen del ventrículo es el máximo y esto aumenta la presión dentro del ventrículo provocando el cierre de la válvula mitral, en este momento la onda de despolarización alcanza los ventrículos y el ventrículo empieza la fase de contracción isovolumétrica (aumenta la tensión sin cambiar la longitud debido a que los ventrículos están llenos de sangre pero las válvulas están cerradas), este aumento de presión sin cambiar de volumen se refleja como una línea vertical. La presión aumenta rápidamente hasta sobrepasar la presión de la aorta y en este momento se abre la válvula aórtica y empieza la fase de eyección. El 70% del vaciado de la sangre se produce durante el primer tercio del período de eyección y el 30% restante del vaciado durante los dos tercios siguientes. Por tanto, el primer tercio se denomina periodo de eyección rápida y los dos tercios finales periodo de eyección lenta. Al final de esta fase la presión del ventrículo disminuye por debajo de la presión de la aorta y esto produce el cierre de la válvula aórtica, en este momento termina la sístole. La diástole comienza con el cierre de la válvula aórtica y la relajación del ventrículo, en este momento ambas válvulas están cerradas por lo que no hay cambios en el volumen pero si hay una disminución en la presión, es decir hay una relajación isovolumétrica. La fase de llenado ventricular comienza cuando la presión del ventrículo es menor que la de la aurícula y esto permite la apertura de la válvula mitral y el ventrículo comience a llenarse. El llenado normal de los ventrículos aumenta el volumen de cada uno de los ventrículos hasta aproximadamente 110 a 120 ml, este volumen se denomina volumen telediastólico. Conforme los ventrículos se vacían durante la sístole, el volumen disminuye aproximadamente hasta aproximadamente 40 a 50 ml, lo que se denomina volumen telesistólico. La diferencia entre el volumen telediastólico y el volumen telesistólico es la cantidad de sangre que expulsa el corazón con cada latido y se denomina volumen sistólico o volumen latido y en la gráfica de presión-volumen está representado por el ancho de la curva.
1. Valoración del sistema cardiovascular mediante el uso de la ecografía La ecocardiografía se ha convertido en una modalidad diagnóstica de uso frecuente en el área cardiovascular, nos permite una evaluación comprensiva de la fisiología cardiovascular y es actualmente la principal herramienta no invasiva. Sus principios básicos son similares a los del diagnóstico por ultrasonido aunque con algunas diferencias, dado que el corazón es un órgano en movimiento, y por ello requiere para su evaluación del conocimiento claro de la anatomía y la fisiología. La ecocardiografía se basa en el uso de ultrasonido, ondas de sonido de alta frecuencia, (frecuencias mayores a 20,000 ciclos/s ó hertz) con el fin de explorar estructuras cardiacas. Esta generación de ondas se basa en el efecto piezoeléctrico que es la capacidad que poseen algunos cristales de cuarzo, entre otros materiales de
3. Resultados
El profesor realizará una demostración de las diferentes ventanas cardiacas que se pueden explorar, cada una permite una adecuada observación de determinadas estructuras (ver tabla abajo). Ventana Plano Estructuras visualizadas Paraesternal Eje largo Ventrículo izquierdo Tracto entrada y salida ventrículo derecho Eje corto Tronco y bifurcación de la arteria pulmonar Aorta y atrio izquierdo Tracto de salida del ventrículo izquierdo Ventrículo izquierdo
Apical 4 cámaras
5 cámaras
Atrios y ventrículos Atrios, Ventrículos y aorta Eje largo paraesternal: Con el paciente en decúbito lateral izquierdo se coloca el transductor en el cuarto espacio intercostal borde paraesternal con el haz del ultrasonido dirigido perpendicularmente. Eje corto paraesternal: Al rotar el transductor 90° en el sentido de las manecillas del reloj desde la posición donde estaba colocado para el eje largo se va inclinando desde la base hasta el ápex. Eje apical: Con el paciente en la misma posición decúbito lateral izquierdo se palpa el impulso de ápex y se colocará el transductor en esa área, dirigido de abajo hacia arriba, de izquierda a derecha, con la muesca marcadora dirigiéndose hacia el hombro izquierdo del paciente, se logra una visualización de las 4 cavidades cardiacas. Posteriormente, para observar un eje apical 5 cámaras se inclinará el transductor hacia abajo. A continuación, para realizar una observación dinámica del corazón, el profesor utilizará la modalidad Doppler color, continuo y pulsado para poder analizar los flujos y sus direcciones y correlacionarse con los fenómenos ocurridos durante el ciclo cardiaco al mismo tiempo se hará un análisis de la actividad eléctrica del corazón por medio de un ECG tomado en tiempo real por el ecocardiógrafo. Se analizarán los fenómenos ocurridos durante la sístole y la diástole y el comportamiento de cada estructura anatómica en éstas, así como se realizará el análisis con el Doppler de onda pulsada el movimiento de los flujos sanguíneos en los eventos de:
● Relajación y contracción Isovolumétrica
● Llenado rápido y llenado lento ventricular
● La contracción auricular y su relación con las odas vistas en el esquema
de wiggers de presión auricular.
Durante la práctica:
1) identifique las siguientes estructuras: Ventrículo derecho y ventrículo izquierdo,
válvulas, orejuelas auriculares, banda moderadora (fundamente las características anatómicas de cada uno de ellos).
2) Integre en su propia versión del esquema de Wiggers los eventos observados
durante la realización del ecocardiograma
3) Demuestre la relación entre los eventos observados en el electrocardiograma y
los observados en el ecocardiograma.
4) Elabore un reporte de práctica.
Este cambio en el flujo de sangre produce que en el ventrículo derecho, la circulación pulmonar, la aurícula izquierda y el ventrículo izquierdo exista una sobrecarga relativa de volumen (reciben más sangre, simbolizado con un mayor número de flechas en la Figura 4). Al inicio el aumento del retorno de sangre a los ventrículos aumentan el volumen sistólico (volumen latido).
2) ¿Cómo se relaciona este fenómeno con el mecanismo de Frank-Starling?
Este mayor volumen con el tiempo puede provocar dilatación de la cavidad, y disfunción sistólica.
3) ¿cómo esperas ver que se modifique la curva de presión-volumen del ventrículo
izquierdo en estadios tempranos y tardíos? ¿cómo se modificarán el volumen- latido, y el volumen y presión telesistólicos y telediastólicos.
4) ¿Cómo se relaciona éste aumento de volumen con la ley de Laplace? ¿Qué pasa
con la tensión sobre las paredes del ventrículo conforme aumenta el radio? Por otra parte cuando hay un aumento de circulación por el sistema vascular pulmonar como mecanismo homeostático puede ocurrir un engrosamiento de la túnica media y de la íntima arteriolar lo que provoca un aumento de la resistencia vascular periférica.
5) ¿cómo esperas que el ventrículo derecho se modifique estructuralmente para
hacer frente a este aumento de resistencia vascular pulmonar?
6) Cuando la resistencia vascular pulmonar sea mayor que la resistencia vascular
sistémica se produce el síndrome de Eisenmenger, ¿explica en qué consiste?
7) ¿Esperas encontrar cianosis en esta etapa? ¿Por qué?
8) Al hacer una auscultación o en el fonocardiograma es común encontrar un
aumento de la amplitud del segundo ruido, en específico del componente P ¿Por qué crees que ocurre esto?
