INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
Instrucción Técnica Complementaria EA - 04
Componentes de las instalaciones

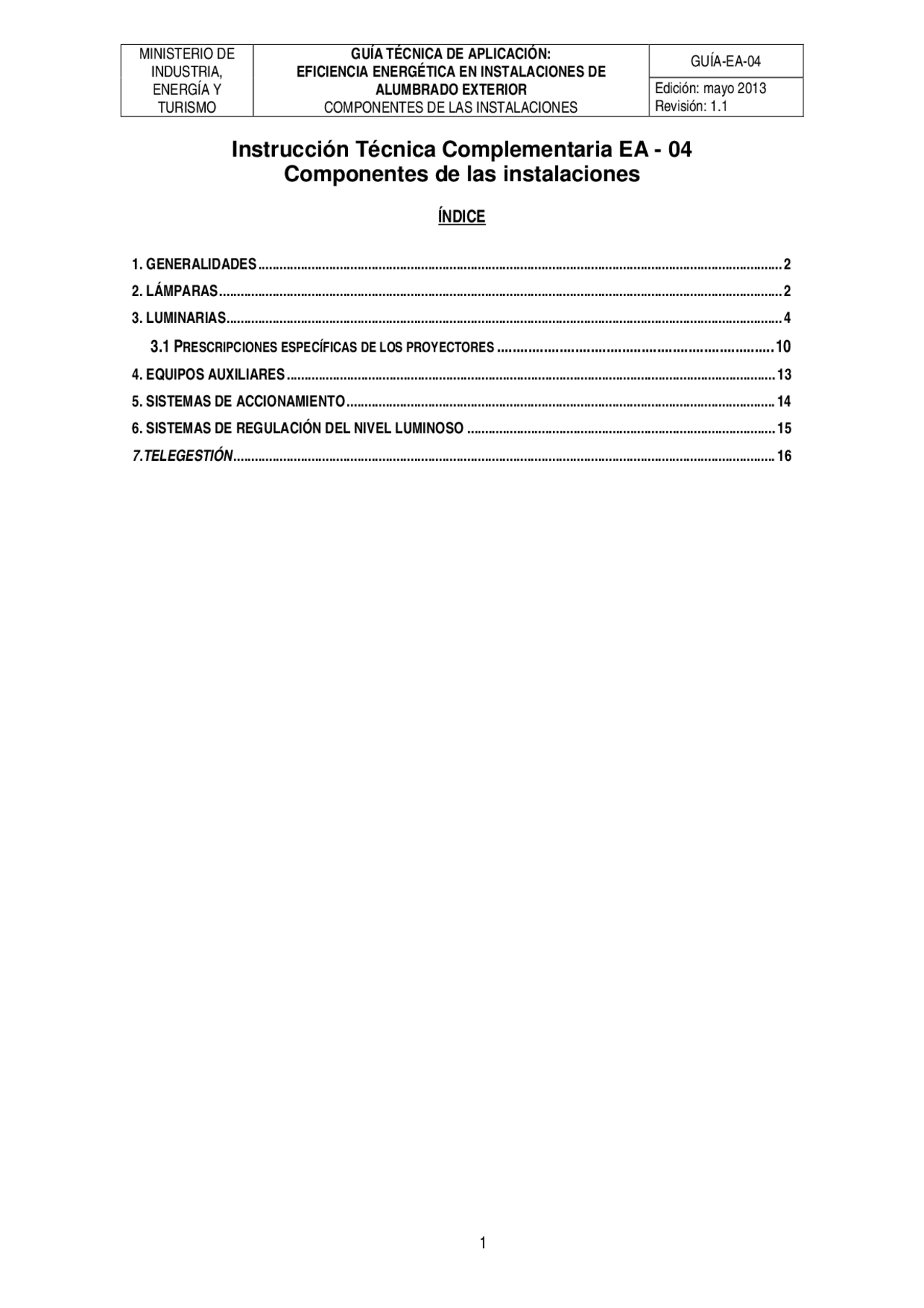

ÍNDICE
**1. GENERALIDADES .................................................................................................................................................... 2
- LÁMPARAS ............................................................................................................................................................... 2
- LUMINARIAS ............................................................................................................................................................. 4**
3.1 PRESCRIPCIONES ESPECÍFICAS DE LOS PROYECTORES ....................................................................... 10
**4. EQUIPOS AUXILIARES .......................................................................................................................................... 13
- SISTEMAS DE ACCIONAMIENTO ......................................................................................................................... 14
- SISTEMAS DE REGULACIÓN DEL NIVEL LUMINOSO ....................................................................................... 15**
7.TELEGESTIÓN ......................................................................................................................................................... 16
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
1. GENERALIDADES
En lo referente a los métodos de medida y presentación de las características fotométricas de lámparas y luminarias, se seguirá lo establecido en las normas relevantes de la serie UNE-EN 13032 “Luz y alumbrado. Medición y presentación de datos fotométricos de lámparas y luminarias”.
El flujo hemisférico superior instalado (FHSINST), rendimiento de la luminaria (η), factor de utilización (fu), grado de protección IP, eficacia de la lámpara y demás características relevantes para cada tipo de luminaria, lámpara o equipos auxiliares, deberán ser garantizados por el fabricante, mediante una declaración expresa o certificación de un laboratorio acreditado.
A fin de garantizar que los parámetros de diseño de las instalaciones se ajustan a los valores nominales previstos, los equipos auxiliares que se incorporen en las instalaciones de alumbrado, deberán cumplir las condiciones de funcionamiento establecidas en las normas UNE-EN de prescripciones de funcionamiento siguientes:
a) UNE-EN 60921 - Balastos para lámparas fluorescentes b) UNE-EN 60923 - Balastos para lámparas de descarga, excluidas las fluorescentes. c) UNE-EN 60929 - Balastos electrónicos alimentados en c.a. para lámparas fluorescentes.
Los componentes empleados en las instalaciones de alumbrado exterior deberán ser utilizados en la forma y para la finalidad que fueron fabricados. Los incluidos en el campo de aplicación de la reglamentación derivada de la transposición de las Directivas de la Unión Europea deberán cumplir con lo establecido en las mismas.
En lo no cubierto por tal reglamentación se aplicarán los criterios técnicos preceptuados por el presente Reglamento, así como en el Reglamento Electrónico para Baja Tensión. En particular, se incluirán junto con los equipos y materiales las indicaciones necesarias para su correcta instalación y uso, debiendo marcarse con las siguientes indicaciones mínimas:
a) Identificación del fabricante o representante legal o responsable de la comercialización b) Marca y modelo c) Tensión y potencia (o intensidad ) asignadas d) Cualquier otra indicación referente al uso especifico del material o equipo, asignado por el fabricante
2. LÁMPARAS
Con excepción de las iluminaciones navideñas y festivas, las lámparas utilizadas en instalaciones de alumbrado exterior tendrán una eficacia luminosa superior a:
a) 40 lum/W, para alumbrados de vigilancia y seguridad nocturna y de señales y anuncios luminosos b) 65 lum/W, para alumbrados vial, específico y ornamental
Con posterioridad a la publicación del Reglamento de Eficiencia energética en instalaciones de alumbrado exterior se ha publicado en el ámbito de la Directiva de diseño ecológico, el Reglamento (CE) nº. 245/2009, de 18 de marzo por el que se aplica la Directiva 2005/32/CE en lo relativo a los requisitos de
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
Las variaciones de tensión de la red podrán modificar de modo significativo las prestaciones de las lámparas. Un aumento de la tensión de la red ocasionará un incremento de potencia en la lámpara, al tiempo que se producirá una importante reducción de la vida de la misma, todo lo cual supondrá ineficiencia energética por desmesurado exceso de consumo de energía eléctrica y considerable acortamiento de la vida de la lámpara
Para una óptima explotación de las lámparas o fuentes de luz, deberán respetarse las siguientes condiciones:
- Existirá compatibilidad entre las características técnicas del equipo auxiliar y la lámpara
- Se mantendrá estabilizada la tensión de la red eléctrica de alimentación a los valores más próximos al nominal o se dispondrán de dispositivos de control de lámpara que mantengan estables los valores eléctricos de la lámpara ante variaciones de la tensión de red.
- Se tomarán las precauciones necesarias para lograr una correcta posición de funcionamiento de la lámpara.
No se superarán los límites de resistencia mecánica de la lámpara – limitación a los choques y vibraciones-, y los térmicos, -adecuación de las dimensiones del bloque o sistema óptico de la luminaria al tamaño y potencia de la lámpara-.
3. LUMINARIAS
Las luminarias incluyendo los proyectores, que se instalen en las instalaciones de alumbrado excepto las de alumbrado festivo y navideño, deberán cumplir con los requisitos de la tabla 1 respecto a los valores de rendimiento de la luminaria (η) y factor de utilización (fu).
En lo referente al factor de mantenimiento (𝒻𝑚R ) y al flujo hemisférico superior instalado (FHSinst), cumplirán lo dispuesto en las ITC-EA-06 y la ITC-EA-03, respectivamente.
Además, las luminarias deberán elegirse de forma que se cumplan los valores de eficiencia energética mínima, para instalaciones de alumbrado vial y el resto de requisitos para otras instalaciones de alumbrado, según lo establecido en la ITC-EA-01.
Tabla 1 - Características de las luminarias y proyectores.
PARÁMETROS ALUMBRADO VIAL RESTO ALUMBRADOS (1)
Funcional Ambiental Proyectores Luminarias
Rendimiento ≥ 65% ≥ 55% ≥ 55% ≥ 60%
Factor de utilización (2)^ (2)^ ≥ 0,25^ ≥ 0, (1) A excepción de alumbrado festivo y navideño. (2) Alcanzarán los valores que permitan cumplir los requisitos mínimos de eficiencia energética establecidos en las tablas 1 y 2 de la ITC-EA-01.
Respecto a la nota (1) de la tabla 1 se considera conveniente exceptuar también el alumbrado ornamental cuando se utilicen proyectores o luminarias no convencionales. La nota (2) se tendrá en cuenta siempre que el Fu sea superior a 0,
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
En cuanto a medición y presentación de las características fotométricas, las luminarias cumplimentarán las normas UNE-EN 13032-1 y UNE-EN 13032-2, así como lo señalado en la Publicación CIE 121. Asimismo, se ajustarán a la norma UNE-EN 60598-2-3.
Las luminarias abiertas deberán tener como mínimo un grado de protección IP 23, mientras que en las luminarias con cierre abatible dicho grado oscilará entre IP 44 ó IP 55 ambos inclusive. En las luminarias con cierre no abatible del sistema óptico el grado de protección será IP 65 ó IP 66
De acuerdo con lo señalado en la publicación CIE 154 y en la ITC-EA-06 de este Reglamento, el factor más favorable de depreciación de las luminarias (FDLU) para el mantenimiento de la instalación, en función del nivel de contaminación atmosférico de la zona donde se implanten, corresponderá a luminarias con cierre del sistema óptico no abatible con un grado de hermeticidad IP 66, por lo que se recomienda su implantación en aras a la mejora de la eficiencia energética en las instalaciones de alumbrado vial funcional.
Las luminarias se ajustarán a lo establecido en el Reglamento (CE) nº. 245/2009, de 18 de Marzo, así como en el Reglamento (UE) nº. 347/2010, de 21 de Abril, que modifica los anexos I,II,III y IV del Reglamento (CE) nº. 245/2009 y posteriores actualizaciones.
Cuando como mejora de la eficiencia energética de una instalación existente, se proceda al cambio de luminarias o modificación de las mismas que afecte a sus características luminotécnicas, se verificará si las alturas y/o ubicaciones de los puntos de luz existentes son las adecuadas para obtener el mejor factor de utilización. Cuando no resulte así, será recomendable sustituir los soportes y/ó su ubicación para optimizar dicha instalación.
Respecto a la naturaleza del cierre del sistema óptico: metacrilato, policarbonato y vidrio se aconseja instalar preferentemente aquellas luminarias cuyos cierres conserven mejor el factor de transmisión de la luz a lo largo del tiempo y envejezcan menos, como es el caso del vidrio.
En relación a la distribución de la intensidad luminosa, las luminarias se clasificarán en función del alcance longitudinal, dispersión transversal y control del deslumbramiento
El alcance es la distancia longitudinal a la que la luz emitida por la luminaria queda distribuida a lo largo de la calzada, y queda definida por la distancia (A) en metros en función de la altura (h) de montaje de la
luminaria, así como por el ángulo de elevación del centro del haz ( γ^ max)
Alcance Corto Intermedio Largo Distancia A < 1.73h 1.73h ≤ A ≤2.75h A > 2.75h Ángulo γ^ max < 60 º 60º ≤ γ^ max ≤ 70 º γ^ max >70 º
La dispersión es la distancia transversal a la que la luz emitida por la luminaria queda distribuida a lo ancho de la calzada y se define mediante la posición de la línea, paralela al eje de la calzada, que es
tangente al contorno de la curva del 90 % de la intensidad máxima de calzada γ^ 90. De las dos posibles tangentes al contorno de la mencionada curva se adoptara la más alejada.
La distancia (D) a la que llega la luz emitida por la luminaria a lo ancho de la calzada se expresa en metros en función de la altura (h) de montaje de la luminaria.
Dispersion Estrecha Media Ancha Distancia D < 1h 1h ≤ D ≤1.43h D > 1.43h Ángulo γ^90 < 45 º 45º ≤ γ^90 ≤ 55 º γ^90 >55 º
Mediante el sistema de reglaje de las luminarias se sitúa la lámpara en la posición asignada respecto al reflector, de forma que se adapta la distribución luminosa (alcance y dispersión) a las características geométricas de la calzada a iluminar.
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
Optica 3D ,que desarrolla diferentes sistemas de lentes que se orientan en la propia luminaria, de manera que cada LED proporciona una pequeña parte de la distribución fotométrica (combinación de lentes diferentes).
Optica basado en reflectores,en la que se utiliza el flujo directo que proporciona cada LED con el que está equipada la luminaria, así como el que aporta por reflexión sobre un material altamente reflectante.
La matriz de intensidades luminosas de las luminarias para LED se obtiene mediante goniofotómetro calibrado, ensayando directamente el conjunto de la luminaria constituida por el grupo óptico de LED, incluyendo su propia alimentación eléctrica (“drivers”). Se cumpllirá lo dispuesto en la Normas UNE-EN 13201-1 y UNE-EN 13201-
Las características esenciales a considerar en las luminarias con fuente de luz LED son las siguientes:
- Rendimiento total de la luminaria (η):
El rendimiento de una luminaria que incorpora LED puede expresarse en términos absolutos como el flujo luminoso total emitido por la luminaria dividido por la potencia total de la luminaria (lm/W), incluyendo la correspondiente al equipo auxiliar.
El rendimiento luminoso en valores relativos, como habitualmente se expresa con las luminarias dotadas de lámparas de descarga, es aplicable a las luminarias que incorporan módulos LED reemplazables, en cuyo caso se ajustará a los valores establecidos en la tabla 1 de esta ITC-EA-04.
- Distribución de intensidad luminosa ( de una luminaria)
Distribucion de la intensidad luminosa según la dirección. La distribución de intensidad luminosa puede representarse mediante tablas numéricas (matriz de intensidades) o mediante gráficos y usualmente para luminarias que incorporan lámparas de descarga reemplazables se expresa en unidades de candelas para 1000 lm de flujo de lámpara. Para el caso de que incorporen fuentes de luz no reemplazables del tipo módulo LED se suelen expresar en candelas. No obstante, cuando las luminarias que incorporan LED se suministran con datos relativos, éstos se dan en candelas para 1000 lm de flujo total de la luminaria.
- Potencia de la luminaria (P):
Potencia nominal total en (w) de la luminaria, de conformidad con lo dispuesto en la norma UNE–EN 15193 Anexo B.
La relación del flujo luminoso recibido por la superficie de referencia respecto el flujo total de una luminaria en una instalación
Flujo luminoso total emitido por la luminaria y flujo luminoso emitido al hemisferio superior en posición de trabajo
- Eficacia de la luminaria:
En lm/w, siendo ambos valores los reales medidos, es decir, los lúmenes finales medidos por el goniofotómetro y los vatios consumidos por la luminaria incluida la alimentación eléctrica (“drivers”).
- Temperaturas:
- Crítica de funcionamiento tc de la fuente de luz
- Rango de temperatura ta a la que puede funcionar la luminaria sin que se vean alteradas sus especificaciones, detallando la curva de variación del flujo emitido por la luminaria en función de la temperatura ambiente.
- Temperatura ambiente media nocturna en torno a la luminaria tq
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
Justificación y acreditación del mismo, previa a su utilización en los cálculos luminotécnicos.
- Vida útil del sistema de LED en la luminaria:
El parámetro de vida útil de una luminaria de tecnología LED vendrá determinado en horas de vida por las tres magnitudes siguientes:
- Mantenimiento del flujo total emitido por la luminaria.
- Porcentaje de fallo del LED.
- Temperatura ambiente de funcionamiento.
Por ejemplo: L70 B10 60.000 horas tq=25ºC, significa que:
Hasta 60.000 horas y a una temperatura ambiente de funcionamiento de 25ºC el flujo total emitido por la luminaria es al menos de un 70% del inicial con una tasa máxima de fallo del LED del 10%.
Para determinar la vida útil del sistema de LED en la luminaria, se tendrá en cuenta la vida útil de los equipos auxiliares (drivers)
En este caso tq es la temperatura ambiente del laboratorio donde se ha realiado el ensayo.
- Grado de hermeticidad y resistencia a impactos:
Se definirá un grado de hermecidad IP, recomendándose no resulte inferior a IP 65, así como su resistencia a impactos IK..
- Características de la luminaria:
Material del cuerpo y protector, sistema de cierre y apertura, tipo de fijación mecánica y demás características que definen la calidad de una luminaria y la adecuan para cada aplicación.
Se indicará la temperatura de color y el IRC de los LED, así como la potencia nominal del sistema de LED, detallando el número de LED, intensidad de corriente y su potencia nominal individual.
RECOMENDACIONES DE UTILIZACIÓN DE LAS LUMINARIAS PARA LED
Se dispondrá de la fotometría ( matriz de intensidades luminosas y curvas fotométricas) referenciada a 1000 lm, determinándose el flujo total emitido por la luminaria y el flujo hemisférico superior instalado FHS inst
Se detallará el sistema óptico adoptado de la luminaria para LED, y se concretará su alcance y dispersión.
Respecto al rendimiento y vida de la luminaria, en un alumbrado vial funcional, se recomienda que para una duración de 50.000 horas el flujo luminoso no descienda por debajo del 85% del flujo inicial, con una tasa máxima de fallo de LED de un 10% a la temperatura ambiente de funcionamiento de 25º C, es decir, L85 B10 50.000 horas tq = 25º C.
Se concretará la potencia nominal y el consumo total del sistema de la luminaria para LED, incluido el equipo auxiliar (driver).
La eficacia luminosa del conjunto de la luminaria para LED deberá ser en todos los casos superior a 70 lm/W. Deberán justificarse eficacias inferiores a dicho valor en caso especiales (por ejemplo iluminación con LED monocromáticos de luz ámbar en zonas protegidas de observatorios nocturnos)
La temperatura de color del sistema de LED en la luminaria oscilará entre 2700 K y 5800 K. Deberán justificarse temperaturas de color fuera de dicho intervalo.
El índice de reproducción cromática IRC será como mínimo Ra> 70
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
3.1 Prescripciones específicas de los proyectores
3.1.1 Los proyectores son luminarias cuya distribución fotométrica, conseguida mediante un sistema óptico especialmente diseñado, permite la iluminación a cierta distancia de la ubicación del proyector.
3.1.2 A fin de conseguir una elevada eficiencia energética, cuando se utilicen proyectores para la iluminación de superficies horizontales, deberán cumplirse los siguientes aspectos:
a) Se emplearán preferentemente proyectores del tipo asimétrico con objeto de controlar la luz emitida hacia el hemisferio superior.
b) El ángulo de inclinación en el emplazamiento, que corresponde al valor de Imáx/2 situado por encima de la intensidad máxima (Imáx) emitida por el proyector, será inferior a 70º respecto a la vertical. Es decir, que la inclinación de la intensidad máxima (Imáx) debe ser inferior a:
b.1.- 60º para un proyector cuyo semiángulo de apertura por encima de la Imáx sea de 10º.
b.2.- 65º para un proyector cuyo semiángulo de apertura por encima de la Imáx sea de 5º.
No obstante, en todo caso, el ángulo de inclinación correspondiente a la intensidad máxima (Imáx) será inferior a 70º respecto a la vertical.
c) La intensidad en ángulos superiores a 85º emitida por el proyector, se limitará a 50 cd/klm como máximo.
3.1.3 En la iluminación de superficies verticales, como por ejemplo, la ornamental de fachadas y monumentos, siempre que resulte factible, deberán cumplirse los siguientes aspectos:
a) Con objeto de controlar la luz, se emplearán preferentemente proyectores del tipo asimétrico o que dispongan del apantallamiento preciso.
b) La iluminación deberá realizarse preferentemente en sentido descendente, es decir, de arriba hacia abajo.
c) Cuando esto resulte imposible, deberá tratarse que la línea de intensidad máxima del proyector no sobrepase la horizontal en más de 30º.
d) El flujo luminoso emitido por el proyector se ajustará a la superficie a iluminar y, en todo caso, no se proyectará fuera de la referida superficie una intensidad luminosa superior a 50 cd/klm.
En lo que se refiere al punto 3.1.2, no solamente se pretende conseguir una elevada eficiencia energética, sino también reducir el deslumbramiento, así como limitar el resplandor luminoso nocturno y la luz intrusa o molesta, debiendo cumplirse siempre que resulte posible los apartados a), b) y c) de dicho punto 3.1.2.
Cuando no sea factible el cumplimiento del apartado c) de la 3.1.3 deberá justificarse la solución adoptada.
Los proyectores cumplirán lo dispuesto en la norma UNE-EN 60598-2-5 y se tendrá en cuenta lo indicado en las Publicaciónes CIE nº 94 y 150.
Los proyectores son luminarias intensivas en las cuales la luz se concentrará en un ángulo solido determinado, mediante un específico sistema óptico, al objeto de obtener una intensidad luminosa
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
elevada. Por tanto, los proyectores estarán diseñados comúnmente para la iluminación direccional y proyectarán la luz a distancia.
Se utilizarán para la iluminación de aparcamientos, grandes espacios, alumbrado ornamental de edificios y monumentos, instalaciones deportivas y recreativas, áreas de trabajos exteriores, etc. y podrán estar dotados de un sistema de orientación que permitirá el apuntamiento en cualquier dirección.
La clasificación de los proyectores de acuerdo con la apertura de su haz, definida por el ángulo formado por las dos intensidades que igualan al 50 % de su intensidad máxima (Imax), situada en el plano que contiene el eje del haz y dicha intensidad máxima, será la siguiente:
TIPO DE HAZ APERTURA DEL HAZ (al 50% Imáx) Estrecho <20º Medio 20º a 40º Ancho > 40 º
Asimismo, de conformidad con la apertura del haz luminoso se distinguirán los siguientes tipos de proyectores:
- Intensivos : apertura del haz inferior a 10º
- Semi-Intensivos : apertura del haz entre 10º y 20º
- Semi-Extensivos : apertura de haz entre 20º y 40º
- Extensivos: apertura del haz superior a 40º
En función de la distribución fotométrica de la intensidad luminosa, los proyectores se podrán clasificar también en: simétricos en relación a un eje de rotación, simétricos respecto a 1 y 2 planos y, finalmente, asimétricos
En la práctica habitual los diversos tipos de proyectores se denominan en función del poder concentrante o dispersivo de su distribución fotométrica
- Concentrantes con una apertura transversal inferior a 5 º y una intensidad punta superior a 1000 cd
- Semi-Dispersos : con una apertura transversal comprendida entre 10º y 30º y una intensidad punta entre 500 y 1000 cd
- Dispersos: con una apertura transversal superior a 30º y una intensidad punta inferior a 500 cd
En lo que atañe a las prescripciones exigibles a los proyectores se recomiendan cumplir las siguientes:
- Estarán constituidos por el sistema óptico con un grado de hermeticidad recomendable IP 66, con cierre de vidrio, cuerpo de fundición inyectada, de perfiles extruidos soldados o estampación de aluminio, así como de acero inoxidable y fotometría acorde con la iluminación proyectada
- Se recomienda en lo posible instalar proyectores con distribución fotométrica asimétrica instalados con el cierre de vidrio paralelo al plano iluminado.
- Para el resto de distribuciones luminosas se aconseja que cuanto más concentrante resulte la distribución luminosa, mayor será el control de la luz y, por tanto, resultará más sencillo limitar el resplandor luminoso nocturno.
- El flujo hemisférico superior (FHS), rendimiento (η), factor de utilización (fu), grado de protección IP y demás características para cada tipo de proyector a instalar deberán ser garantizados por el fabricante, mediante una autocertificación o certificación de un laboratorio acreditado por ENAC u organismo internacional competente
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
Dimensiones y forma de superficie a iluminar
Si la superficie a iluminar tiene forma rectangular, con una longitud mayor que la altura de instalación, se recomienda utilizar proyectores con distribución fotométrica de tipo simétrico en relación a uno o dos planos.
Si la superficie es circular o rectangular con una altura de instalación mayor que la longitud, puede resultar idóneo instalar proyectores con una distribución fotométrica simétrica según un eje de rotación (proyectores circulares); el éxito consistirá en adaptar el haz luminoso adecuadamente a la superficie a iluminar
Para superficies de forma irregular, se deberán combinar proyectores con diferentes distribuciones fotométricas, es decir, para las zonas próximas al emplazamiento de los proyectores, se aconseja utilizar proyectores simétricos en relación a uno o dos planos, y para las zonas alejadas se sugiere implantar proyectores simétricos según un eje de rotación. (proyectores circulares).
Otras condiciones
El resplandor luminoso nocturno o contaminación luminosa así como la luz intrusa o molesta están muy relacionados con la utilización de los proyectores. El control de dicha contaminación y luz molesta, así como los métodos eficaces para reducir ambas, se corresponderá con el tipo de fotometría utilizado y con la localización y orientación de los proyectores.
En lo que incumbe al resto del tipo de distribuciones fotométricas de los proyectores, cuanto más concentrante sea la distribución luminosa, es decir, con una apertura transversal débil, mayor será el control de la luz y, en consecuencia, más sencillo de evitar o reducir el resplandor luminoso nocturno y luz intrusa debido al flujo disperso y, a mayor abundamiento, más fácil será desenfilar o desviar los rayos luminosos mediante paralúmenes.
4. EQUIPOS AUXILIARES
La potencia eléctrica máxima consumida por el conjunto del equipo auxiliar y lámpara de descarga, no superará los valores de la tabla 2.
Tabla 2 - Potencia máxima del conjunto lámpara y equipo auxiliar. POTENCIA NOMINAL DE LÁMPARA (W)
POTENCIA TOTAL DEL CONJUNTO (W)
SAP HM SBP VM
18 -- -- 23 -- 35 -- -- 42 -- 50 62 -- -- 60 55 -- -- 65 -- 70 84 84 -- -- 80 -- -- -- 92 90 -- -- 112 -- 100 116 116 -- -- 125 -- -- -- 139 135 -- -- 163 -- 150 171 171 -- -- 180 -- -- 215 -- 250 277 270 (2,15A) 277 (3A) -- 270 400 435 425 (3,5A) 435 (4,6A) -- 425
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
La potencia eléctrica máxima consumida del conjunto equipo auxiliar y lámpara fluorescente se ajustarán a los valores admitidos por el Real Decreto 838/2002, de 2 de agosto, por el que se establecen los requisitos de eficiencia energética de los balastos de lámparas fluorescentes.
El Real Decreto 838/202 que traspone la Directiva de Balastos 2000/55CE, ha sido derogado por el Reglamento (CE) nº 245/2009 por lo que se aplica la Directiva 2005/32/CE, así como Reglamento (UE) nº 347/2010 que modifica los anexos I, II, III y IV del Reglamento 245/2009 y posteriores actualizaciones, por lo que lo establecido en éste ultimo prevalecerá sobre el anterior.
5. SISTEMAS DE ACCIONAMIENTO
Los sistemas de accionamiento deberán garantizar que las instalaciones de alumbrado exterior se enciendan y apaguen con precisión a las horas previstas cuando la luminosidad ambiente lo requiera, al objeto de ahorrar energía.
El accionamiento de las instalaciones de alumbrado exterior podrá llevarse a cabo mediante diversos dispositivos, como por ejemplo, fotocélulas, relojes astronómicos y sistemas de encendido centralizado.
Toda instalación de alumbrado exterior con una potencia de lámparas y equipos auxiliares superiores a 5 kW, deberá incorporar un sistema de accionamiento por reloj astronómico o sistema de encendido centralizado, mientras que en aquellas con una potencia en lámparas y equipos auxiliares inferior o igual a 5 kW también podrá incorporarse un sistema de accionamiento mediante fotocélula.
Para el accionamiento de seguridad se necesitarán uno o varios interruptores manuales, que podrán instalarse en el circuito de potencia, puenteando los contactores, o en el de maniobra accionando directamente las bobinas de éstos.
Los sistemas de encendido en el cuadro de alumbrado utilizarán fotocélulas de precisión, relojes astronómicos o relojes astronómicos digitales. Las fotocélulas presentan la ventaja de ajustar las órdenes de encendido y apagado a la luminosidad ambiental, pero normalmente en el transcurso del tiempo pierden precisión y su mantenimiento es bastante difícil, mientras que los relojes astronómicos digitales, aun cuando tienen una gran precisión en el cálculo del orto y el ocaso y resultan de fácil mantenimiento, tienen el inconveniente de los problemas que se presentan los días de poca luminosidad, ya que no es posible corregir los horarios programados.
Cuando resulte viable, serán recomendables los sistemas de encendido centralizado que accionarán el alumbrado de una ciudad desde un puesto central –sistema de gestión centralizada-, enviando una orden de encendido y apagado a los cuadros de alumbrado de una manera sincronizada, atendiendo a un reloj central o una fotocélula patrón. Tienen la ventaja que pueden controlarse las órdenes con precisión y sincronismo, y el inconveniente que se presentan problemas cuando, por cualquier circunstancia, falla la orden de mando y no existen elementos de seguridad adicionales
Las normas de aplicación a los sistemas de accionamiento serán las siguientes
Interruptor Astronómico UNE–EN 60730-2- Interruptor Crepuscular (célula fotoeléctrica) (si P<5 kW) UNE-EN 60669-2-
INDUSTRIA, ENERGÍA Y TURISMO
EFICIENCIA ENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR COMPONENTES DE LAS INSTALACIONES
GUÍA-EA- Edición: mayo 2013 Revisión: 1.
posición de nivel reducido. Debe comprobarse que el sistema garantiza el cumplimiento del horario establecido
Reguladores estabilizadores en cabecera de línea
El funcionamiento del equipo estabilizador de tensión y reductor de flujo luminoso en cabecera de línea, consiste en la estabilización de la tensión de alimentación a una instalación de alumbrado exterior y también en reducir la tensión de alimentación al conjunto lámpara – balasto, de forma que se consigue una reducción del flujo luminoso emitido por las lámparas de descarga.
Este sistema no permite alimentar distintos tipos de lámparas en la misma línea. En instalaciones en las que puedan existir caídas de tensión elevadas (por ejemplo las que sean muy largas) deberá evitarse la posibilidad de que las últimas luminarias se apaguen cuando se conmuta al régimen reducido. Deberá evitarse que el reencendido de la instalación ante una desconexión se produzca en régimen reducido, debiéndose realizar en todo caso en el de encendido inicial.
Balastos electrónicos de potencia regulable
El balasto electrónico de potencia regulable es un dispositivo compacto que realiza las funciones del equipo auxiliar para el funcionamiento estable de la lámpara de descarga y sustituye al balasto electromagnético, condensador y arrancador cuando sea necesario.
Lleva incorporado los elementos precisos para efectuar de forma autónoma la reducción del flujo luminoso de la lámpara y la potencia en determinados períodos de funcionamiento del alumbrado.
7.TELEGESTIÓN
Además de su uso para el encendido, apagado y la regulación del nivel luminoso, se podrá utilizar para la gestión del alumbrado exterior un sistema de telegestion punto a punto o de cuadro de alumbrado.
Siempre que resulte viable se implantará un sistema de gestión centralizada o telegestión que facilite el mantenimiento preventivo permitiendo obtener una información fiable, completa y continua del estado de los diferentes elementos de las instalaciones de alumbrado exterior, Una vez tratada adecuadamente dicha información, previa validación de la misma, será esencial para efectuar las acciones y operaciones de mantenimiento que se estimen procedentes.
Hoy en día existen dos tipos de telegestión referentes al alumbrado exterior, una más orientada a la instalación eléctrica, también llamada Telegestión por cuadro de alumbrado y otra más enfocada en la luminaria conocida por Telegestión punto a punto.
La telegestión por cuadro de alumbrado centraliza todos sus recursos en el cuadro, por lo que se pueden gestionar todos los circuitos de un cuadro remotamente, y además el usuario puede recibir información de dichos cuadros via internet gracias a unos servidores sobre los que se descarga dicha información.
La telegestión punto a punto es algo más avanzada, y centra sus objetivos en la luminaria, de tal manera, que todas las luminarias disponen de un elemento que las gestiona. Dicho elemento, comunica con un controlador de grupo al que pertenecen un número limitado de luminarias, y éste, manda la información vía internet a unos servidores, donde se aloja toda la información del sistema, a la cual el usuario accede a través de un interfaz software.
Con este tipo de telegestión, no sólo se envían datos en un sentido, sino que además es bidireccional, ya que se puede conocer el estado de cada punto de luz en todo momento, así como enviar órdenes a dichos puntos de luz, tales como apagado, encendido, reducción de flujo, consumo en tiempo real…etc.
Es la herramienta más avanzada para la gestión de un alumbrado público existente hoy en día.
