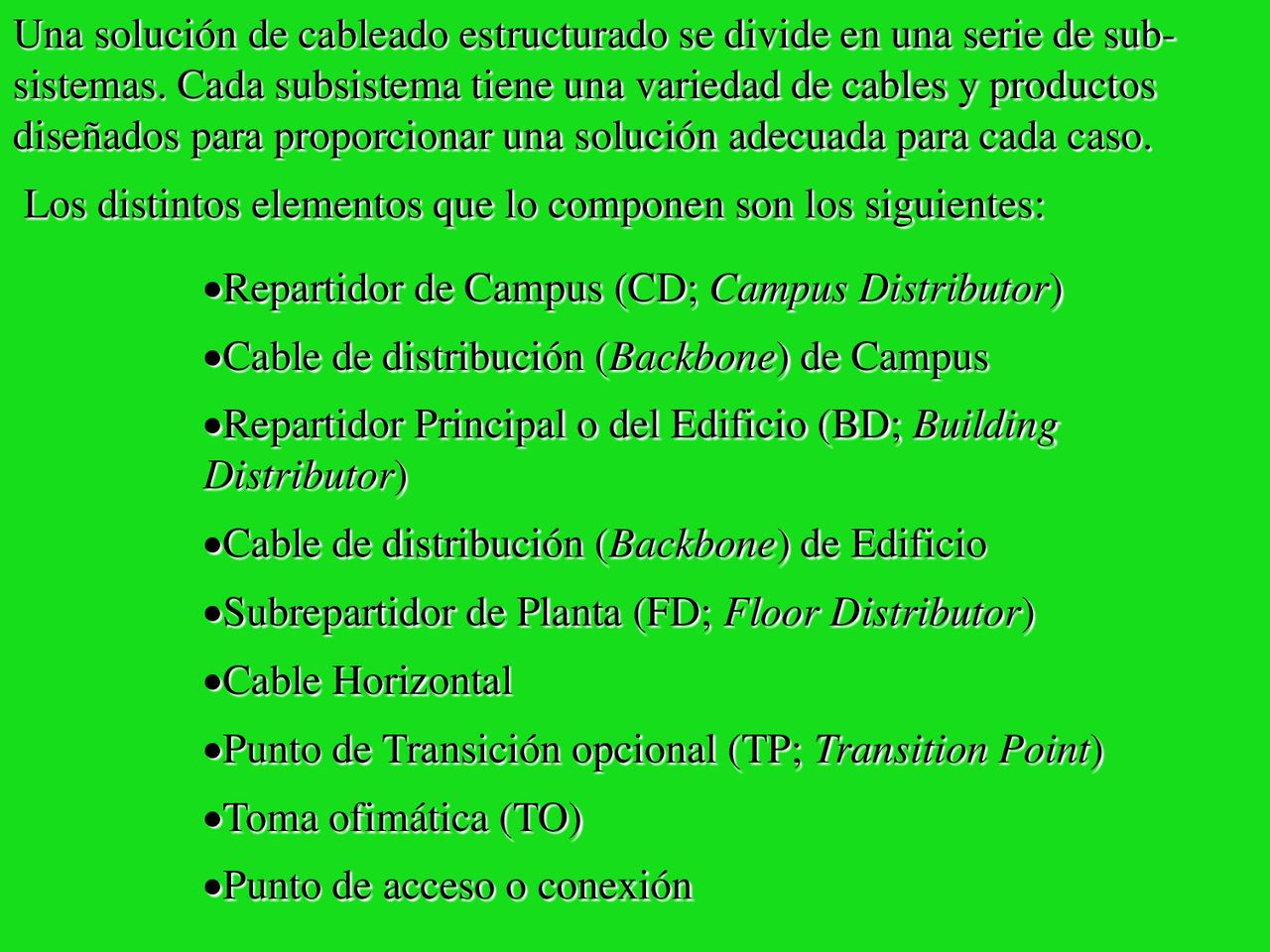

Una solución de cableado estructurado se divide en una serie de sub- sistemas. Cada subsistema tiene una variedad de cables y productos diseñados para proporcionar una solución adecuada para cada caso.
Los distintos elementos que lo componen son los siguientes:
- Repartidor de Campus (CD; Campus Distributor )
- Cable de distribución ( Backbone ) de Campus
- Repartidor Principal o del Edificio (BD; Building Distributor )
- Cable de distribución ( Backbone ) de Edificio
- Subrepartidor de Planta (FD; Floor Distributor )
- Cable Horizontal
- Punto de Transición opcional (TP; Transition Point )
- Toma ofimática (TO)
- Punto de acceso o conexión
La siguiente figura muestra una distribución típica de los distintos elementos.
Los dos subsistemas de distribución y en el de cableado horizontal se in- terconectan mediante cables de interconexión y puentes de forma que el sistema de cableado pueda soportar diferentes topologías como bus, es- trella y anillo, realizándose estas configuraciones a nivel de subrepartidor de cada planta.
Subsistemas de cableado estructurado
Los diferentes subsistemas componentes del cableado estructurado son los siguientes:
Subsistema de Administración
Los elementos incluidos en este sistema son entre otros:
- Armarios repartidores
- Equipos de comunicaciones
- Sistemas de Alimentación Ininterrumpida (SAI)
- Cuadros de alimentación
- Tomas de tierra
Los armarios repartidores están formados por armaduras autoportadoras o por bastidores murales que sostienen módulos y bloques de conexión. Los módulos pueden ser de dos tipos principales ” con conexión auto- desnudantes (C.A.D.)" o "por desplazamiento de aislante". Los módulos deberán llevar un dispositivo de fijación adecuado al armario repartidor.
Los repartidores conectados juntos forman una estructura jerárquica tal como se muestra en la siguiente figura.
Las conexiones han de establecerse entre niveles adyacentes y los cables unen niveles adyacentes de la estructura. Esta forma jerárquica propor- ciona al sistema de cableado de un alto grado de flexibilidad necesario para acomodar una variedad de aplicaciones, configurando las diferentes topologías por la interconexión de los cables puentes y los equipos termi- nales. Repartidor de campus se conecta a los repartidores de edificio aso- ciados a través del cable de distribución o backbone del campus. El re- partidor de edificio se conecta a sus subrepartidores vía el cable de distri- bución del edificio.
Los diferentes subrepartidores pueden conectarse entre si a través de los cables de circunvalación a efectos de una explotación más racional del sistema de cableado y como mecanismo de seguridad.
Subsistema de Distribución de Edificio
Este subsistema, enlaza los diferentes repartidores y subrepartidores de un mismo edificio, se extiende desde el repartidor de edificio (BD) hasta los repartidores de planta (FD), esta compuesto por:
- Cables de distribución de edificio
- Cables de circunvalación
- Terminaciones mecánicas (regletas o paneles) de los cables de distribución, (en repartidores de edificio y subrepartidores de planta).
- Cables puente en el repartidor de edificio.
Ejemplos de estos tipos de subsistemas son, los parques tecnológicos, los recintos feriales, los polígonos i ndustriales, los campus universitarios, fábricas, etc.
Cableado de Distribución ( Backbone )
El cableado de distribución empleado tanto por los subsistemas de cam- pus y de edificio se debe diseñar según la topología jerárquica en estrella, donde cada repartidor de planta (FD) está cableado a un repartidor de e- dificio (BD) y de ahí a un repartidor de campus (CD). No debe haber más de dos niveles de jerarquía de repartidores de forma que se evite la degradación de la señal.
En el cableado de distribución se ha de considerar la utilización de cable de fibra óptica multimodo o monomodo (preferiblemente 2'5/125micras), o cable simétrico multipar de 100 ohmios (preferiblemente), 120 o 150 ohmios
Este cableado de Distribución debe estar diseñado de tal forma que per- mita futuras ampliaciones sin necesitar el tendido de cables adicionales. En el caso de cables de distribución de campus que pasen por conductos, se debe usar envolturas de polietileno así como instalar fundas protecto- ras en la conducción interior del edificio.
Cableado Horizontal El cableado horizontal ha de estar compuesto por un cable individual y continuo que conecta el punto de acceso y el distribuidor de Planta. Si es necesario puede contener un solo punto de Transición entre cables con características eléctricas equivalente. La siguiente figura muestra la topo- logía en estrella recomendada y las distancias máximas permitidas para cables horizontales.
La máxima longitud para un cable horizontal ha de ser de 90 metros con independencia del tipo de cable. La suma de los cables puente, cordones de adaptación y cables de equipos no deben sumar más de 10 metros; es- tos cables pueden tener diferentes características de atenuación que el ca- ble horizontal, pero la suma total de la atenuación de estos cables ha de ser el equivalente a estos 10 metros.
Se recomiendan los siguientes cables y conectores para el cableado hori- zontal:
- Cable de par trenzado no apantallado (UTP) de cuatro pares de 100 ohmios terminado con un conector hembra modular de ocho posiciones para EIA/TIA 570, conocido como RJ-45.
- Cable de par trenzado apantallado (STP) de dos pares de 150 ohmios terminado con un conector hermafrodita para ISO 8802.5, conocido como conector LAN.
- Cable Coaxial de 50 ohmios terminado en un conector hem- bra BNC para ISO 8802.3.
- Cable de fibra óptica de 62,5/125 micras con conectores nor- malizados de Fibra Optica para cableado horizontal (conectores SC).
Los cables se colocarán horizontalmente en la conducción empleada y se fijarán en capas mediante abrazaderas colocadas a intervalos de 4 metros.
Los baluns acoplan las características de impedancia de los cables utili- zados por los equipos activos al tipo de cable empleado por el cableado horizontal, en el caso de que no sean ambos el mismo. Ejemplos de baluns son los adaptadores de cables coaxial (no balanceado) o twinaxial (no balanceado) a par trenzado (balanceado) y viceversa.
El número de puntos de conexión en una instalación (1 punto de cone- xión por Area de Trabajo) se determina en función de las superficies úti- les o de los metros lineales de fachada, mediante la aplicación de la si- guiente norma general; 1 punto de acceso por cada 8 a 10 metros cuadra- dos útiles o por cada 1'35 metros de fachada. Este número se debe ajustar en función de las características específicas del emplazamiento, por e- jemplo, los locales del tipo de salas de informática, salas de reuniones.
Canalizaciones y accesos
Para la instalación de un sistema de cableado es preciso realizar actua- ciones sobre la estructura constructiva de los distintos edificios involu- crados. A continuación se indican consideraciones de carácter general para distintas situaciones posibles. En caso de disponerse de ellas, debe seguirse las especificaciones indicadas por el departamento de infraes- tructuras de la empresa usuaria para la realización de obras de canali- zación.
La norma prEN 50098-3, en fase de preparación, recomienda prácticas de instalación de cables de cobre y fibra óptica, en el momento de su finalización deberá ser exigido su cumplimiento en las instalaciones contratadas.
Las principales opciones de encaminamiento para la distribución hacia el área de trabajo son:
- Falso suelo
- Suelo con canalizaciones
- Conducto en suelo
- Canaleta horizontal por pared
- Aprovechamiento canalizaciones
- Sobre suelo
La tabla adjunta muestra de manera comparativa las distintas opciones de instalación. Estas opciones tienen carácter complementario, pudiendo u- tilizarse varias de ellas simultáneamente en un edificio si la instalación así lo demandase. TIPO VENTAJAS DESVENTAJA S
Falso techo
- Proporciona protección mecánica
- Reduce emisiones
- Incrementa la seguridad
- Alto coste
- Instalación previa de conductos
- Requiere levantar mucho falso techo
- Añade peso
- Disminuye altura
Suelo con canalizaciones - Flexibilidad
- Caro de instalar
- La instalación hay que hacerla antes de completar la construcción
- Poco estético
Falso suelo
- Flexibilidad
- Facilidad de instalación
- Gran capacidad para meter cables
- Fácil acceso
- Alto coste
- Pobre control sobre encaminadores
- Disminuye altura Conducto en suelo - Bajo coste^
- Flexibilidad limitada Canaleta horizontal por pared
- Fácil acceso
- Eficaz en pequeñas instalaciones
- No útil en grandes áreas
Aprovechando instalaciones
- Empleo infraestructura existente
Sobre suelo
- Fácil instalación
- Eficaz en áreas de poco movimiento
- No sirve en zonas de gran público
