Apuntes sobre la multiplexación, Apuntes de Redes de Computadoras

Universidade da Coruña (UDC)Redes de Computadoras

Apuntes sobre qué es y cuál es la función principal de la multiplezación y cuáles son sus principales generalidades.

Tipo: Apuntes

2015/2016

Subido el 15/01/2016

clarita92
clarita92 🇪🇸

4.5

(212)

64 documentos

1 / 12

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1

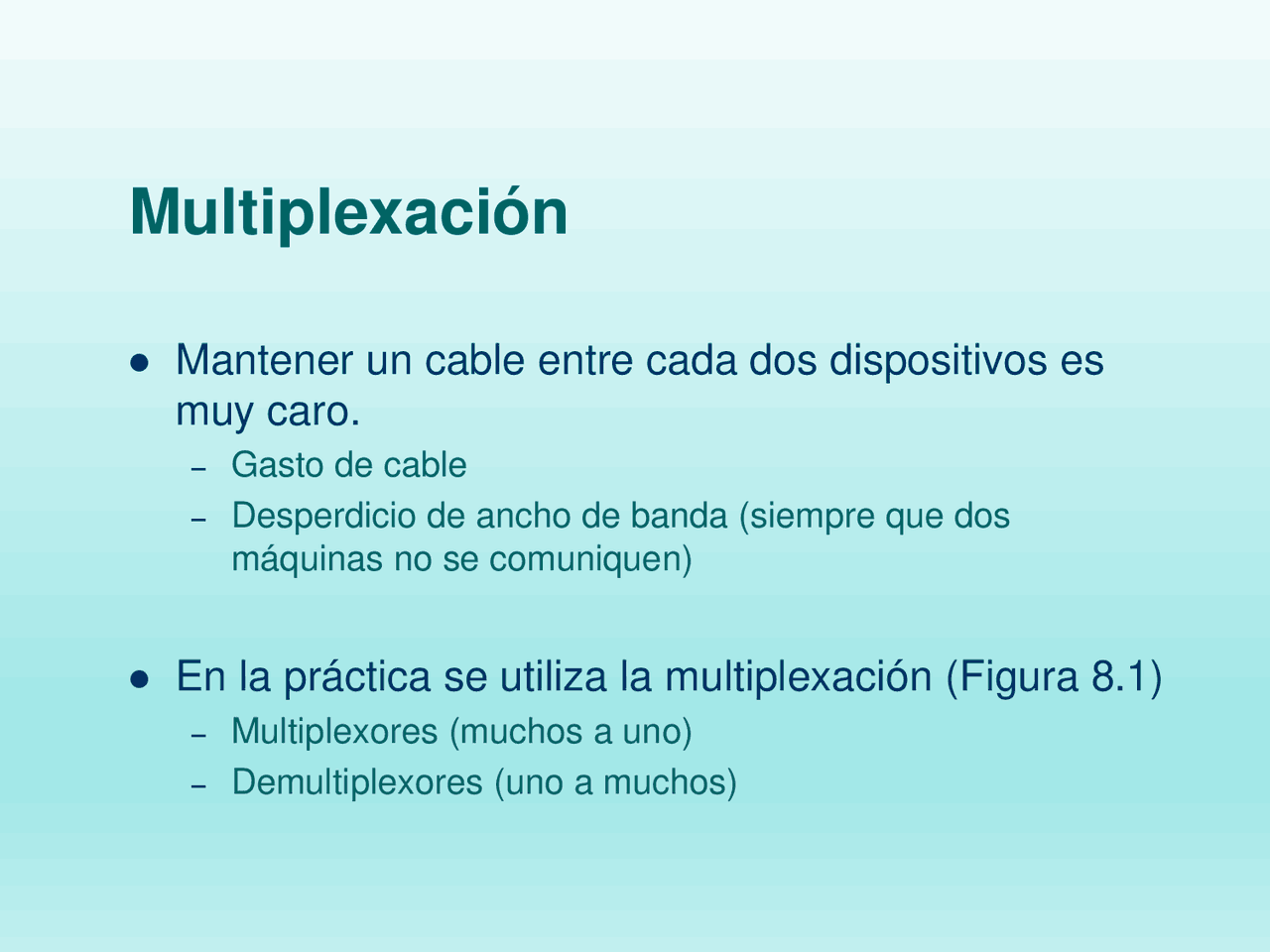

Multiplexación
Mantener un cable entre cada dos dispositivos es
muy caro.
–Gasto de cable
–Desperdicio de ancho de banda (siempre que dos
máquinas no se comuniquen)
En la práctica se utiliza la multiplexación (Figura 8.1)
–Multiplexores (muchos a uno)
–Demultiplexores (uno a muchos)
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Apuntes sobre la multiplexación y más Apuntes en PDF de Redes de Computadoras solo en Docsity!

 Mantener un cable entre cada dos dispositivos es

muy caro.

  • Gasto de cable
  • Desperdicio de ancho de banda (siempre que dos máquinas no se comuniquen)

 En la práctica se utiliza la multiplexación (Figura 8.1)

  • Multiplexores (muchos a uno)
  • Demultiplexores (uno a muchos)

 Clases de Multiplexación:

  • División de Frecuencia (división a lo ancho)
  • División de Onda (división a lo ancho)
  • División en el Tiempo (división a lo alto)

 Dos conceptos clave:

  • Camino = Enlace
  • Canal = Porción del camino
  • Camino > Canal (Figuras 8.1 y 8.3)

 Multiplexación por División de Onda (WDM):

  • La misma idea que la división en frecuencia
  • Se trabaja con señales luminosas transmitidas a

través de fibra óptica

  • El multiplexor y el demultiplexor son prismas

(figura 8.9)

  • Ejemplo en figura 8.

 Multiplexación por División del Tiempo:

  • La división es vertical, no horizontal
  • Cada vez le toca transmitir a uno (con todo el

enlace dedicado) → Figura 8.

  • Existen dos tipos:  Multiplexación síncrona: El multiplexor asigna siempre la misma ranura de tiempo a cada dispositivo (Round Robin)  Multiplexación asíncrona: (Flexible) El multiplexor asigna distintas ranuras de tiempo a cada dispositivo

 Ejercicio:

  • 4 dispositivos quieren transmitir con un TDM síncrono utilizando un bit de sincronización por trama:  AAAAAAA  BBBB  CCC  DDDDD
  • ¿Cuál es la secuencia de mensajes enviados?
  • ¿Cuántos bits se transmiten? (748) + 7 = 231
  • ¿Cuántos bits útiles se transmiten? 231 – (7 + (9*8)) = 152 A 1 A 0 D A 1 D B A 0 D C B A 1 D C B A 0 D C B A 1

 Ejercicio (Figura 8.15, Página 231):

  • 4 dispositivos quieren transmitir con un TDM síncrono:  Transmisiones entrelazadas a nivel de carácter (8 bits)  Cada fuente genera 250 caracteres por segundo  Cada trama transporta un carácter por fuente y un bit de tramado
  • ¿Cuántas tramas por segundo debe soportar el enlace como mínimo? 250 tramas por segundo
  • ¿Cuántos bps transporta cada dispositivo y el enlace? ¿Cuál es la sobrecarga? Dispositivo = 2000 bps Enlace = 8250 bps Sobrecarga = 250 bps

 Multiplexación por División del Tiempo (asíncrona):

  • Problema de la demultiplexación: ¿Cómo sabe el DEMUX a qué dispositivo pertenece cada ranura si se van turnando?  bits de dirección (Ver figura 8.17)  TDM asíncrona solo es útil con ranuras de muchos bits!!!!
  • Ranuras de longitud variable:  Las estaciones más rápidas pueden conseguir ranuras más largasEsto implica meter bits de sobrecarga para indicar la longitud de la ranura

 Ejercicio:

  • 4 dispositivos quieren transmitir con un TDM asíncrono utilizando un bit de sincronización y 3 ranuras por trama:  AAAAAAA  BBBB  CCC  DDDDD
  • ¿Cuál es la secuencia de mensajes enviados?
  • ¿Cuántos bits se transmiten? (218) + (212) + 7 = 217
  • ¿Cuántos bits útiles se transmiten? 217 – ((28)+(212)+7) = 152 1A4D1A 0 4D2B1A 1 4D3C2B 0 1A4D3C 1 2B1A4D 0 3C2B1A 1 2 bits por nº 1 bit por trama 8 bits por carácter 1A 1
