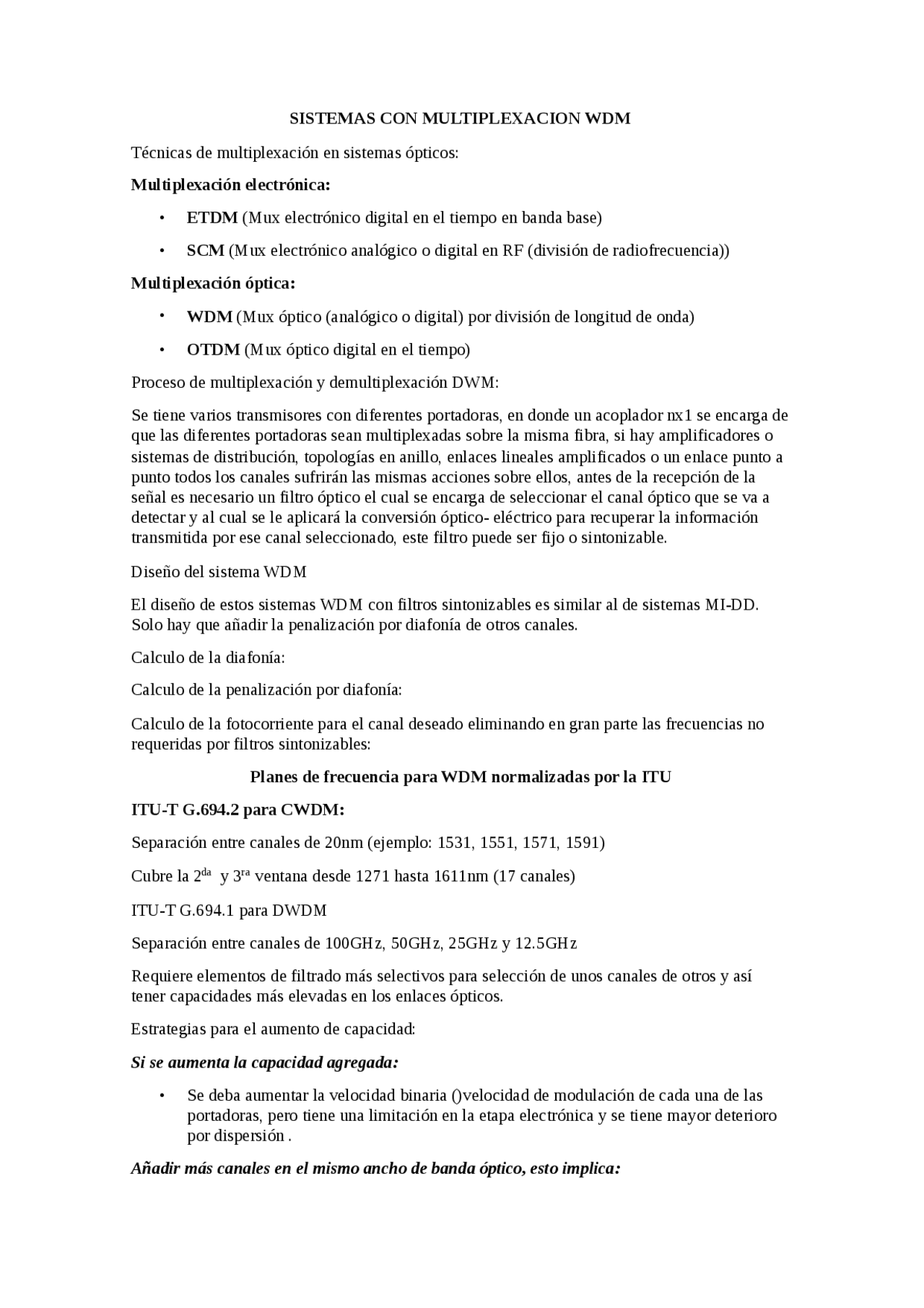

SISTEMAS CON MULTIPLEXACION WDM
Técnicas de multiplexación en sistemas ópticos:
Multiplexación electrónica:
ETDM (Mux electrónico digital en el tiempo en banda base)
SCM (Mux electrónico analógico o digital en RF (división de radiofrecuencia))
Multiplexación óptica:
WDM (Mux óptico (analógico o digital) por división de longitud de onda)
OTDM (Mux óptico digital en el tiempo)
Proceso de multiplexación y demultiplexación DWM:
Se tiene varios transmisores con diferentes portadoras, en donde un acoplador nx1 se encarga de
que las diferentes portadoras sean multiplexadas sobre la misma fibra, si hay amplificadores o
sistemas de distribución, topologías en anillo, enlaces lineales amplificados o un enlace punto a
punto todos los canales sufrirán las mismas acciones sobre ellos, antes de la recepción de la
señal es necesario un filtro óptico el cual se encarga de seleccionar el canal óptico que se va a
detectar y al cual se le aplicará la conversión óptico- eléctrico para recuperar la información
transmitida por ese canal seleccionado, este filtro puede ser fijo o sintonizable.
Diseño del sistema WDM
El diseño de estos sistemas WDM con filtros sintonizables es similar al de sistemas MI-DD.
Solo hay que añadir la penalización por diafonía de otros canales.
Calculo de la diafonía:
Calculo de la penalización por diafonía:
Calculo de la fotocorriente para el canal deseado eliminando en gran parte las frecuencias no
requeridas por filtros sintonizables:
Planes de frecuencia para WDM normalizadas por la ITU
ITU-T G.694.2 para CWDM:
Separación entre canales de 20nm (ejemplo: 1531, 1551, 1571, 1591)
Cubre la 2da y 3ra ventana desde 1271 hasta 1611nm (17 canales)
ITU-T G.694.1 para DWDM
Separación entre canales de 100GHz, 50GHz, 25GHz y 12.5GHz
Requiere elementos de filtrado más selectivos para selección de unos canales de otros y así
tener capacidades más elevadas en los enlaces ópticos.
Estrategias para el aumento de capacidad:
Si se aumenta la capacidad agregada:
Se deba aumentar la velocidad binaria ()velocidad de modulación de cada una de las
portadoras, pero tiene una limitación en la etapa electrónica y se tiene mayor deterioro
por dispersión .
Añadir más canales en el mismo ancho de banda óptico, esto implica:
pf2

Vista previa parcial del texto

¡Descarga Sistemas con multiplexacion WDM y más Apuntes en PDF de Ingeniería de Comunicaciones solo en Docsity!

SISTEMAS CON MULTIPLEXACION WDM

Técnicas de multiplexación en sistemas ópticos: Multiplexación electrónica:

  • ETDM (Mux electrónico digital en el tiempo en banda base)
  • SCM (Mux electrónico analógico o digital en RF (división de radiofrecuencia)) Multiplexación óptica:
  • (^) WDM (Mux óptico (analógico o digital) por división de longitud de onda)
  • OTDM (Mux óptico digital en el tiempo) Proceso de multiplexación y demultiplexación DWM: Se tiene varios transmisores con diferentes portadoras, en donde un acoplador nx1 se encarga de que las diferentes portadoras sean multiplexadas sobre la misma fibra, si hay amplificadores o sistemas de distribución, topologías en anillo, enlaces lineales amplificados o un enlace punto a punto todos los canales sufrirán las mismas acciones sobre ellos, antes de la recepción de la señal es necesario un filtro óptico el cual se encarga de seleccionar el canal óptico que se va a detectar y al cual se le aplicará la conversión óptico- eléctrico para recuperar la información transmitida por ese canal seleccionado, este filtro puede ser fijo o sintonizable. Diseño del sistema WDM El diseño de estos sistemas WDM con filtros sintonizables es similar al de sistemas MI-DD. Solo hay que añadir la penalización por diafonía de otros canales. Calculo de la diafonía: Calculo de la penalización por diafonía: Calculo de la fotocorriente para el canal deseado eliminando en gran parte las frecuencias no requeridas por filtros sintonizables: Planes de frecuencia para WDM normalizadas por la ITU ITU-T G.694.2 para CWDM: Separación entre canales de 20nm (ejemplo: 1531, 1551, 1571, 1591) Cubre la 2da^ y 3ra^ ventana desde 1271 hasta 1611nm (17 canales) ITU-T G.694.1 para DWDM Separación entre canales de 100GHz, 50GHz, 25GHz y 12.5GHz Requiere elementos de filtrado más selectivos para selección de unos canales de otros y así tener capacidades más elevadas en los enlaces ópticos. Estrategias para el aumento de capacidad: Si se aumenta la capacidad agregada:
  • Se deba aumentar la velocidad binaria ()velocidad de modulación de cada una de las portadoras, pero tiene una limitación en la etapa electrónica y se tiene mayor deterioro por dispersión. Añadir más canales en el mismo ancho de banda óptico, esto implica:
  • Diferentes efectos no lineales ()FWM
  • (^) Dificultad para la selección de canal en los demultiplexores. Ampliar el ancho de banda óptico total:
  • Aumentando canales y manteniendo su espaciado
  • Requiere la utilización de AO de gran ancho de banda (40nm)
  • Aparecen efectos no lineales (Scattering Raman) Tipos de fundamentales de fibra óptica Existen 4 tipos fundamentales cada uno entre 0,2 y 0,21 dB/Km, con distinto valor de dispersión cromática Fibra Monomodo (SMF: Single Mode fiber): es el primer tipo de fibra que apareció y representa el 85% de la fibra instalada en el mundo, presenta problemas debido a su alta dispersión a partir de 10Gb/s. Fibra de dispersión desplazada: Se concibe para eliminar el problema de alta dispersión. Es una buena opción para sistemas de una sola portadora pero en WDM presenta importantes efectos lineales, como FWM que requiere baja dispersión. Fibras con dispersión desplazada no nula NZDSF: Se reduce el efecto del FWM, pero aparecen otros efectos no lineales, SPM/XPM.
