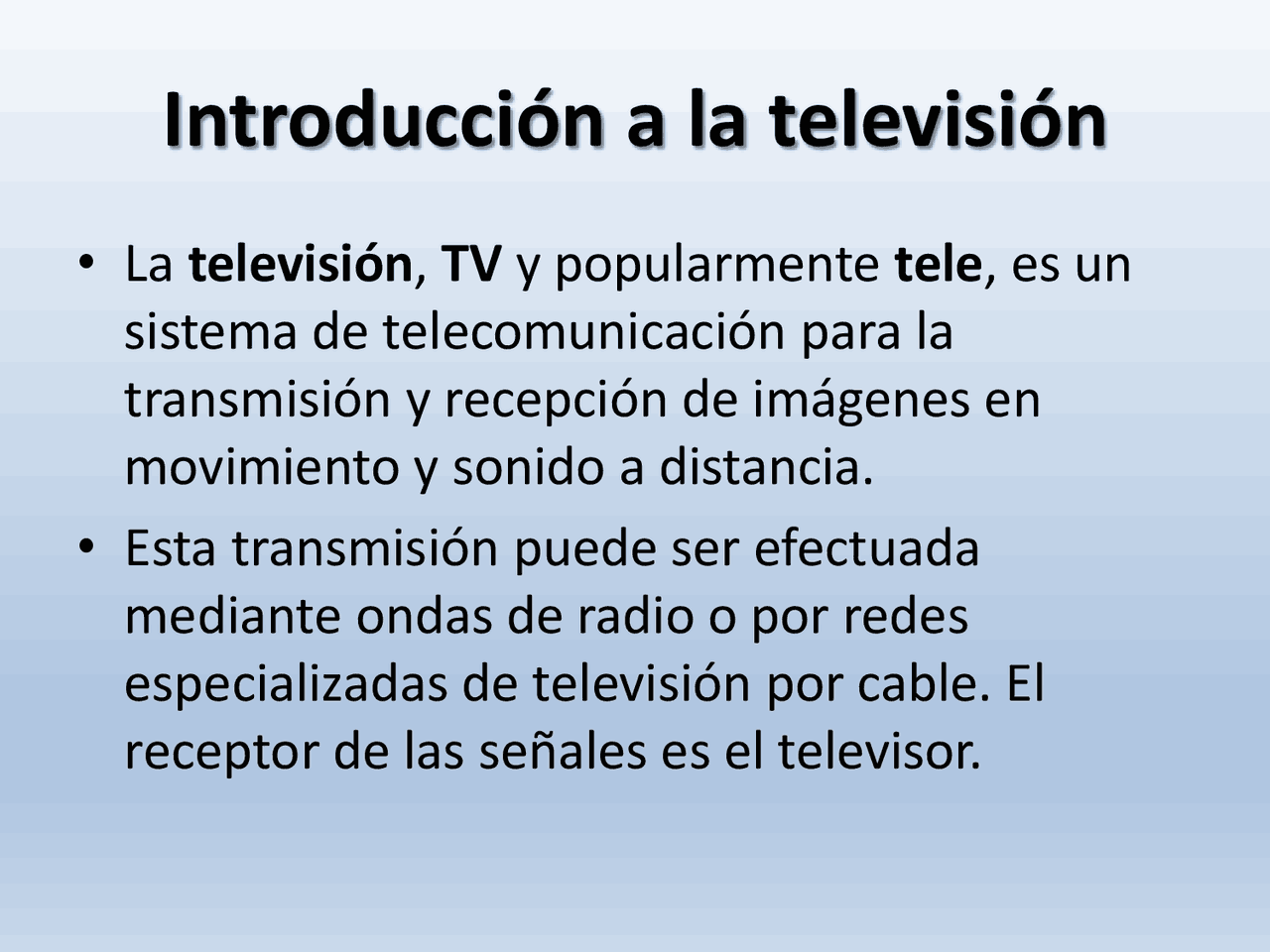

Apunte donde se explica de manera detallada en qué consiste la televisión, cómo funciona, cuáles son sus principales diagramas, ventajas y desventajas.
Tipo: Apuntes
1 / 45
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
EL SINTONIZADOR Los valores a medir son: 12 Volts - Provenientes de tensiones generadas en el Fly- back y reguladas mediante los conocidos 7812 o a través de circuitos resistencia - zener. 33 Volts - en algunos casos, ésta tensión se obtiene del Fly- Back (salida indicada como 40 Volts ), en otras, es la fuente de alimentación del TV, quien la provee y por último otra opción es reducir la tensión de +B de la fuente, a los 33 Volts necesarios mediante resistencias, terminando en un zener y un filtro correspondiente (Electrolítico), como en el caso anterior de los 12 Volts. 5 Volts - (Cuando Correspondiere) Se obtienen del circuito que se emplea para alimentar la etapa de mando. (Micro, Memoria, etc.)
En los casos en que el sintonizador no requiera la tensión de 5 Volts, es porque son los comunes a varicap (para los cuales se necesita la tensión de 33 Volts). Deberemos controlar las tensiones de conmutación de cada banda en este caso, las que vendrán indicadas en la serigrafía del impreso generalmente como BL, BH y BU. A estos los llamaremos simplemente: a Varicap En la actualidad este tipo de sintonizadores solo se encuentra en los TV de los años 90 con la posibilidad de recepcionar hasta 37 canales solamente, motivo por el cual ya han caído en desuso, pero no por ello dejaremos de encontrarlos en las reparaciones diarias.
Encontramos también los sintonizadores que combinan las etapas de Sintonía y Frecuencia Intermedia, todo en un mismo gabinete metálico, tal como vemos en la foto más abajo, los que acostumbran a verse mucho en VCRs y lógicamente también en los TV. En los últimos años y de la mano de la miniaturización han ido surgiendo un nuevo tipo de sintonizadores que cumplen exactamente la misma función que sus predecesores, con la ventaja de ser más fiables, más diminutos, pero con la desventaja para nosotros de ya no ser "tan" reparables, a menos de ser joven y mantener una buena vista, cosa que ya no es patrimonio de quien escribe estas líneas.
Canal FI
FI de Sonido
Salida de Audio
