Instrumentación Virtual con LabVIEW

¿Qué es la Instrumentación Virtual?

• El concepto de instrumentación virtual nace a partir del uso del computador personal (PC) como "instrumento" de medición de tales señales como temperatura, presión, caudal, etc.
• Es decir, el PC comienza a ser utilizado para realizar mediciones de fenómenos físicos representados en señales de corriente (Ej. 4 - 20 mA) y/o voltaje (Ej. 0 - 5 Vdc). Sin embargo, el concepto de "instrumentación virtual" va más allá de la simple medición de corriente o voltaje, sino que también involucra el procesamiento, análisis, almacenamiento, distribución y despliegue de los datos e información relacionados con la medición de una o varias señales específicas. Es decir, el instrumento virtual no se conforma con la adquisición de la señal, sino que también involucra la interfaz hombre- máquina, las funciones de análisis y procesamiento de señales, las rutinas de almacenamiento de datos y la comunicación con otros equipos.

¿Qué es LabVIEW?

• LabVIEW de National Instrument , es una herramienta de programación gráfica, altamente productiva, para la construcción de sistemas de adquisición de datos, instrumentación y control. LabVIEW nos da la capacidad de crear rápidamente una interfaz de usuario que nos proporciona la interactividad con el sistema.
• La programación G es el corazón de LabVIEW , y difiere de otros lenguajes de programación como C o Basic, en que éstos están basados en texto, mientras que G es una programación gráfica.
• Los programas en G, o VIs (“Virtual Instruments”) constan de una interfaz interactiva de usuario y un diagrama de flujo de datos que hace las funciones de código fuente.

Figura : El acondicionamiento de señales es un componente importante en un sistema de adquisición de datos.

Panel frontal

• Controles = entradas
• Indicadores = salidas

Diagrama de bloque

• Programa de acompañamiento

para el panel frontal

• Componentes “cableados”

entre si

Programas de LabVIEW se llaman instrumentos virtuales (VIs)

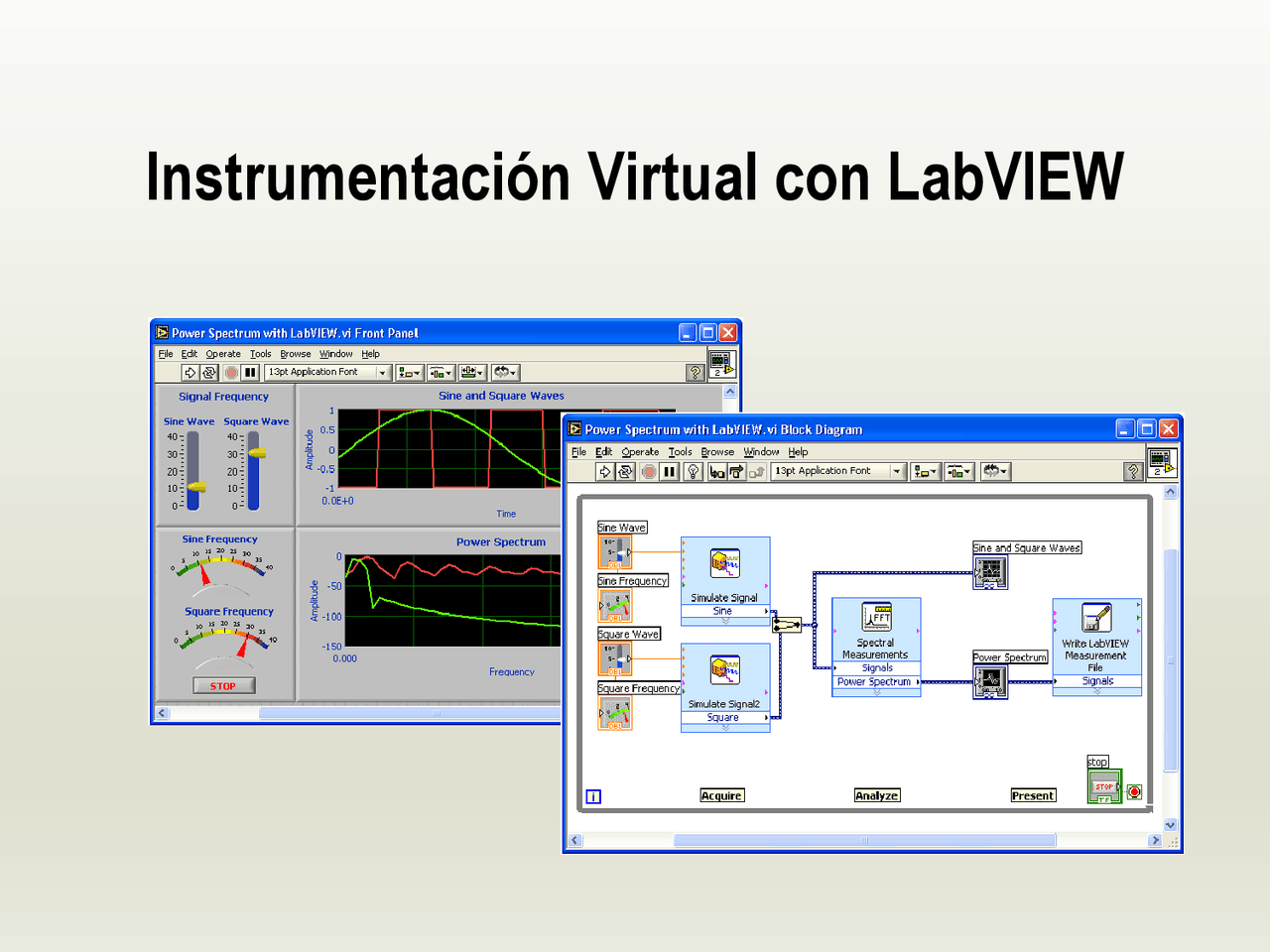

Panel frontal de VI

Barra de herramientas del panel frontal Leyenda del gráfico Control Booleano Gráfico de Forma de onda Icono Leyenda de La grafica Leyenda de la escala

VIs Expreso, VIs y Funciones

• VIs Expreso: VIs interactivos con pagina de dialogo

configurable

• VIs estándar: VIs modulares y personalizables mediante

cableado

• Funciones: Elementos fundamentales de operación de

LabVIEW; no hay panel frontal o diagrama de bloque

VI Expreso

VI Estandar

Funcion

Paleta de controles y funciones

Paletas de control

(Ventana del panel frontal)

Paleta de funciones

(Ventana de diagrama de bloque)

Botón de ejecución (Run) Botón de ejecución continua (Continuous Run) Cancelación de ejecución (Abort Execution) Botón de pausa/continuación Configuración de textos (Text Settings) Alineamiento de objetos (Align Objects) Distribución de objetos (Distribute Objects) Reordenamiento Redimensionamiento de objetos de panel frontal (Resize Objects) Botón de ejecución resaltada (Highlight Execution) Botón de entrada al ciclo (Step Into) Botón sobre (Step Over) Botón de salida del ciclo (Step Out)

Botones adicionales en

el diagrama de la barra

de herramientas

Barra de herramientas de Estado

Abra y Ejecute un Instrumento Virtual

Buscador de Ejemplos
