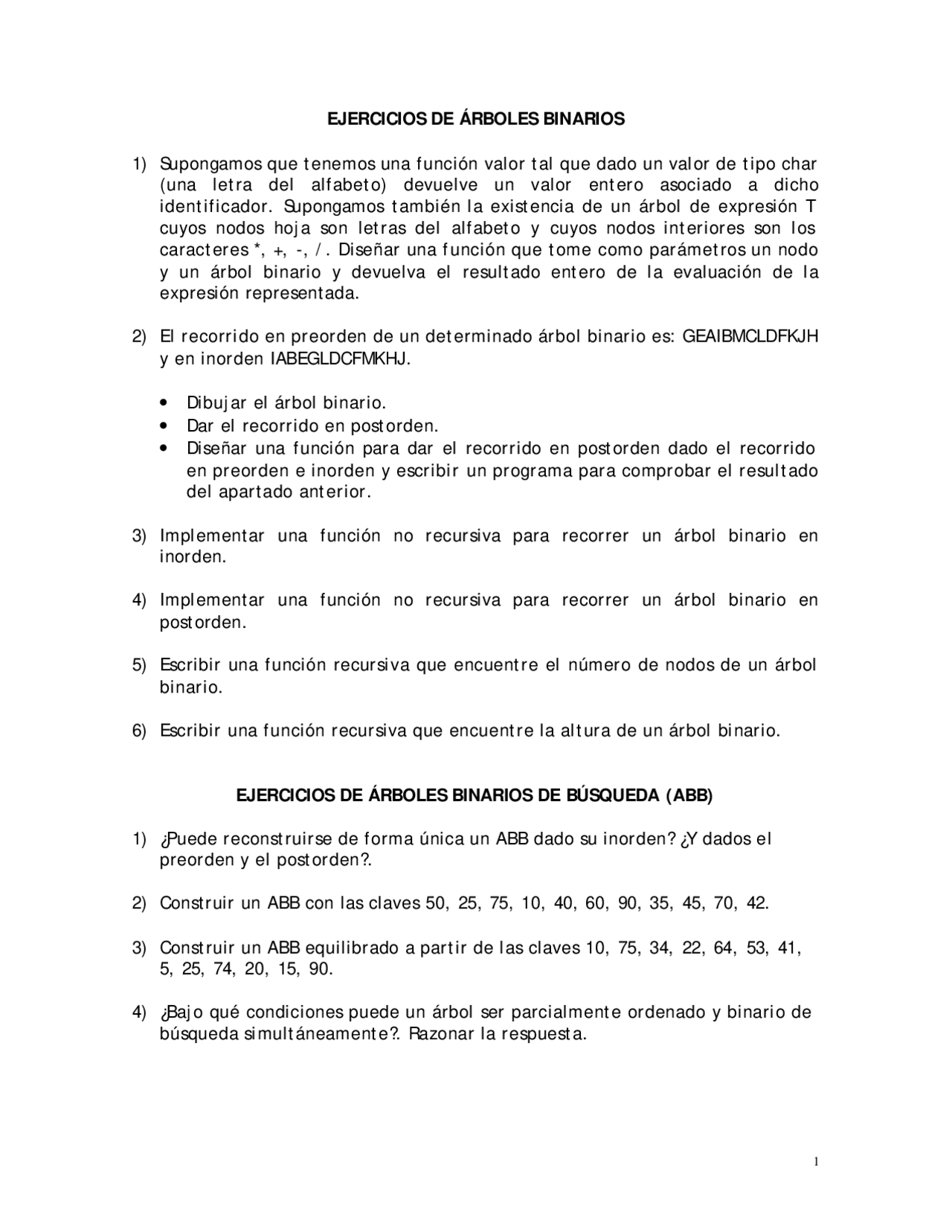

EJERCICIOS DE ÁRBOLES BINARIOS
Supongamos que tenemos una función valor tal que dado un valor de tipo char (una letra del alfabeto) devuelve un valor entero asociado a dicho identificador. Supongamos también la existencia de un árbol de expresión T cuyos nodos hoja son letras del alfabeto y cuyos nodos interiores son los caracteres *, +, -, /. Diseñar una función que tome como parámetros un nodo y un árbol binario y devuelva el resultado entero de la evaluación de la expresión representada.
El recorrido en preorden de un determinado árbol binario es: GEAIBMCLDFKJH y en inorden IABEGLDCFMKHJ.
- Dibujar el árbol binario.
- Dar el recorrido en postorden.
- Diseñar una función para dar el recorrido en postorden dado el recorrido en preorden e inorden y escribir un programa para comprobar el resultado del apartado anterior.
Implementar una función no recursiva para recorrer un árbol binario en inorden.
Implementar una función no recursiva para recorrer un árbol binario en postorden.
Escribir una función recursiva que encuentre el número de nodos de un árbol binario.
Escribir una función recursiva que encuentre la altura de un árbol binario.
EJERCICIOS DE ÁRBOLES BINARIOS DE BÚSQUEDA (ABB)
¿Puede reconstruirse de forma única un ABB dado su inorden? ¿Y dados el preorden y el postorden?.
Construir un ABB con las claves 50, 25, 75, 10, 40, 60, 90, 35, 45, 70, 42.
Construir un ABB equilibrado a partir de las claves 10, 75, 34, 22, 64, 53, 41, 5, 25, 74, 20, 15, 90.
¿Bajo qué condiciones puede un árbol ser parcialmente ordenado y binario de búsqueda simultáneamente?. Razonar la respuesta.
Árboles AVL.
Supongamos que deseamos construir un ABB para la siguiente tabla de datos:
El resultado se muestra en la figura siguiente:
Como ve el resultado es un árbol muy poco balanceado y con características muy pobres para la búsqueda. Los ABB trabajan muy bien para una amplia variedad de aplicaciones, pero tienen el problema de que la eficiencia en el peor caso es O(n). Los árboles que estudiaremos a continuación nos darán una idea de cómo podría resolverse el problema garantizando en el peor caso un tiempo O(log2 n).
Es fácil ver que el número de nodos n(Th) está dado por la relación de recurrencia [1]:
n(Th) = 1 + n(Th-1) + n(Th-2)
Relación similar a la que aparece en los números de Fibonacci ( Fn = Fn-1 + Fn- 2 ), de forma que la siguiente sucesión, de valores para n(Th) está relacionada con los valores de la siguiente sucesión de Fibonacci:
AVL -> -, -, 1, 2, 4, 7, 12,... FIB -> 1, 1, 2, 3, 5, 8, 13,... es decir [2] , n(Th) = Fh+2 - 1
Resolviendo [1] y utilizando [2] llegamos tras algunos cálculos a:
log 2 (n+1) <= h < 1.44 log 2 (n+2)-0.
o dicho de otra forma, la longitud de los caminos de búsqueda (o la altura) para un AVL de n nodos , nunca excede al 44% de la longitud de los caminos (o la altura) de un árbol completamente equilibrado con esos n nodos. En consecuencia, aún en el peor de los casos llevaría un tiempo O(log2 n) al encontrar un nodo con una clave dada.
Parece, pues, que el único problema es el mantener siempre tras cada inserción la condición de equilibrio, pero esto puede hacerse muy fácilmente sin más que hacer algunos reajustes locales, cambiando punteros.
Antes de estudiar detalladamente este tipo de árboles realizamos la declaración de tipos siguiente:
typedef int tElemento;
typedef struct NODO_AVL { tElemento elemento; struct AVL_NODO *izqda; struct AVL_NODO *drcha; int altura; } nodo_avl;
typedef nodo_avl *arbol_avl;
#define AVL_VACIO NULL
#define maximo(a,b) ((a>b)?(a):(b))
En muchas implementaciones, para cada nodo no se almacena la altura real de dicho nodo en el campo que hemos llamada altura, en su lugar se almacena un valor del conjunto {-1, 0, 1} indicando la relación entre las alturas de sus dos hijos. En nuestro caso almacenamos la altura real por simplicidad. Por consiguiente podemos definir la siguiente macro:
#define altura(n) (n?n->altura:-1)
La cual nos devuelve la altura de un nodo_avl.
Con estas declaraciones la funciones de creación y destrucción para los árboles AVLpueden ser como sigue:
arbolAVL Crear_AVL() { return AVL_VACIO; }
void Destruir_AVL (arbolAVL A) { if (A) { Destruir_AVL(A->izqda); Destruir_AVL(A->drcha); free(A); } }
Es sencillo realizar la implementación de una función que podemos llamar miembro que nos devuelve si un elemento pertenece al árbol AVL. Podría ser la siguiente:
int miembro_AVL(tElemento e,arbolAVL A) { if (A == NULL) return 0;
if (e == A->elemento) return 1; else if (e < A->elemento) return miembro_AVL(e,A->izqda); else return miembro_AVL(e,A->drcha); }
Veamos ahora la forma en que puede afectar una inserción en un árbol AVL y la forma en que deberíamos reorganizar los nodos de manera que siga equilibrado. Consideremos el esquema general de la siguiente figura, supongamos que la inserción ha provocado que el subárbol que cuelga de Ai pasa a tener una altura 2 unidades mayor que el subárbol que cuelga de Ad. ¿Qué operaciones son
En el caso de que la inserción se realice en el subárbol Ad la situación es la simétrica y para las posibles violaciones de equilibrio se aplicará la misma técnica mediante la rotación simple a la izquierda o la rotación doble izquierda- derecha. Se puede comprobar que si los subárboles Ad y Ai son árboles AVL, estas operaciones hacen que el árbol resultante también sea AVL. Por último, destacaremos que para realizar la implementación definitiva en base a la declaración de tipos que hemos propuesto tendremos que realizar un ajuste de la altura de los nodos involucrados en la rotación además del ya mencionado ajuste de punteros. Por ejemplo: En la rotación simple que se ha realizado en la primera de las situaciones, el campo de altura de los nodos r y Ai puede verse modificado.
Estas operaciones básicas de simple y doble rotación se pueden implementar de la siguiente forma:
void Simple_derecha(arbolAVL *A) { nodoAVL *p;
p = (A)->izqda; (A)->izqda = p->drcha; p->drcha = (A); (A) = p; /* Ajustamos las alturas / p = (A)->drcha; p->altura = maximo(altura(p->izqda),altura(p->drcha))+1; (A)->altura = maximo(a1tura((T)->izqda),altura((*T)->drcha))+1; }
void Simple_izquierda(arbolAVL *A) { nodoAVL *p;
p = (A)->drcha; (A)->drcha = p->izqda; p->izqda = (A); (A) = p; /Ajustamos las alturas / p = (A)->izqda; p->altura = maximo(altura(p->izqda),altura(p->drcha))+1; (A)->altura = maximo(altura((A)->izqda),altura((A)->drcha))+1; }
void Doble_izquierda_derecha (arbolAVL AT) { simple_izquierda(&((A)->izqda)); simple_derecha(A); }
void Doble_derecha_izquierda (arbolAVL A) { simple_derecha(&((A)->drcha)); simple_izquierda(A); }
Obviamente, el reajuste en los nodos es necesario tanto para la operación de inserción como para la de borrado. Por consiguiente, se puede programar la inserción de forma que descendamos en el árbol hasta llegar a una hoja donde insertar y después recorrer el mismo camino hacia arriba realizando los ajustes necesarios (igualmente en el borrado se realizaría algo similar). Para hacer más fácil la implementación, construiremos la función ajusta_avl(e,&T) cuya misión consiste en ajustar los nodos que existen desde el nodo conteniendo la etiqueta e hasta el nodo raiz en el árbol T. La usaremos como función auxiliar para implementar las funciones de inserción y de borrado. El código es el siguiente:
void ajusta_AVL (tElemento e, arbolAVL A) { if (!(A)) return; if (e > (A)->elemento) ajusta_AVL(e,&((A)->drcha)); else if (e < (A)->elemento) ajusta_avl(e,&((A)->izqda));
switch (altura((A)->izqda)-altura((A)->drcha)) { case 2: if (altura((A)->izqda->izqda) > altura((A)->izqda->drcha)) simple_derecha(A); else doble_izquierda_derecha(A); break; case -2: if (altura((A)->drcha->drcha) > altura((A)->drcha->izqda)) simple_izquierda(A); else doble_derecha_izquierda(A); break;
elem=(aux)->elemento; aux=&((aux)->izqda); } (p)->elemento = (aux)->elemento; p=aux; } if ((p)->izqda==NULL && (p)->drcha==NULL) { free(p); (p) = NULL; } else if ((p)->izqda == NULL) { dest = (p); (p) = (p)->drcha; free(dest); } else { dest = (p); (p) = (*p)->izqda; free(dest); } ajustaAVL(elem,A); }
