USS/Escuela de Medicina Humana Física Médica

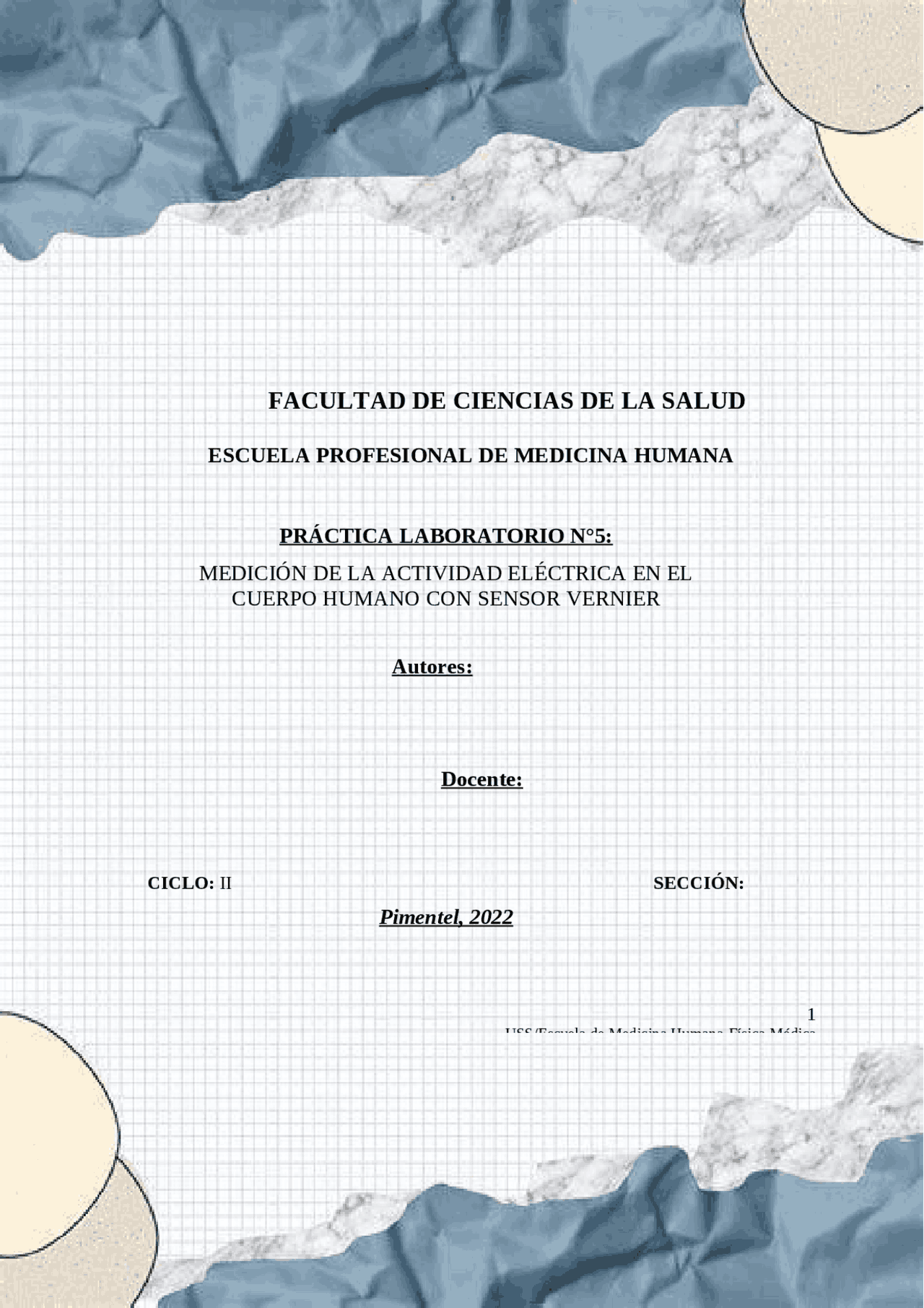

FACULTAD DE CIENCIAS DE LA SALUD
ESCUELA PROFESIONAL DE MEDICINA HUMANA
PRÁCTICA LABORATORIO N°5:
MEDICIÓN DE LA ACTIVIDAD ELÉCTRICA EN EL
CUERPO HUMANO CON SENSOR VERNIER
Autores:
Docente:
CICLO: II SECCIÓN:
Pimentel, 2022
ESCUELA DE MEDICINA HUMANA
PRÁCTICA DE LABORATORIO N° 5:
MEDICIÓN DE LA ACTIVIDAD ELÉCTRICA EN EL CUERPO HUMANO
CON SENSOR VERNIER
I. INTRODUCCIÓN
Un electrocardiograma (ECG ó EKG) es un registro gráfico de los eventos eléctricos que ocurren dentro del corazón. En un corazón sano hay un marcapasos natural en la aurícula derecha (el nodo sinusal) que inicia una secuencia eléctrica. Este impulso pasa por las vías naturales de conducción entre las aurículas al nodo auriculoventricular y de allí a los dos ventrículos. Las vías de conducción natural facilitan la propagación ordenada del impulso y la contracción coordinada de las aurículas primero y luego los ventrículos. El viaje eléctrico crea desviaciones únicas en el ECG que cuentan una historia sobre la función del corazón y la salud (Figura 1). Incluso más información se obtiene buscando en la historia desde diferentes ángulos, lo cual se logra mediante la colocación de electrodos en varias posiciones en el pecho y las extremidades. Una deflexión positiva en un trazado de ECG representa la actividad eléctrica en movimiento hacia el electrodo activo (el electrodo verde en este experimento). Cinco componentes de un solo latido son tradicionalmente reconocidos y etiquetados con P, Q, R, S y T. La onda P representa el inicio del viaje eléctrico como impulso, se propaga desde el nodo sinusal hacia abajo desde las aurículas a través del nodo auriculoventricular y los ventrículos. La activación ventricular es representada por el complejo QRS. La onda T resulta de la repolarización ventricular, que es una recuperación del tejido muscular del ventrículo a su estado de reposo. Al observar varios latidos también se puede calcular la tasa de cada componente. Figura 1
● 01 interface Vernier para computadora ● 01 software Logger Pro ● 01 sensor Vernier de ECG ● 03 electrodos de pestaña
IV. PROCEDIMIENTO
Para EKG
- Conectar el sensor de ECG con el interfaz Vernier para computadora. Abrir el archivo “12 Analizando el corazón con ECG” de la carpeta fisiología humana con Vernier.
- Pegar los tres electrodos de pestañas en tus brazos, como se muestra en la Figura 3. Coloque una sola placa en el interior de la muñeca derecha, en la parte interior del antebrazo derecho superior (distal al codo), y en la parte interior del antebrazo izquierdo superior (distal al codo).
- Conectar los clips de ECG a las pestañas de los electrodos como se muestra en la Figura 3. Siéntese en una posición relajada en una silla, con sus antebrazos apoyados sobre las piernas o en los brazos de la silla. Cuando está correctamente posicionado, alguien tiene que hacer clic en para comenzar la recolección de datos.
- Una vez terminada la recolección de datos, haga clic y arrastre para resaltar cada intervalo de la Tabla 1. Utilice la Figura 4 como guía para determinar estos intervalos. Introduzca el valor de Δ x de cada área resaltada con una precisión de 0,01 s en la Tabla 1. Este valor se puede encontrar en la esquina inferior izquierda de la gráfica.
- Calcular la frecuencia cardiaca en latidos/min usando los datos de ECG. Registre la frecuencia cardiaca al número entero más cercano en la Tabla 1.
- Guardar esta ejecución eligiendo Store Latest Run en el menú Experimento. Figura 3
● Intervalo P-R: tiempo desde el comienzo de la onda P al inicio del complejo QRS. ● Complejo QRS: tiempo desde la deflexión Q a la deflexión S. ● Intervalo Q-T: tiempo desde la deflexión Q hasta el final de la onda T. Tabla 1 Intervalo Tiempo (s) P–R QRS Q–T R–R Frecuencia cardiaca (latidos/min) Tabla 2 Intervalos de tiempo normal para ECG en reposo Intervalo P–R 0.12 s a 0.20 s Intervalo QRS Menos que 0.12 s Intervalo Q–T 0.30 s a 0.40 s Para EMG
- Conectar el sensor de ECG con el interfaz Vernier para computadora. Abrir el archivo “13 Introducción al EMG” de la carpeta fisiología humana con Vernier.
- Remueva el exceso de grasa de la piel con jabón y agua o alcohol para mejorar la adhesión de los electrodos a la piel. Coloque el electrodo superior cerca de la oreja, el otro electrodo colocarlo en el ángulo de la mandíbula. (Figura 5). En este experimento un tercer electrodo se coloca sobre otra área del cuerpo (pierna, brazo derecho).
- El estudiante debe tener la mandíbula relajada. Hacer clic en para empezar la recolección de datos. Cuando su grafica tenga un línea de base de 5 s. (Figura 6), clic en y Figure 5 continúe al paso 4. Si su grafico tiene una línea inestable, clic en y pruebe otra vez hasta tener una línea de base estable durante 5 s.
- Hacer clic en. Después de registrar 5 s de la línea de base estable con la mandíbula relajada, instruya al estudiante a contraer su masetero durante 5 s, luego relájelo por 5 s. Repita el proceso y contraiga y relaje el masetero para obtener varios eventos. Recolecte datos durante 30 s.
- Hacer clic y arrastre para registrar el primer periodo durante el cual el estudiante se mantuvo con la mandíbula relajada (aprox. 5 s). Hacer clic el botón de estadísticas . Registre el mínimo y máximo valor en la Tabla 3 alrededor de 0,01 mV.
- Registre durante los siguientes 5 s los movimientos de contracción y relajación mandibular mida el Figure 6 mínimo y máximo valor en la Tabla 3 con valores aproximados de 0,01 mV. Tabla 3 Condición Mínimo (mV) Máximo (mV) V (mV) 0–5 s (relajado) -0.3921 0.5436 0. 5–10 s (contraído) -0.4301 0.5784 1. 10–15 s (relajado) -0.3983 0.6382 1. 15–20 s (contraído) -0.4680 0.6120 1. 20–25 s (relajado) -0.4244 0.5524 0. 25–30 s (contraído) -0.5066 0.6407 1.
Intervalo Q-T 0.30 s a 0.40 s 1.- Complete las tablas respectivas y compara con los valores normales P-R al tener un tiempo de 0.13 s, se encuentra en los valores normales. QRS al tener un tiempo de 0.12 s, no se encuentra en los valores normales. Q-T al tener un tiempo de 0.31 s, se encuentra en los valores normales.
- ¿Cuál es la frecuencia cardiaca del estudiante analizado? Frecuencia Cardiaca = ¿ latidos min
1 pulso
x 60 seg 1 min FC = 1 pulso
x 60 seg 1 min
- ¿Cuál es la función de un marcapaso artificial? Un marcapaso artificial también llamado generador de impulsos, tiene como función percibir o vigilar los latidos irregulares del corazón para producir impulsos eléctricos a través de los electrodos que estimulan al músculo cardiaco para que este se contraiga , cabe decir que es del tamaño de un reloj de bolsillo 1,2.
- Con la Tabla 3, explique lo que sucede tanto en relajación como en contracción del músculo masetero. Las señales eléctricas (potenciales bioeléctricos) que se efectúan en el músculo masetero se registran en el EMG, y los valores están influenciados por el estado del músculo, si está en reposo o ejerciendo una contracción. Durante el reposo y el momento de la contracción se obtienen valores con respecto al minimo y maximo (mV) aproximados de 0,01, disminuyendo el potencial conforme el músculo masetero del sujeto está en estado de reposo, debido a que el musculo dejo de realizar un trabajo, comparación del momento de la contracción que el potencial aumenta.
- ¿Existe relación entre la señal eléctrica registrada y la fuerza desarrollada por el músculo? Explique.
Si existe relación debido a que la actividad eléctrica se correlaciona con la fuerza de la contracción muscular y depende de la cantidad de impulsos nerviosos enviados al músculo. Es visible en músculos grandes como el bíceps del brazo o el cuádriceps de la pierna, pero también lo muestran músculos más pequeños como la mandíbula. Se puede utilizar un electromiograma para registrar gráficamente la actividad eléctrica de los músculos. Se puede medir con electrodos de superficie colocándolos en la piel sobre el músculo de interés.
- ¿Qué diferencias y semejanzas hay entre un EKG y EMG? Electrocardiograma: ● El electrocardiograma es un método para la captación de señales eléctricas referentes al sistema cardiovascular.^1 ● Ayuda a diagnosticar varios problemas cardíacos como, ritmo cardíaco irregular (arritmias), si es que hay obstrucción de arterias, si la persona ha tenido un ataque cardíaco previo y también cómo están funcionando determinados tratamientos para una enfermedad cardíaca, como un marcapasos.^1 ● Se usan electrodos.^2 ● El procedimiento es indoloro.^2 ● Se colocan los electrodos sobre la piel limpia en diferentes puntos del tórax y, a veces, extremidades. De esta manera se registran las señales eléctricas del corazón.^2 Electromiograma: ● El electromiograma es una prueba para comprobar la función de los músculos y nervios a través de impulsos eléctricos.^3 ● Sirve para conocer si existe afección de un determinado músculo; evalúa la actividad muscular en reposo y tras una contracción voluntaria. También sirve para conocer si existe o no afección de la médula espinal o de un determinado nervio; evalúa la conducción nerviosa mediante la emisión de una corriente eléctrica en una determinada zona del cuerpo, midiendo posteriormente el tiempo que tarda en llegar dicha corriente a otra parte del cuerpo, y como esta estimula un músculo.^4 ● Se utilizan electrodos de aguja o con electrodos de superficie.^5
