Prof. Dr. Rolando Apaza Campos

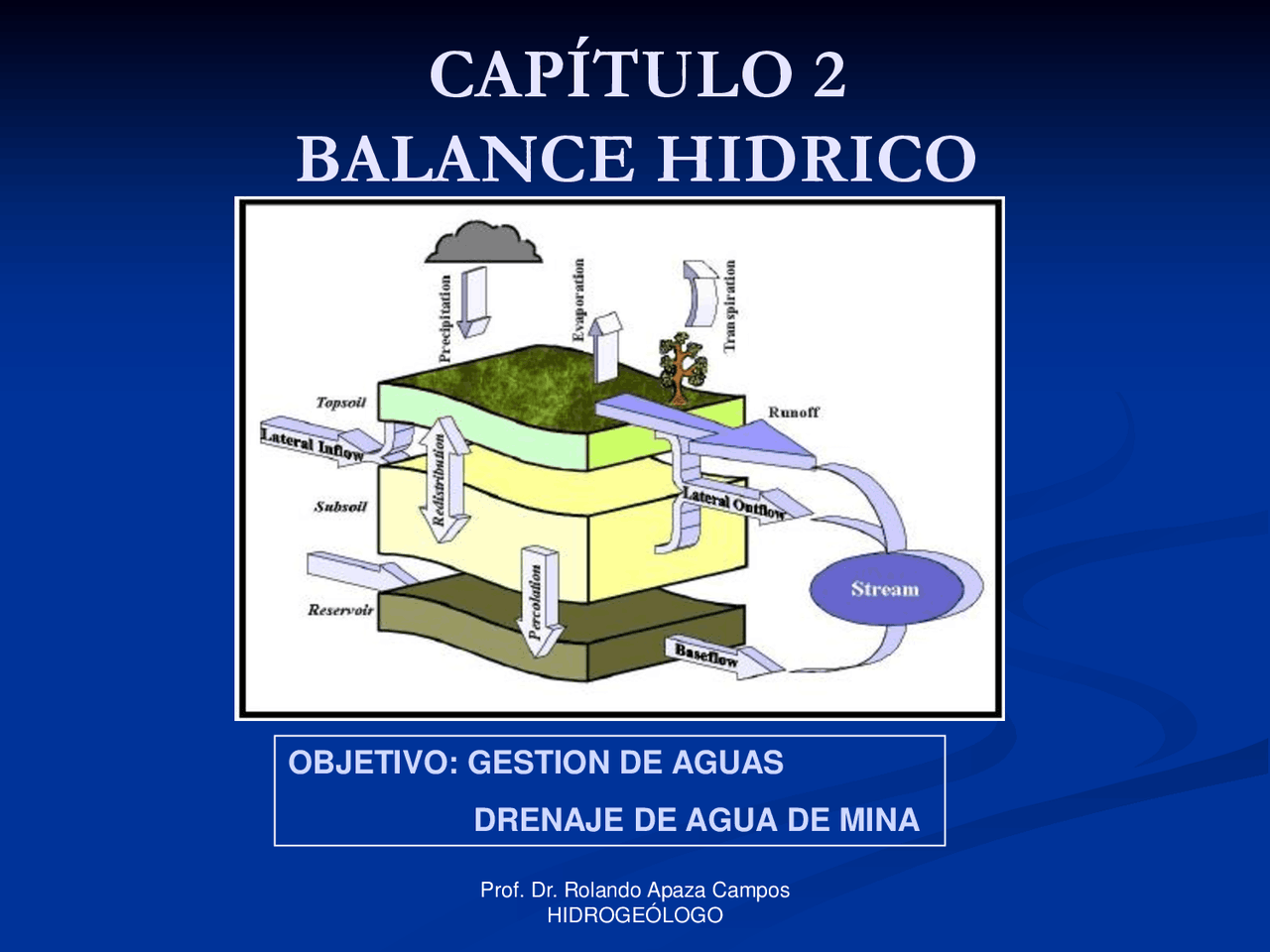

CAPÍTULO 2

BALANCE HIDRICO

OBJETIVO: GESTION DE AGUAS

DRENAJE DE AGUA DE MINA

Prof. Dr. Rolando Apaza Campos CICLO HIDROLÓGICO DEL SISTEMA NATURAL “FENOMENO DE RENOVABILIDAD DEL AGUA” CONCEPTO AMBIENTAL 1.- Proceso de depuración natural de aguas

Tratamiento de aguas servidas

Desalinización de aguas del mar

2.- Recarga de aguas al sistema

GASEOSO

SÓLIDO LIQUIDO

ALMACENAMIENTO

SALIDA

Prof. Dr. Rolando Apaza Campos

¿A cuánto asciende el gasto energético empleado en el proceso de

tratamiento de las aguas servida de la humanidad?

¿Qué espacio o área demandaría la instalación de una planta de

tratamiento de aguas servidas para abastecer en calidad y cantidad a

todos los sectores económicos?

GASTO ENERGETICO EN EL CICLO HIDROLÓGICO

Recibe tratamiento no reciben tratamiento, son descargados directamente en cuerpos de agua TRATAMIENTO DE AGUAS SERVIDAS A NIVEL MUNDIAL (datos estimados OMS 2002)

EN EL PERU Menos del 30% de aguas residuales se trata en el Perú, (22- 03 - 2010 )

Prof. Dr. Rolando Apaza Campos

Prof. Dr. Rolando Apaza Campos

Aguas superficiales

Aguas subterráneas

Nevados, lagos ríos

Acuíferos locales

Y regionales

CUENCA

HIDROGRÁFICA

CUENCA

HIDROGEOLOGICA

CICLO HIDROLÓGICO - PROCESO DE DEPURACIÓN TRANSPORTE, RECARGA DE AGUAS A LOS RESERVORIOS NATURALES

Prof. Dr. Rolando Apaza Campos EL CICLO HIDROLÓGICO DETERMINA LOS VOLÚMENES DE INGRESO DE AGUA A LOS RESERVORIOS NATURALES

Prof. Dr. Rolando Apaza Campos CADA CUENCA PRESENTA UN COMPORTAMIENTO PARTICULAR EN EL CICLO HIDROLÓGICO SEGÚN REGIÓN

VARIABLES QUE CARACTERIZAN

Precipitación Temperatura Viento Evaporación presión atmosférica Radiación solar Insolación

FACTORES

METEOROLÓGICOS

CANTIDAD DE RECARGA AL SISTEMA

AGUAS SUPERFICIALES

AGUAS SUBTERRÁNEAS

INFILTRACIÓN: Suelo, vegetación, relieve

FACTORES FISICOS

.- Relieve .- Suelo, roca .- vegetación

Prof. Dr. Rolando Apaza Campos

INFILTRACIÓN TIEMPO DE TRANSITO DE AGUAS SUBTERRÁNEAS

(Régimen de flujo de A. Subt)

INGRESO DE AGUA (RECARGA) A RESERVORIOS NATURALES

Prof. Dr. Rolando Apaza Campos

BALANCE HIDRICO

SISTEMA HIDROLÓGICO O HIDROGEOLOGICO

Consiste en aplicar la ecuación de continuidad “ Conservación de masa ” al ciclo hidrológico de una cuenca o microcuenca bajo determinados límites (espacial y temporal) FLUJO DE ENTRADA

 VARIACIÓN DE AGUA

EN EL SISTEMA

FLUJO DE SALIDA

_

E C U A C I O N B A S I C A

ENTRADA SALIDAS

VARIACIÓN DE

ALMACENAMIENTO

PROCESO

Costa < a 10 mm/año

Sierra 300 a 900 mm/año

Selva > a 1200 mm/año

Altiplano 700 mm/año

INGRESOS SEGÚN REGIONES NATURALES

Prof. Dr. Rolando Apaza Campos

AGUAS SUPERFICIALES

Nevados, lagos ríos

AGUAS SUBTERRÁNEAS

Acuíferos locales

Y regionales

CUENCA

HIDROGRÁFICA

CUENCA

HIDROGEOLOGICA

BALANCE HIDRICO

Se aplica a una región, una cuenca, microcuenca, un acuífero, a una porción del sistema (límites del sistema) BALANCES GENERALES BALANCES PARCIALES ZONA NO SATURADA B.H. suelo

Prof. Dr. Rolando Apaza Campos COMPONENTES DEL BALANCE HÍDRICO EN EL SUELO Y ACUÍFERO P = Evt + R + I + Q ± ΔV Evt R P Q ± ∆V I

INGRESOS -- PÉRDIDAS =  ALMACENAMIENTO

Prof. Dr. Rolando Apaza Campos .- Precipitación = 100% .- Evapotranspiración = 66% .- Escorrentía + Flujo de agua subterránea = 34% COMPONENTES TIPICOS GLOBALES

Prof. Dr. Rolando Apaza Campos COMPONENTES TIPICOS PARA ÁREAS DELIMITADAS
