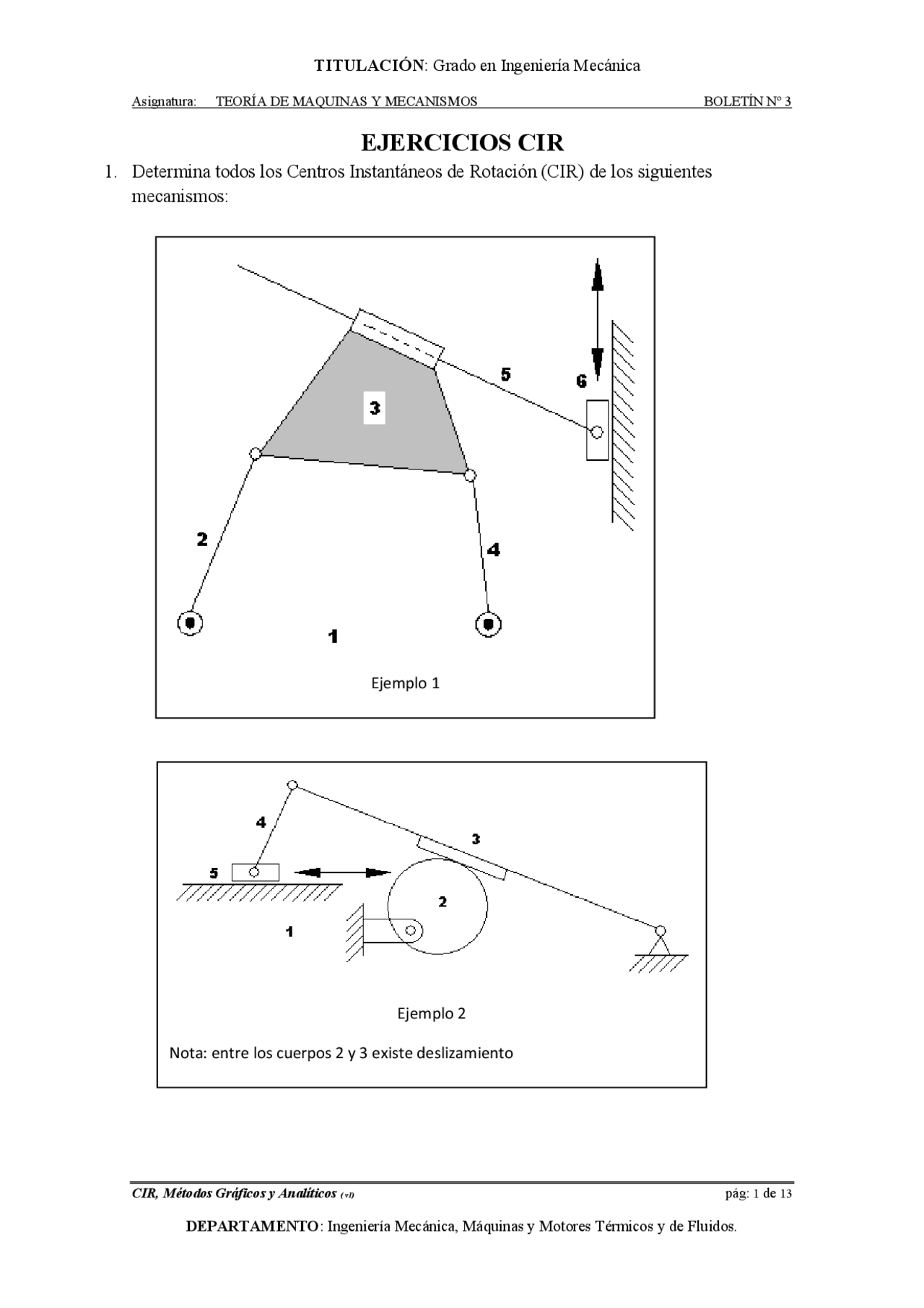

TITULACIÓN: Grado en Ingeniería Mecánica

Asignatura: TEORÍA DE MAQUINAS Y MECANISMOS BOLETÍN Nº 3

CIR, Métodos Gráficos y Analíticos

( v1)

pág:

DEPARTAMENTO: Ingeniería Mecánica, Máquinas y Motores Térmicos y de Fluidos.

EJERCICIOS CIR

1. Determina todos los Centros Instantáneos de Rotación (CIR) de los siguientes

mecanismos:

Ejemplo 1

Ejemplo 2

Nota: entre los cuerpos 2 y 3 existe deslizamiento

Descubre Apuntes de Ingeniería Industrial Universidade de Vigo (UVIGO)

Documentos relacionados

boletin repaso cinematica relativa

(8)

boletin posiciones 2011/12

(2)

boletin grados de libertad 2011/12

(5)

(1)

(1)

boletin ecuaciones diferenciales

(3)

Vista previa parcial del texto

¡Descarga Boletín cinematica 2011/12 y más Apuntes en PDF de Ingeniería Industrial solo en Docsity!

Asignatura: TEORÍA DE MAQUINAS Y MECANISMOS BOLETÍN Nº 3

CIR, Métodos Gráficos y Analíticos ( v1) pág: 1 de 13

EJERCICIOS CIR

1. Determina todos los Centros Instantáneos de Rotación (CIR) de los siguientes

mecanismos:

Ejemplo 1

Ejemplo 2

Nota: entre los cuerpos 2 y 3 existe deslizamiento

Asignatura: TEORÍA DE MAQUINAS Y MECANISMOS BOLETÍN Nº 3

CIR, Métodos Gráficos y Analíticos ( v1) pág: 2 de 13

Ejemplo 5

Ejemplo 3 Ejemplo 4

rueda

desliza

Asignatura: TEORÍA DE MAQUINAS Y MECANISMOS BOLETÍN Nº 3

CIR, Métodos Gráficos y Analíticos ( v1) pág: 4 de 13

3. Dado el siguiente mecanismo con la geometría indicada, calcula:

a. Velocidades angulares de todas las barras (indica claramente su sentido), y la

velocidad lineal del punto D.

b. Aceleración lineal del punto C.

Parámetros entrada: ω 2 = 10 rads-

γ 2 = 50 rads-

Asignatura: TEORÍA DE MAQUINAS Y MECANISMOS BOLETÍN Nº 3

CIR, Métodos Gráficos y Analíticos ( v1) pág: 5 de 13

4. Dado el siguiente mecanismo con la geometría indicada, donde el segmento O4B y O4C

son perpendiculares, calcula:

a. Velocidades angulares de todas las barras (indica claramente su sentido), y la

velocidad lineal del punto D.

b. Aceleración angular de todas las barras (indica claramente su sentido), y

aceleración lineal del punto D y E (punto medio de la barra CD).

Parámetros entrada: ω 2 = 100 rads-

γ 2 = 0 rads-

Asignatura: TEORÍA DE MAQUINAS Y MECANISMOS BOLETÍN Nº 3

CIR, Métodos Gráficos y Analíticos ( v1) pág: 7 de 13

EJERCICIOS MÉTODOS ANALÍTICOS

6. El siguiente mecanismo tiene un grado de libertad. Parámetro de entrada: ángulo φ 2.

a. Parametriza el mecanismo, obtén las ecuaciones y calcula el Jacobiano general.

b. Particularizando para esta posición, calcula el Jacobiano particular, y calcula las

velocidades y acelereraciones de todas las barras y pistones en función de ϕ& 2.

7. El siguiente mecanismo tiene un grado de libertad. Parámetro de entrada: ángulo φ2.

a. Parametriza el mecanismo, obtén las ecuaciones y calcula el Jacobiano general.

b. Particularizando para esta posición, calcula el Jacobiano particular, y calcula las

velocidades y acelereraciones de todas las barras y pistones en función de ϕ&^2.

φ 2

Asignatura: TEORÍA DE MAQUINAS Y MECANISMOS BOLETÍN Nº 3

CIR, Métodos Gráficos y Analíticos ( v1) pág: 8 de 13

8. El siguiente mecanismo tiene un grado de libertad. Parámetro de entrada: ángulo φ 3.

a. Parametriza el mecanismo, obtén las ecuaciones y calcula el Jacobiano general.

b. Particularizando para esta posición, calcula el Jacobiano particular, y calcula las

velocidades y acelereraciones de todas las barras y pistones en función de ϕ&^2.

9. Determinar las velocidades y aceleraciones angulares de las barras que forman el

siguiente mecanismo. Atención, se resolverá para dos posiciones diferentes.

Dimensiones:

Barra 1: 1m entre taladros
Barra 2: 1m entre cada dos taladros (2m en total)
Barra 3: 1m entre taladros
Barra 4: 1m entre taladros

Los parámetros de entrada del mecanismo son las velocidades lineales de las deslizaderas (A y B) y por ello, X e Y, son los parámetros independientes, de manera que el mecanismo tiene dos grados de libertad.

φ 3
